2.2. Ersetzen

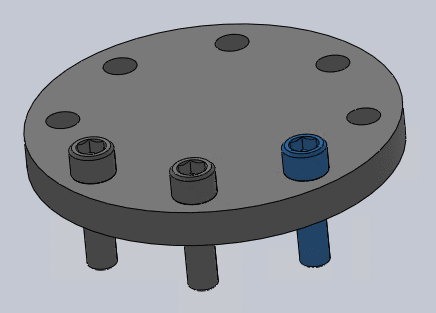

  1. Markieren Sie das gewünschte Objekt im CAD-System.

    Abb. beispielhaft aus SolidWorks (im Prinzip in allen CADs identisch)

    Abb. beispielhaft aus SolidWorks (im Prinzip in allen CADs identisch)

  2. Klicken Sie den Menüpunkt Ersetzen .

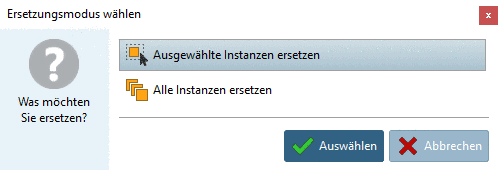

    -> Es erscheint der Abfragedialog Ersetzungsmodus wählen.

    • Ausgewählte Instanzen ersetzen

      [Hinweis]Hinweis

      Handelt es sich um ein Muster, werden grundsätzlich alle Instanzen ersetzt.

    • Alle Instanzen ersetzen

      Es werden alle Instanzen in über- und untergeordneten Baugruppen durchsucht.

  3. Klicken Sie auf die gewünschten Option.

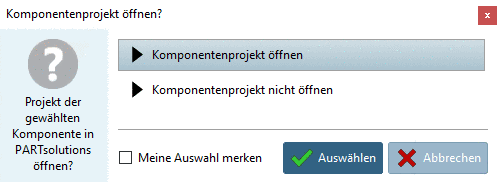

    -> Es erscheint der Abfragedialog Komponentenprojekt öffnen?.

    Wählen Sie Komponentenprojekt öffnen oder Komponentenprojekt nicht öffnen. In beiden Fällen wechselt die Ansicht zu PARTS4CAD. Einmal wird das Projekt der zu ersetzenden Komponente geöffnet, das andere mal nicht.

    Wenn die Anzeige des Dialogs in Zukunft unterbleiben soll, aktivieren Sie Meine Auswahl merken.

  4. Wählen Sie in PARTS4CAD das Teil, welches das ursprüngliche ersetzen soll. (Hier im Beispiel eine längere Schraube desselben Projekts.)

  5. Klicken Sie auf den Button An CAD übertragen (<CAD Name>).

    -> Das Bauteil wird ersetzt.

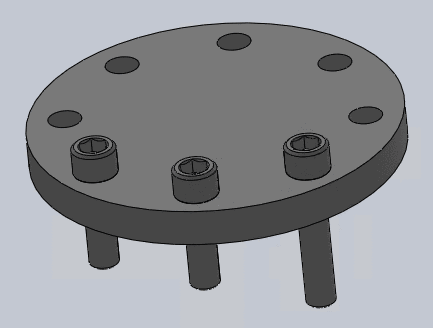

    Schraube durch längere ersetzt

    Schraube durch längere ersetzt
