Wenn die Ausprägung bereits spezifiziert ist, können Sie ein Bauteil direkt in den Suchergebnissen prüfen und von dort exportieren. Ein Öffnen in der Teileansicht ist nicht unbedingt nötig.

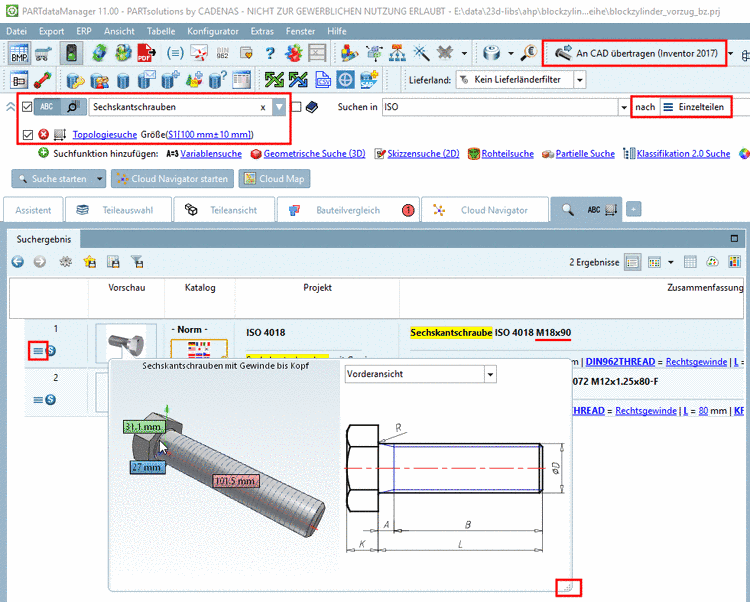

Die beispielhafte Abb. zeigt eine spezifische Suche (Volltextsuche + Topologiesuche) und die Auswahl "Suchen nach Einzelteilen". So enthält die Suchergebnisliste direkt exportierbare, spezifizierte Ausprägungen.
Der 3D-Tooltip ermöglicht eine detaillierte Prüfung:
Die Ausdehnungen in Richtung X-, Y- und Z-Achse sind automatisch eingeblendet.
Mit Klick auf das Icon in der rechten unteren Ecke können Sie die Größe aufziehen.
Mit Klick in die 3D-Ansicht hinein können Sie das Objekt nach Wunsch drehen, bewegen und zoomen.
Im Extras-Menü unter Einstellungen... -> Teileauswahl -> 3D Tooltip können Sie die voreingestellte Größe (Klein, Mittel, Groß) setzen (oder Kein 3D Tooltip).
