1.3.15.  Vue 2D

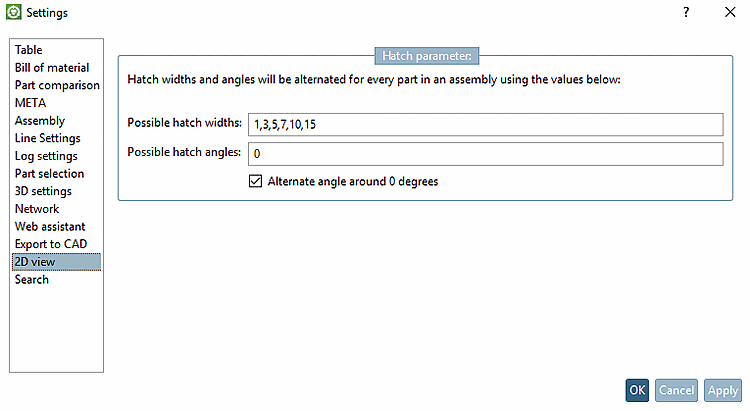

Paramètres de hachures [Hatch parameter] :

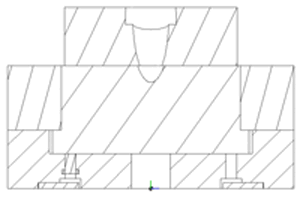

Les coupes sont indiquées par des hachures dans l'aperçu 2D. Les paramètres suivants permettent de configurer la manière dont elles sont alternées pour chaque pièce d'une structure :

  • Largeurs de hachures possibles [Possible hatch widths]: Différentes largeurs ont été créées pour hachurer les différentes surfaces de coupe des composants d'assemblage de manière à ce qu'elles se distinguent mieux les unes des autres. Vous pouvez réduire le choix des largeurs, mais aussi l'élargir en ajoutant des valeurs supplémentaires.

  • Angle de hachure possible [Possible hatch angles]: Définissez l'angle à ajouter ou à soustraire à l'angle de hachure prédéfini de 45°.

    C'est-à-dire que si vous saisissez par exemple la valeur 10, les lignes de hachures apparaîtront dans l'aperçu 2D à un angle de 55°, au lieu de 45°.

  • alterner l'angle de 0 degré [Alternate angle around 0 degrees]: La valeur réglée suivante est alternativement ajoutée et soustraite.

exemple :

Angle de hachure possible [Possible hatch angles]: 0.00,10.00,20.00,30.00

Dans l'exemple, le premier angle de hachure est donc de 45° (+0°), le deuxième de 35° (-10°), le troisième de 55° (+20°) et le quatrième de 25° (-30°).

[Remarque]Remarque

Les angles de hachures possibles [Possible hatch angles] ont la priorité sur les largeurs de hachures possibles [Possible hatch widths]. Cela signifie que ce n'est que lorsque les différents angles sont "épuisés" que les largeurs de hachures réglées sont également utilisées.
