3.1.9.2.8. Onglet "Options d'exportation" - SVG 2D

[Remarque]Remarque

  • Lors de l'exportation vers le fichier svg, les informations de la page d'onglet Calques [Layers] sont placées dans le fichier.

    Exemple : les "lignes épaisses" atterrissent sur la couche "AM_0" et sont créées en jaune dans le fichier svg.

    Exemple : les "lignes épaisses" atterrissent sur la couche "AM_0" et sont créées en jaune dans le fichier svg.

    Si le fichier est inséré dans un dessin existant, les paramètres du système de CAO ont la priorité.

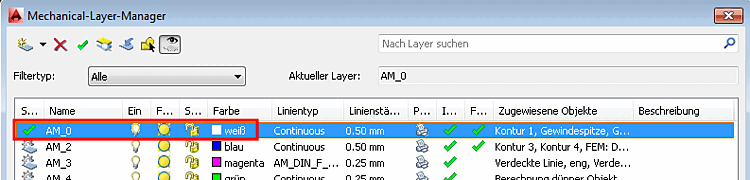

    Exemple : Gestionnaire de couches mécaniques : AM_0 = blanc. La pièce insérée est représentée par une "ligne épaisse" blanche.

    Exemple : Gestionnaire de couches mécaniques : AM_0 = blanc. La pièce insérée est représentée par une "ligne épaisse" blanche.

    Si le fichier est ouvert individuellement, la représentation se fait avec la couleur de couche définie dans le fichier svg.

  • Les couches/plans qui n'existent pas dans la CAO sont créés conformément aux spécifications.

  • Si vous souhaitez écraser les informations sur les plans CAO, utilisez l'onglet Options d'exportation [Export options].

    Exemple : Dans ce cas, les "lignes épaisses" sont représentées en bleu.

    Exemple : Dans ce cas, les "lignes épaisses" sont représentées en bleu.

  • Page d'onglet Niveaux [Layers]

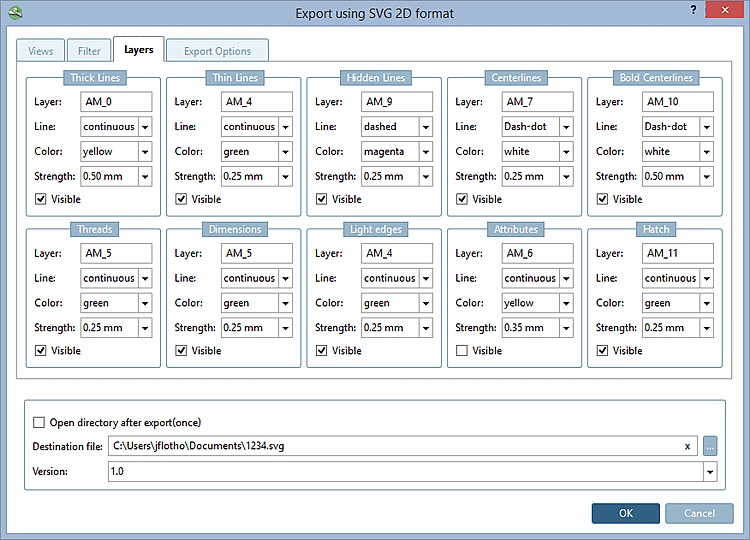

    Page d'onglet "Calques [Layers]" - SVG 2D

    Page d'onglet "Calques [Layers]" - SVG 2D

    • Ouvrir le répertoire après l'exportation (une fois) [Open directory after export(once)]

    • Fichier cible [Destination file]

    • Version

  • Onglet Options d'exportation [Export options]

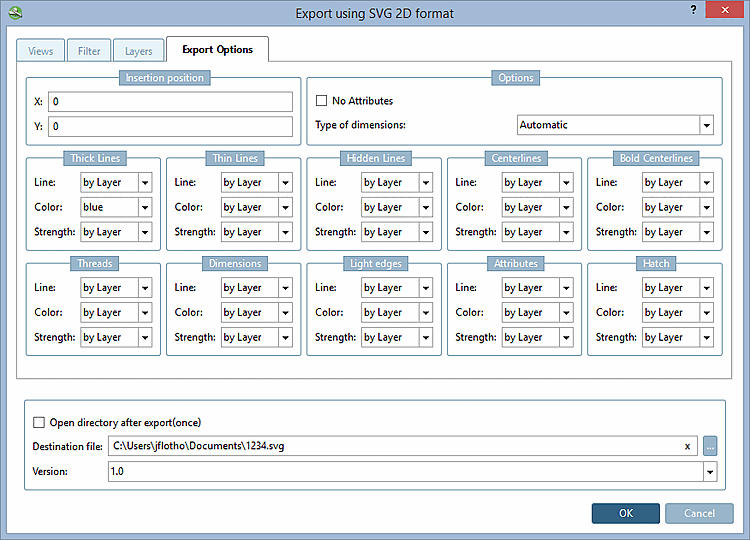

    Onglet "Options d'exportation [Export options]" - SVG 2D

    Onglet "Options d'exportation [Export options]" - SVG 2D

    • Position d'insertion [Insertion position]: La position d'insertion dans le système de CAO peut déjà être définie dans PARTsolutions - à condition que votre système de CAO supporte cette fonction. Indiquez les coordonnées X et Y.

    • Ne pas générer d'attributs [No Attributes] ...empêche que certains attributs (p. ex. des textes de PARTproject) soient transmis au système de CAO lors de l'exportation.

    • Réglages des lignes et des couleurs:

      Outre la possibilité de prédéfinir directement certaines lignes et couleurs, vous pouvez également faire dépendre le réglage des couleurs et des lignes du réglage des layers dans le système de CAO. Pour ce faire, sélectionnez le paramètre"by layer".

    • Ouvrir le répertoire après l'exportation (une fois) [Open directory after export(once)]

    • Fichier cible [Destination file]

    • Version
