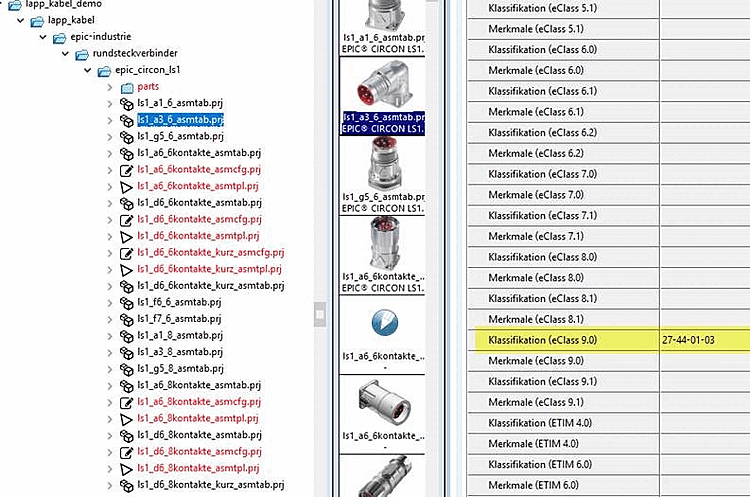

Classification selon eClass

Pour l'exportation vers Zuken, une classification des pièces selon eClass est également nécessaire (au moins V9.0 ou plus, au mieux v10.0).

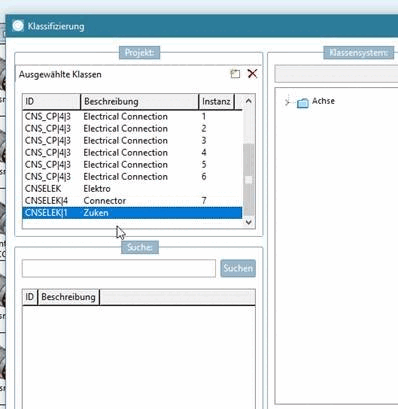

En outre, la classification doit être effectuée selon la CNS. (Voir autre document.)

GTIN dans le tableau

Le numéro d'article et le GTIN se recoupent thématiquement.

Le GTIN est également important et est actuellement fourni par Phoenix et Weidmüller.

Le GTIN devrait faire partie du tableau et serait alors inclus dans le MIDENT.

Remarque Qu'est-ce que le GTIN ? LeGTIN (Global Trade Item Number) est un numéro d'identification issu du système GS1 (anciennement système EAN) qui permet d'identifier les unités commerciales. Le GTIN peut être encodé dans un code-barres. En lisant le code-barres, les entreprises peuvent traiter efficacement et correctement les produits et les informations qui y sont liées ; par exemple lors de la réception de marchandises dans un entrepôt, lors de la vente à la caisse ou lors de l'administration des bons médicaments dans un hôpital. Les GTIN peuvent être utilisés pour identifier de manière univoque des unités commerciales, que ce soit dans des catalogues, des messages électroniques tels que des commandes ou des envois de factures. Intégrés dans des pages web, les GTIN peuvent optimiser la fonctionnalité des moteurs de recherche et mettre à disposition des informations sur les consommateurs de manière plus efficace.

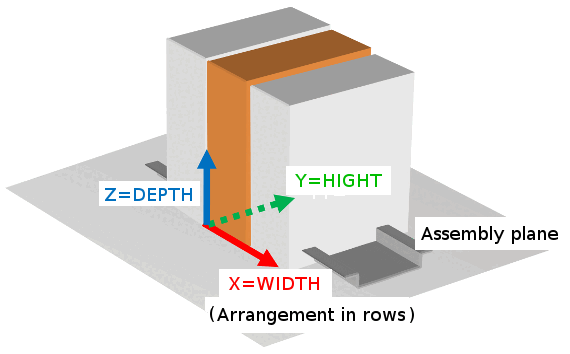

Système de coordonnées du produit (extrait du Guideline eCl@ss CAx Expert Group)

Dans ECAD, le système de coordonnées constitue un système de coordonnées de produit autonome et est indépendant du placement réel du produit dans l'espace d'application. Toutes les indications de coordonnées sont données dans ce système de coordonnées du produit.

L'origine du système de coordonnées du produit se situe dans le plan de montage standard du produit. Le plan de montage standard est un plan imaginaire indépendant de l'espace sur lequel le produit est fixé en position d'utilisation normale.

Le plan de montage standard place sur le plan X/Y, la direction X étant la direction de la juxtaposition.
