Si vous ne souhaitez pas que les mêmes vues de cotation [Dimensioning views] soient utilisées pour toutes les valeurs de composant, vous pouvez définir des variantes dans la zone de dialogue Variantes [Variants].

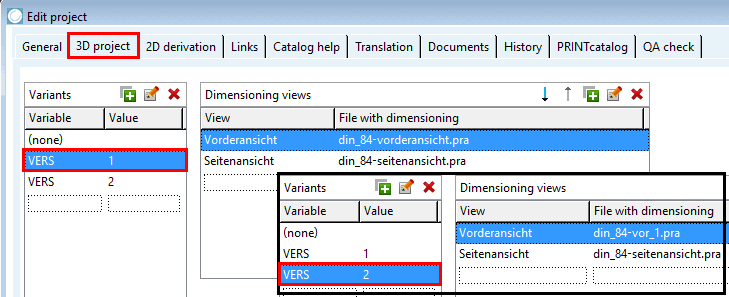

Créez des variables et des valeurs dans la zone de dialogue Variantes [Variants] de la page d'onglet Projet 3D [3D project].
Sous Vues de cotation [Dimensioning views], attribuez ensuite à chaque variante les fichiers souhaités, par ex. au format pra.
Dans la colonne Vue [View], ouvrez la zone de liste et sélectionnez une valeur par défaut (Vue de face [Front view] | Vue de côté [Side view] | Vue de dessus [Top view] ) ou saisissez votre propre terme.
Dans la colonne Fichier avec cotation [File with dimensioning], ouvrez la zone de liste et sélectionnez le fichier souhaité.

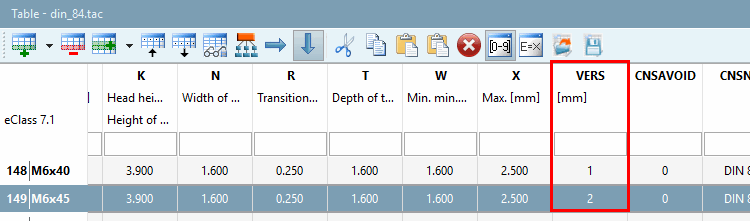

Dans PARTdesigner, la variable nécessaire (ici par exemple "VERS") doit avoir été créée au préalable et les valeurs du tableau doivent être définies pour les lignes correspondantes. Pour l' affichage PARTdataManager, il est préférable de masquer la variable.

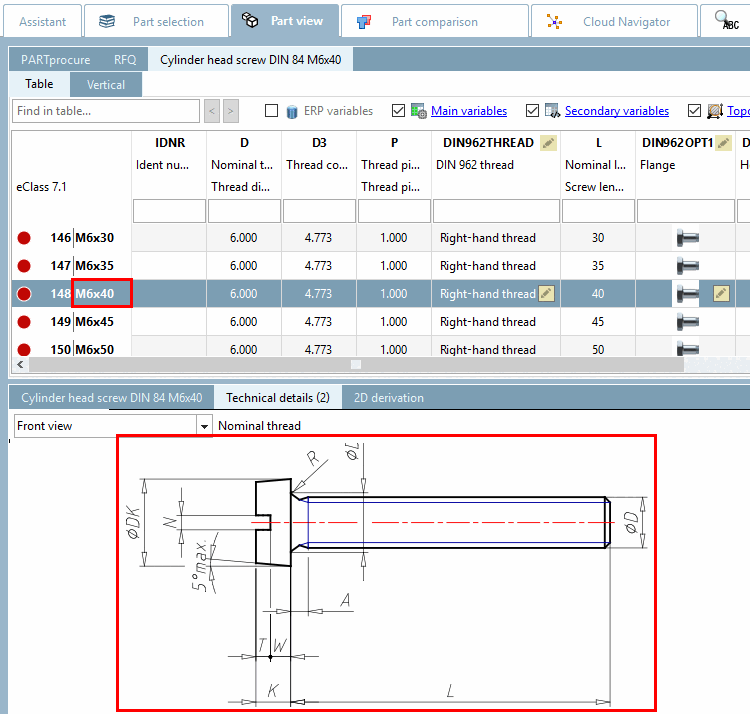

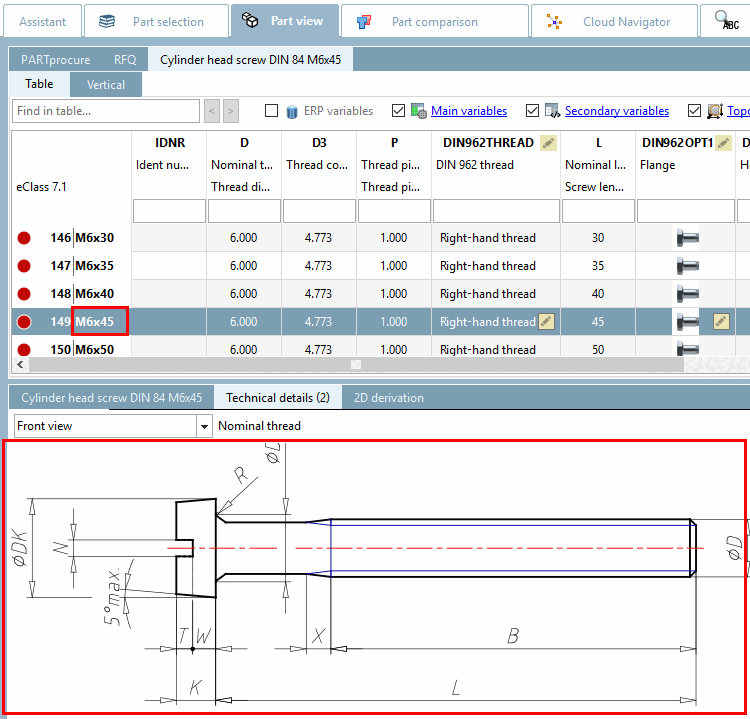

Dans PARTdataManager, les vues de cotation appropriées sont alors affichées de manière analogue pour chaque ligne.
