7.6.2.5.  Dessin 2D

La commande Nouveau dessin 2D. [New 2D drawing...].. ouvre la boîte de dialogue du même nom.

Les dessins 2D contiennent des informations supplémentaires et seront affichés plus tard dans PARTdataManager dans la fenêtre du docking Données techniques [Technical details].

Les fenêtres d'ancrage correspondantes pour la création ou l'édition sont Sketch History [Sketch history] et Sketcher.

En cliquant sur Nouveau dessin 2D. [New 2D drawing...].., ces fenêtres d'ancrage s'ouvrent (voir Section 7.9, «  Fenêtre d'amarrage "Sketcher  »). Vous trouverez cette commande sur tous les plans de base, les plans de référence et les plans absolus.

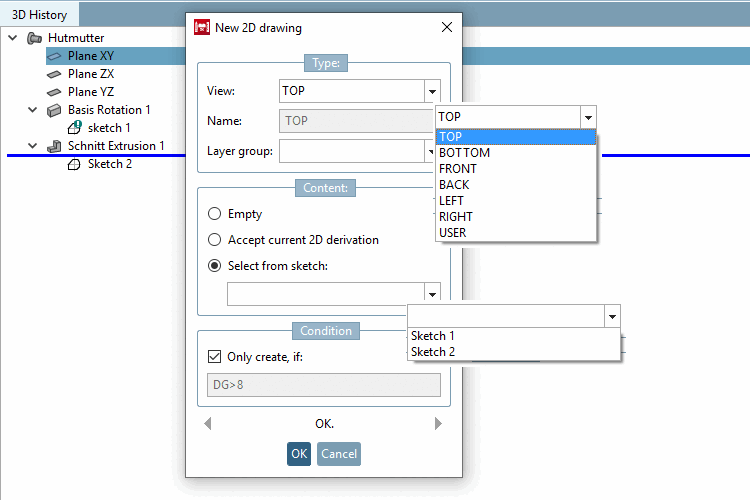

Les options de réglage suivantes sont disponibles ici :

  • Zone de dialogue Type :

    • Affichage [View]: TOP, BOTTOM, FRONT, BACK, LEFT, RIGHT, USER

    • Nom [Name]:Pour les vues standard, le nom est directement repris de là et ne peut pas être modifié. Si vous sélectionnez USER, vous pouvez adapter le nom ici comme vous le souhaitez. Le nom apparaît dans l' historique 3D [3D History].

  • Zone de dialogue Contenu [Content] :

    • Option Vide [Empty] : Le Sketcher s'ouvre. Un nouveau dessin peut être créé.

    • Option Reprendre la dérivation 2D actuelle [Accept current 2D derivation] Le réglage actuel de la dérivation 2D [2D derivation] ouverte est repris dans le Sketcher (Nouveau dessin 2D...). Une perspective doit déjà être sélectionnée dans la vue 2D !

    • Option Reprendre à partir de l'esquisse [Select from sketch] : appel des différentes esquisses déjà créées en rapport avec le composant actuel. Dans l'exemple (voir ill. ci-dessus), trois esquisses ont été créées jusqu'à présent.

  • Dans la zone de dialogue Condition vous pouvez faire dépendre la création du dessin 2D d'une condition.

    Dans l'illustration ci-dessus, vous voyez par exemple que la valeur de la variable devrait être supérieure à 8.

  • Touches fléchées Pendant une session PARTdesigner, vous pouvez effectuer des saisies dans la fenêtre Nouveau dessin 2D [New 2D drawing]. Les touches fléchées en bas à gauche et à droite de la fenêtre permettent de "sauter" chronologiquement entre ces étapes de saisie.

Après confirmation finale avec OK, l' historique de l'esquisse [Sketch history] et Sketcher s'ouvrent.

Selon les paramètres que vous avez définis dans la zone de dialogue Contenu [Content], vous trouverez l'esquisse vide ou avec la dérivation actuelle ou une esquisse.

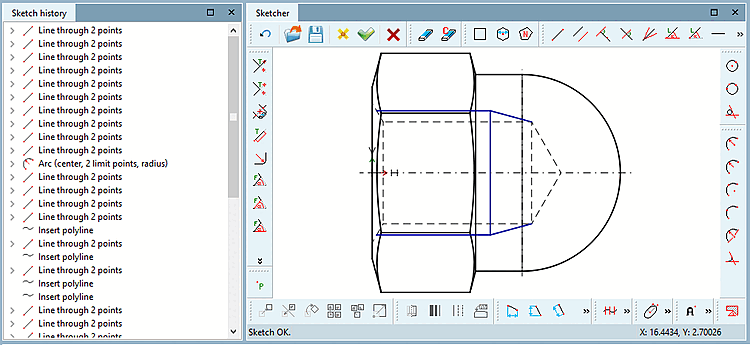

Ici, la dérivation 2D "TOP" a été choisie à titre d'exemple comme base de départ pour le dessin.

Ici, la dérivation 2D "TOP" a été choisie à titre d'exemple comme base de départ pour le dessin.

[Remarque]Remarque

Dans le contexte du nouveau dessin 2D [New 2D drawing], il existe certains outils qui ne sont pas présents dans les esquisses "normales".

Vous les trouverez dans la fenêtre d'accueil "Sketcher" -> Outils -> Section 7.9.3.15, «  Outils en mode dessin  ».
