7.6.7.6.  Copier (Sketch uniquement)

Copier (Esquisse uniquement) [Copy (only sketch)] permet de copier une esquisse et de la coller de manière ciblée dans la vue 3D [3D view] sur une surface plane d'un corps d'extrusion ou d'un corps de révolution.

Pour ce faire, procédez comme suit :

  1. Dans l' historique 3D [3D History], cliquer sur la fonction d'esquisse à copier.

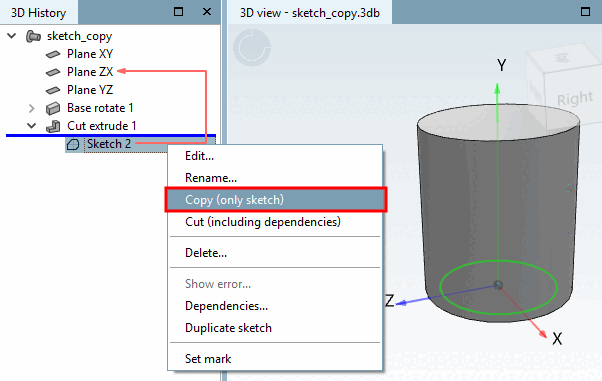

  2. Sélectionner la commande Copier (Esquisse uniquement) [Copy (only sketch)] dans le menu contextuel.

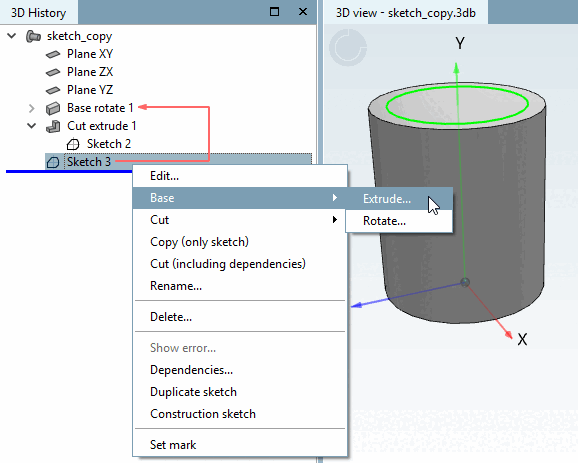

    Copier (Sketch uniquement) [Copy (only sketch)]

    Copier (Sketch uniquement) [Copy (only sketch)]

    -> Le contour de l'esquisse est marqué en couleur.

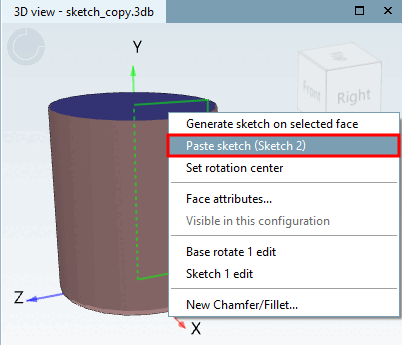

  3. Sélectionnez la surface sur laquelle vous souhaitez insérer l'esquisse en cliquant dessus et appelez la commande de menu contextuel Insérer l'esquisse copiée [Paste sketch].

    -> Le Sketcher s'ouvre.

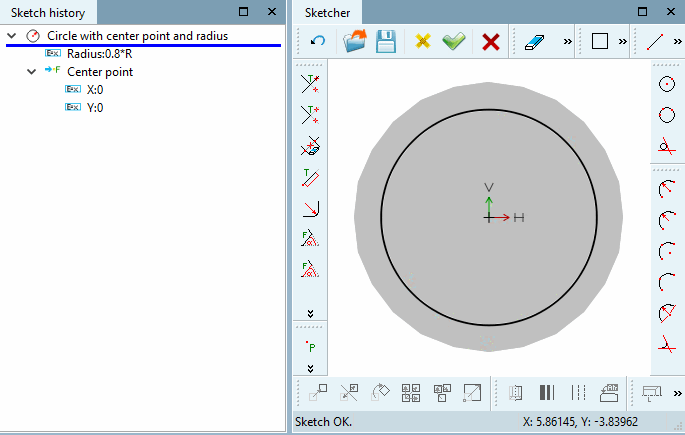

  4. Confirmez le croquis actuel en tapant appliquez les modifications [Accept changes] cliquez dessus (ou effectuez un ajustement au préalable ).

    -> Le Sketcher se ferme.

  5. -> L'esquisse est maintenant insérée sur la surface sélectionnée précédemment. Dans cet exemple, vous exécutez maintenant une extrusion.

    Sketch inséré

    Sketch inséré
