7.9.3.15.4.  Attributs -> Insérer des hachures

Barre d'outils "Attributs [Attributes]" -> Hachure

Barre d'outils "Attributs [Attributes]" -> Hachure

[Remarque]Remarque

Disponible uniquement en mode dessin [Drawing].

Hachures d’insertion [Insert hatch]

  1. Sélectionnez la zone à hachurer en la délimitant tout en maintenant les touches "shift" et "souris" enfoncées.

  2. Cliquez sur le bouton.

  3. Dans la fenêtre Editer l'élément [Edit element], réglez l' angle [Angle] (la valeur 0 correspond à 45° !) et la largeur de la grille [Grid size] (distance entre les lignes de hachures).

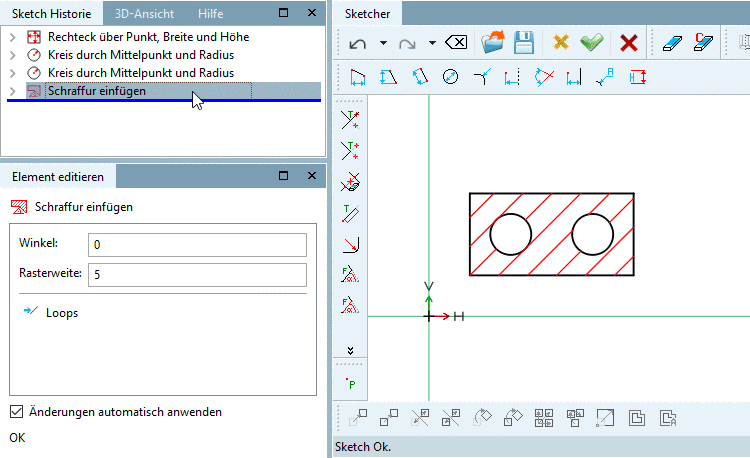

Composant avec hachures

Composant avec hachures

[Remarque]Remarque

Seuls les éléments fermés peuvent être hachurés .
