4.12.3.  Créer une variante dans le PARTlinkManager

Pour créer une variante dans PARTlinkManager, procédez comme suit :

  1. Sélectionnez la ligne souhaitée dans PARTlinkManager.

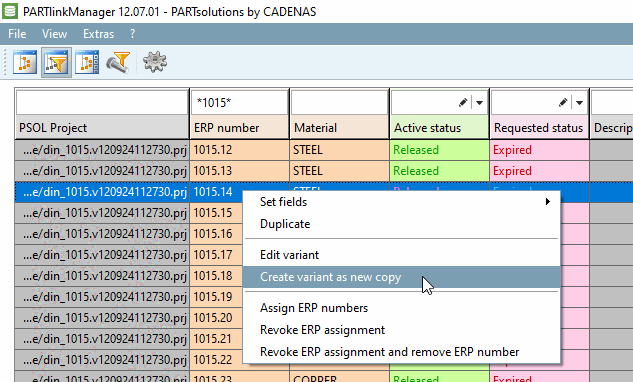

  2. Appelez la commande Créer une variante en tant que nouvelle copie [Create variant as new copy] dans le menu contextuel.

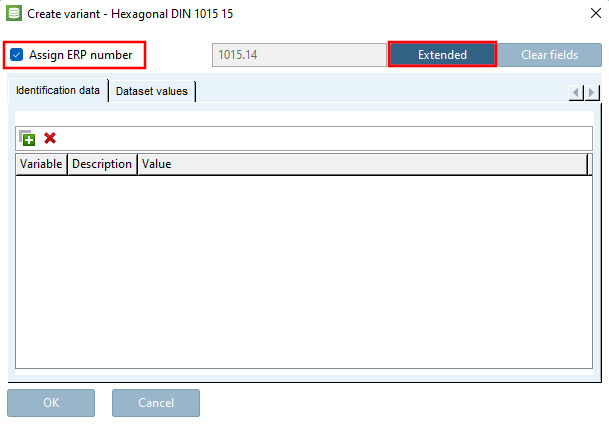

    -> La boîte de dialogue Créer une variante [Create variant] s'ouvre.

  3. Cochez la case Attribuer un numéro ERP [Assign ERP number].

    -> Le bouton Avancé [Extended] est activé.

  4. Cliquez sur le bouton Avancé [Extended].

    -> La fenêtre de dialogue Générer une séquence de valeurs [Generate value sequence] s'ouvre.

  5. Inscrivez le numéro souhaité pour la variante.

  6. Confirmez en cliquant sur Ok.

  7. La boîte de dialogue Créer une variante [Create variant] s'affiche à nouveau.

    • Pour modifier une valeur de variable du tableau des caractéristiques matérielles, sélectionnez la page d'onglet Données d'identification [Identification data].

    • Pour modifier la valeur d'une variable ERP, sélectionnez la page d'onglet Valeurs des enregistrements [Dataset values].

    Combinez les deux options si nécessaire.

  8. Informations d’identification [Identification data] : Ajouter ajouter une nouvelle ligne.

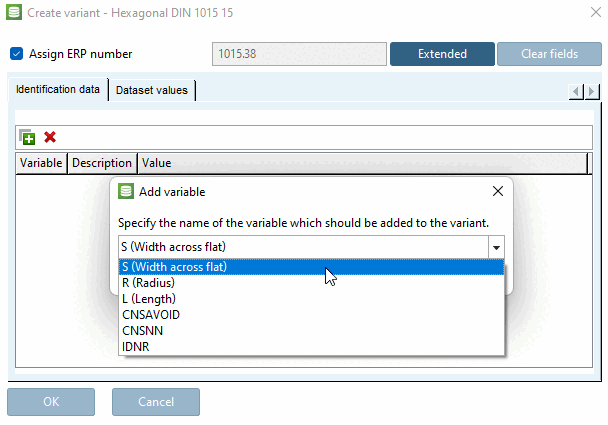

    -> La boîte de dialogue Ajouter une variable [Add variable] s'ouvre.

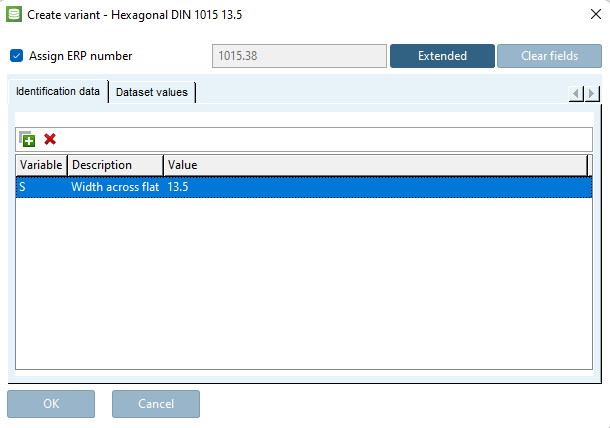

  9. Sélectionnez dans la zone de liste la variable souhaitée (ici dans l'exemple 'S') et inscrivez dans la colonne Valeur [Value] celle que vous souhaitez.

  10. Confirmez en cliquant sur Ok.

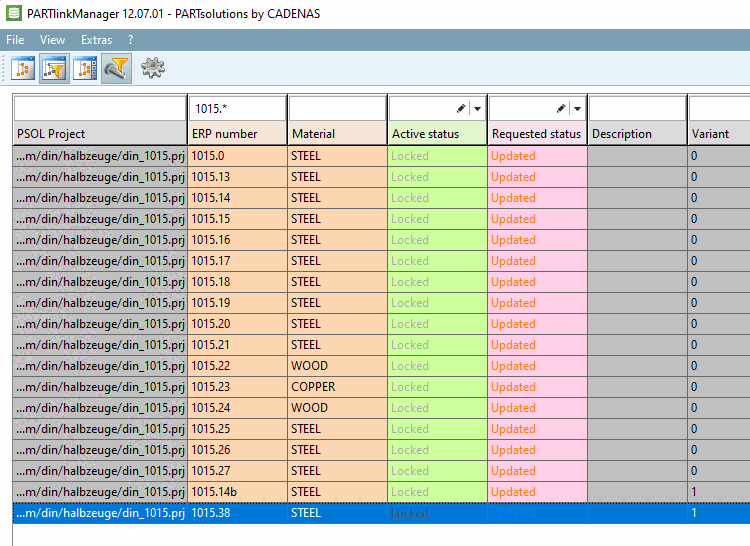

  11. -> La variante apparaît comme nouvelle ligne dans le PARTlinkManager.

    La variante est gérée dans la LinkDB/PLDBDEMO avec le même ID de ligne [Line ID], mais avec un subID de ligne [Line sub ID] différent.

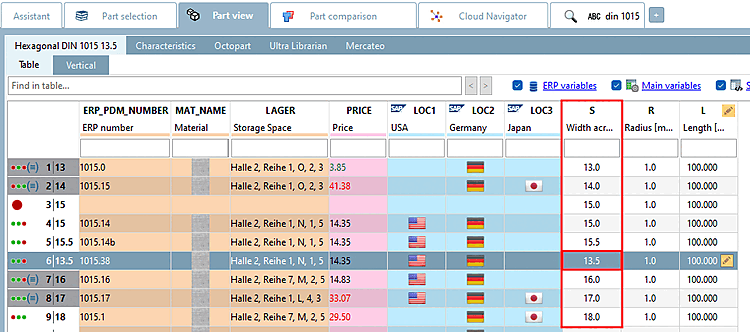

  12. Pour contrôler, ouvrez la pièce par un double-clic dans PARTdataManager.

    Dans l'exemple présenté ici, le tri n'est pas correct.

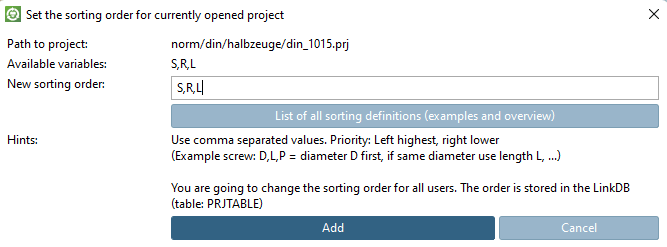

  13. Si la fonction Ordre de tri pour le projet actuellement ouvert ensemble [Set the sorting order for currently opened project] existe (voir Section 4.24.8.2.7.2, « Déterminer explicitement l'ordre de tri des variantes dans le tableau PARTdataManager  »), Cliquez sur le bouton .

    -> La boîte de dialogue correspondante s'affiche.

    Cliquez sur Ajouter [Add].

    -> Le tri est maintenant correct.
