Différentes classifications, par ex. Les modèles de perçage CNS_CP|4|2 décrivent des lignes planaires (2D) dans l'espace 3D, suspendues à un point d'attache. Le système de coordonnées 2D de cette géométrie est défini par l'axe X ou Y du point d'attache.

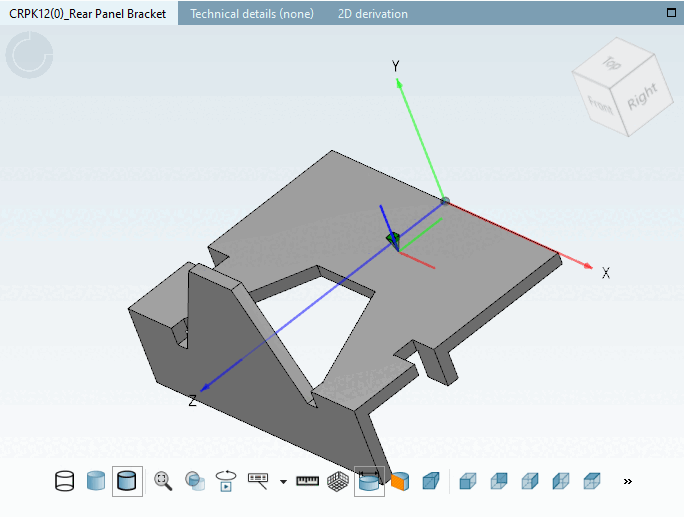

Le point d'attache définit un système de coordonnées local dans l'espace 3D ; axe X [rouge], axe Y [vert], axe Z [bleu].

La normale de cette surface est donnée par l'axe Z du point d'assemblage. Dans le domaine CAX, des contours tels que des modèles de perçage, des découpes de montage ou des grilles de montage sont souvent nécessaires.

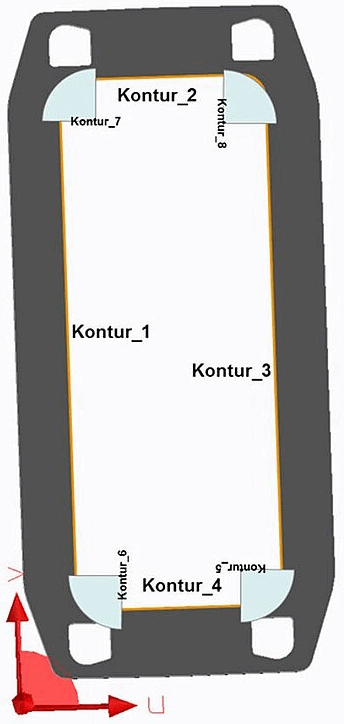

Contour typique d'une pièce électrique

En principe, il y a deux possibilités de modéliser cela dans le système CNS :

La description paramétrique comprend deux éléments, la forme géométrique en tant que valeur énumérée (Drilling Sub Type ) et une série de paramètres qui instancient cette forme. Le système permet de définir jusqu'à 3 paramètres (drilling 1ère dimension, drilling 2ème dimension, drilling 3ème dimension ), dont la signification dépend de la forme choisie :

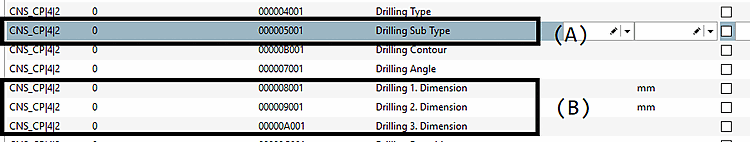

Attributs pertinents pour la définition du contour dans le cas particulier des modèles de perçage

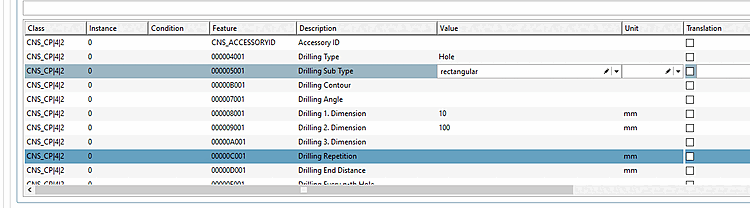

Exemple : définition d'un éclatement rectangulaire de 10 mm de large et 100 mm de haut

Ce schéma est utilisé pour les classes les plus diverses, comme par exemple pour les découpes de montage et la description du système de composants des cabinets, ainsi que pour la surface d'inscription.

	Remarque
	Le nombre de géométries supportées varie à chaque fois. En général, seuls le cercle (round), le rectangle (rectangular) et le carré (quadratic) sont recommandés.

La deuxième possibilité de mise à disposition de géométries est rendue possible par des graphiques vectoriels externes (fichiers DXF), qui ont été ajoutés au projet dans PARTproject sous Formats d'exportation supplémentaires [Additional export formats].

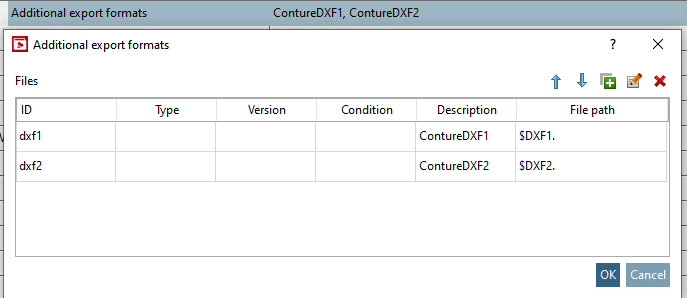

Projet avec 2 Additional Files. Les identifiants de fichiers sont donnés par dxf1 et dxf2. Ces identifiants permettent de faire le lien entre les fichiers externes et le système de classification.

La classification fait référence aux fichiers externes via l'attribut Drilling Contour, dont la syntaxe est donnée par ADDFILE://<valeur de ID>.

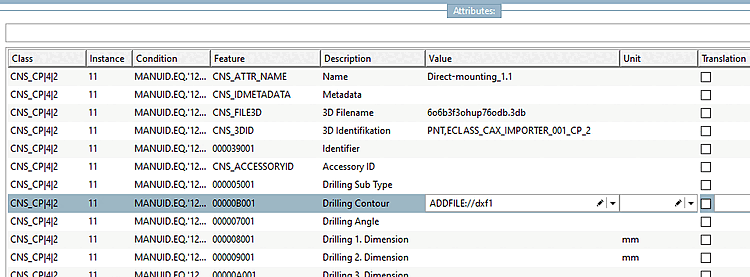

Forage Contour

En général, il faut se limiter aux lignes et aux arcs de cercle dans le fichier DXF. Cette limitation résulte des caractéristiques des fraiseuses à commande numérique automatisées.
