5.7. Utilisateur "release

Exemple de représentation de workflows : Pièce demandée ? Validée par qui ?

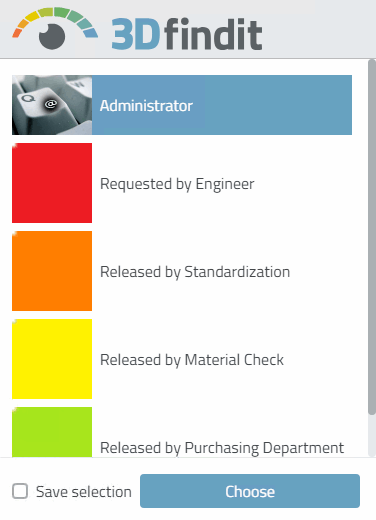

Lors du choix de l'utilisateur "release", il existe 4 rôles (et colonnes correspondantes) pour l'identification des processus :

  • Proposé par l'ingénieur [Requested by Engineer]

  • Validé par la normalisation [Released by Standardization]

  • Validé par le contrôle des matériaux [Released by Material Check]

  • Validé par l'achat [Released by Purchasing Department]

Condition d'exportation [Export condition]:

((ERP_PDM_NUMBER.NE.'').AND.(WORKFLOW_USER.EQ.'xxxxx')
.AND.(WORKFLOW_STD.EQ.'xxxxx').AND.(WORKFLOW_MATQA.EQ.'xxxxx')
.AND.(WORKFLOW_PD.EQ.'xxxxx'))

Les 4 colonnes peuvent contenir l'identificateur 'xxxxx'.

Couleurs des feux de signalisation :

Page d'onglet Affichage [Display] -> Bitmaps d'état pour le tableau [Status indicating bitmaps for table view]:

Les couleurs des feux de signalisation sont contrôlées selon la logique suivante :

  • Vert: les 4 colonnes contiennent l'identificateur 'xxxxx'.

  • Jaune: les colonnes Ingénieur, Normalisation et Essais de matériaux contiennent l'identifiant 'xxxxx'.

    Exemple de condition :

    (WORKFLOW_USER.EQ.'xxxxx').AND.(WORKFLOW_STD.EQ.'xxxxx').AND.
(WORKFLOW_MATQA.EQ.'xxxxx').AND.(WORKFLOW_PD.NE.'xxxxx')

  • Orange: les colonnes Ingénieur et Normalisation contiennent l'identifiant 'xxxxx'.

  • Rouge: Demandé par un ingénieur, mais pas encore validé. Seule sa colonne contient l'identificateur 'xxxxx'.

  • Blanc: aucun ERP_PDM_NUMBER

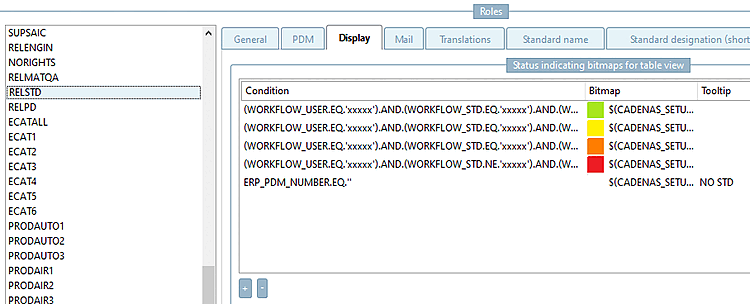

Page d'onglet Affichage [Display] -> Bitmaps d'état pour le tableau [Status indicating bitmaps for table view]:

Page d'onglet Affichage [Display] -> Bitmaps d'état pour le tableau [Status indicating bitmaps for table view]:

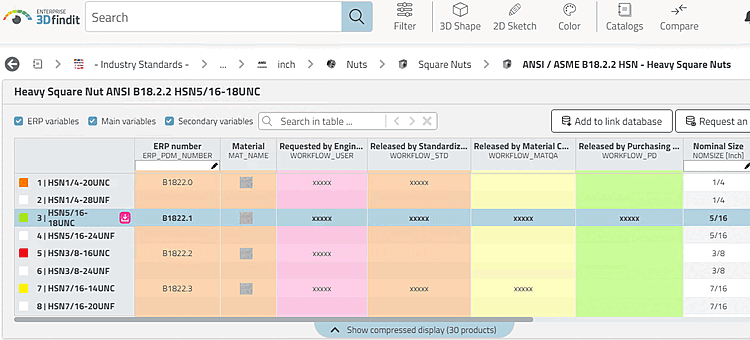

Utilisateur : release - Rôle : Validé par la normalisation [Released by Standardization]

Utilisateur : release - Rôle : Validé par la normalisation [Released by Standardization]
