2.3.8.6. Conversions de Creo au format "STEP

Pour que les conversions (de tout type, p. ex. PLM-Synchro) de Creo vers le format STEP se déroulent correctement, il faut tenir compte de plusieurs éléments :

En cas de mauvais réglage, les trous, par exemple, ne sont pas représentés correctement et ne peuvent donc pas être sélectionnés, par exemple dans la recherche partielle [Partial search].

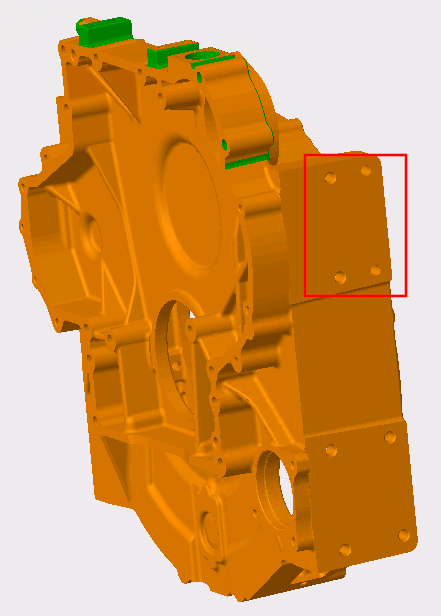

PRT (CREO PARAMETRIC) Composant avec trous

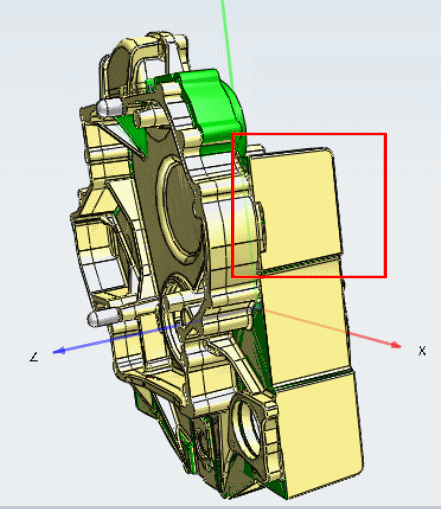

PARTdataManager : trous incorrects

Si tous les paramètres sont définis comme décrit dans les remarques suivantes, les différentes fonctionnalités sont correctement représentées.

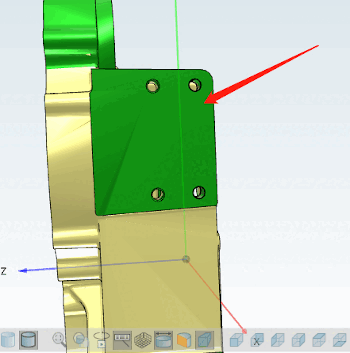

PARTdataManager : trous corrects

Pour les versions < V11 SP8, le chemin de conversion doit être adapté.
```
iface.proewildfire,stp,partjava(;ExportTopoFeatures=1)
```

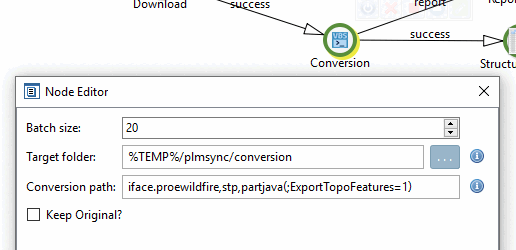

Exemple de synchronisation PLM : Éditeur de nœuds [Node Editor] > Chemin de conversion [Conversion path]

V11SP4, par exemple, a encore comme chemin de conversion [Conversion path]
```
iface.proewildfire,stp,partjava
```
Dans Dans ce cas, (;ExportTopoFeatures=1) doit être joint devenir.
Le Paramètres du profil d’exportation STEP correctement défini dans Creo et que la fonction Le profil d’exportation doit être saisi correctement dans le config.pro devenir:

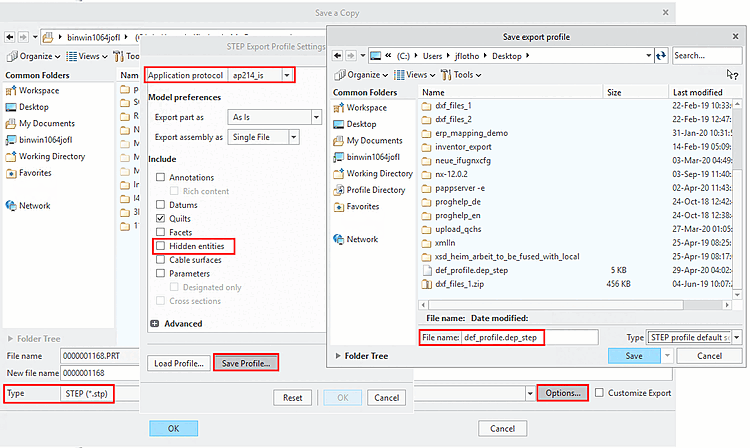

1. Par exemple, appelez "Fichier > Enregistrer En tant que ( Type=STEP) > la boîte de dialogue Options STEP Export Profile Settings sur.
2. Sous Journal des applications, sélectionnez l'option "ap214_is" et désactivez l'option Éléments masqués.
3. Cliquez sur Save Profile....
  -> La boîte de dialogue Save export profile s'ouvre.
4. Enregistrez le fichier def_profile.dep_step dans un fichier lieu de votre choix (par exemple sous C :\Test).
5. Ajoutez la ligne suivante avec le chemin de stockage correspondant dans le fichier config.pro .
```
export_profiles_step C:\Test\def_profile
```
  Le nom de fichier doit être saisi sans extension de fichier.
6. Dans le cas de PLMsynchro, l'exécution peut maintenant être effectuée.
Remarque
La procédure décrite devrait fonctionner ainsi à partir de Creo 4.
