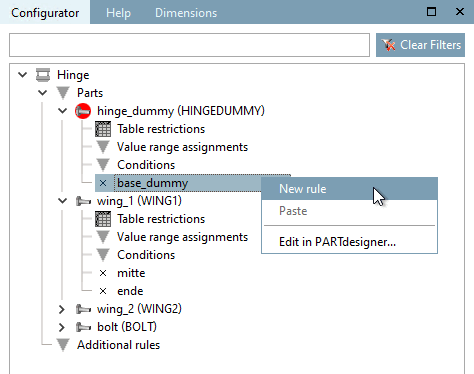

Sur "base_dummy", appelez la commande Nouvelle règle [New rule].

-> La boîte de dialogue Propriétés de la règle [Rule properties] s'ouvre.

Sous pièce jointe [Connection part], sélectionnez "aile1" et sous point d'attache [Connection point] "milieu".

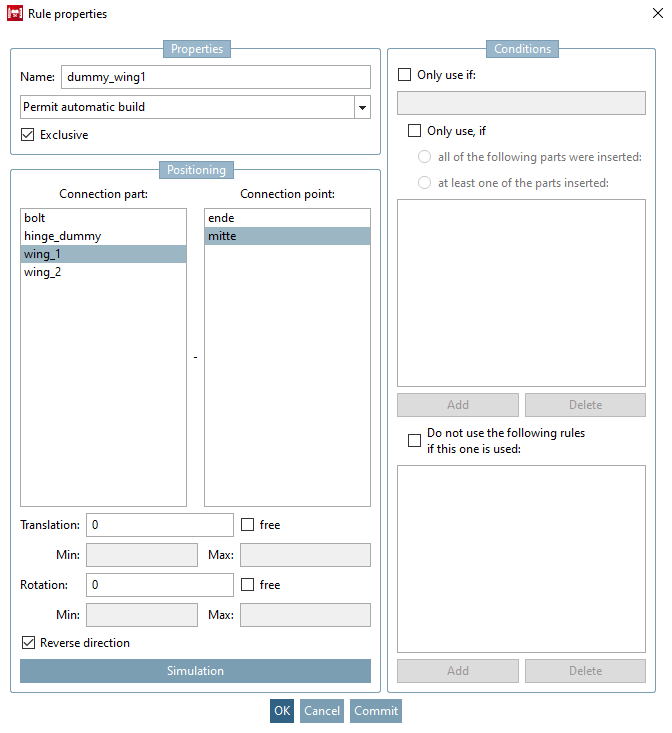

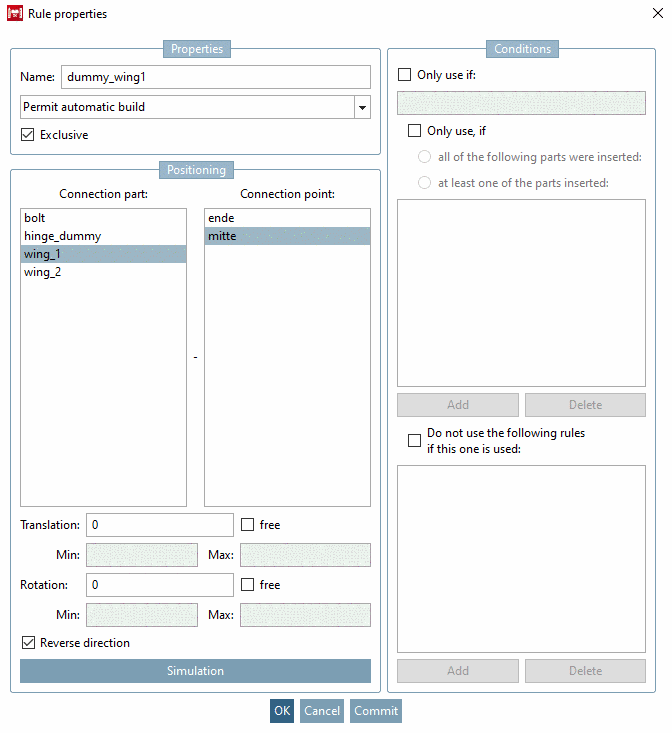

Boîte de dialogue "Propriétés de la règle [Rule properties]

Confirmez en cliquant sur OK.

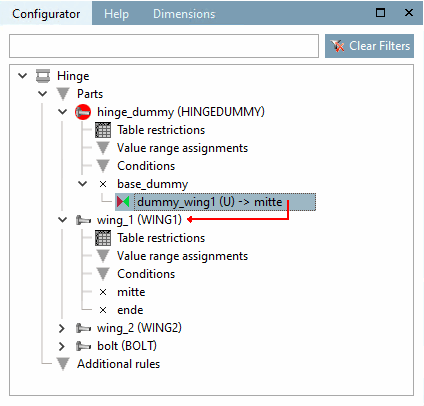

-> La liaison entre le point d'ajout "base_dummy" et "fluegel1" est représentée par une ligne fléchée rouge.

"fluegel1" est la première "vraie" pièce de l'assemblage.

Reliez maintenant, à l'aide d'autres règles, fluegel1 avec fluegel2 et boulons ou alternativement fluegel2 avec boulons.

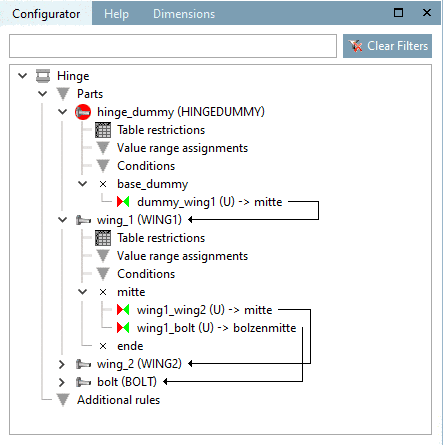

Après l'exécution de tous les liens, on obtient l'image suivante :

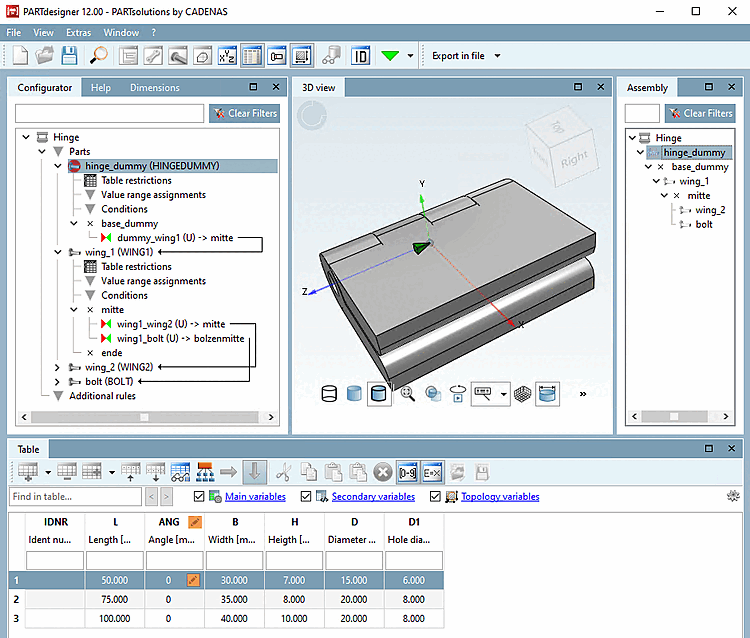

Construisez maintenant la configuration dans la fenêtre de docking Structure [Assembly] à l'aide de la liste de sélection et de la sélection des lignes du tableau en alternance.

Pour pouvoir commander la position angulaire de manière variable, procédez comme suit :

Sur fluegel1 , appelez le menu contextuel du point d’attache ( la boîte de dialogue Propriétés de la règle [Rule properties] .

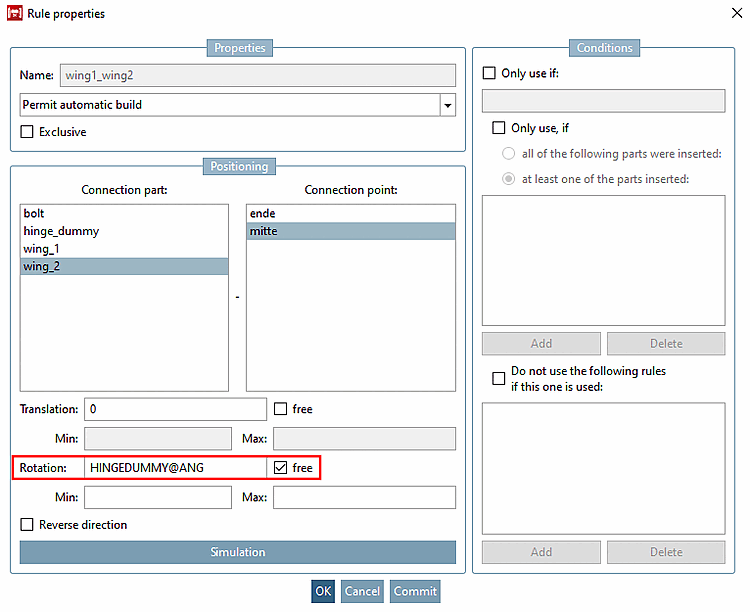

Dans la zone Positionnement [Positioning], effectuez la saisie suivante dans le champ Rotation:

SCHARNIERDUMMY@ANG

La variable de plage de valeurs "ANG" se trouve dans la partie fictive, qui n'est pas exportée, mais la table de la partie fictive est utilisée par le projet de table d'assemblage. La commande de la position angulaire s'effectue ainsi dans l'assemblage.

Vous pouvez maintenant régler l'angle d'ouverture de la charnière au moyen de la variable de domaine de valeurs "ANG".

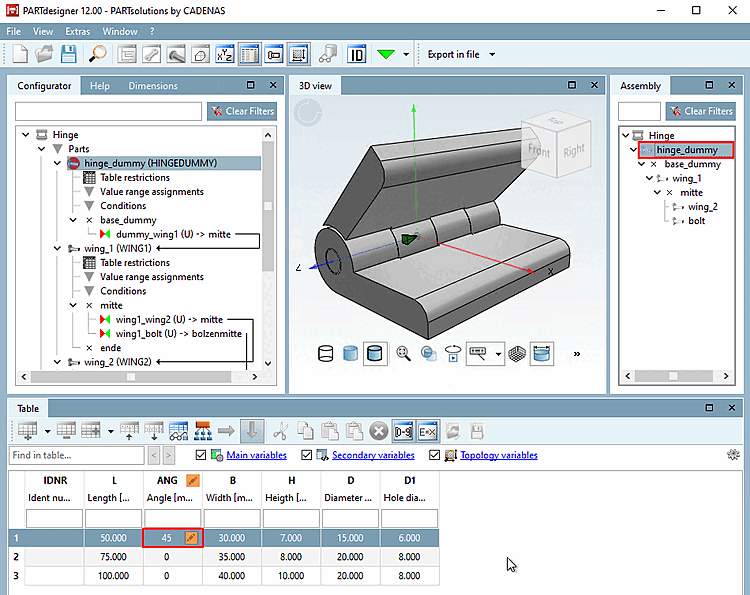

Charnière ouverte à 45

Si vous avez la configuration de l’ensemble dans le Ouvrez PARTdataManager, voir Après avoir sélectionné le bouton Afficher la structure de l’assemblage [Show assembly structure], vous voir dans un graphique comment les pièces individuelles sont affichées via le Les règles sont liées les unes aux autres.

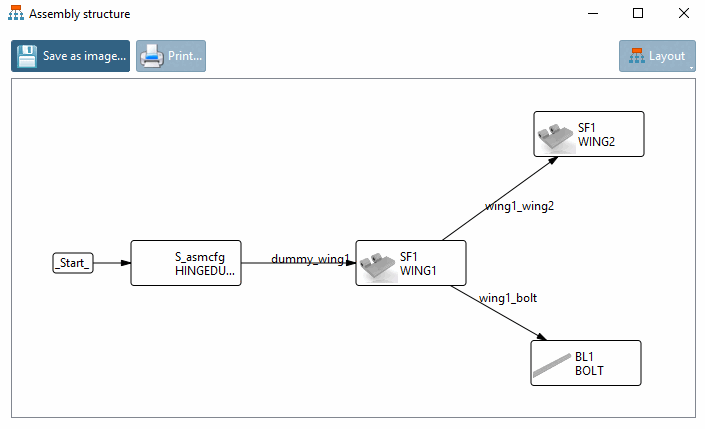

Afficher la structure d'assemblage [Show assembly structure]

Remarque La pièce de départ fictive peut également contenir plusieurs points d'attache, dans la mesure où il est garanti dans la boîte de dialogue Propriétés de la règle [Rule properties] via les conditions [Conditions] qu'un seul soit actif à la fois. Sinon, les matrices ne fonctionneraient pas dans la CAO, car la pièce de départ fictive ne serait pas exportée.

exemple :

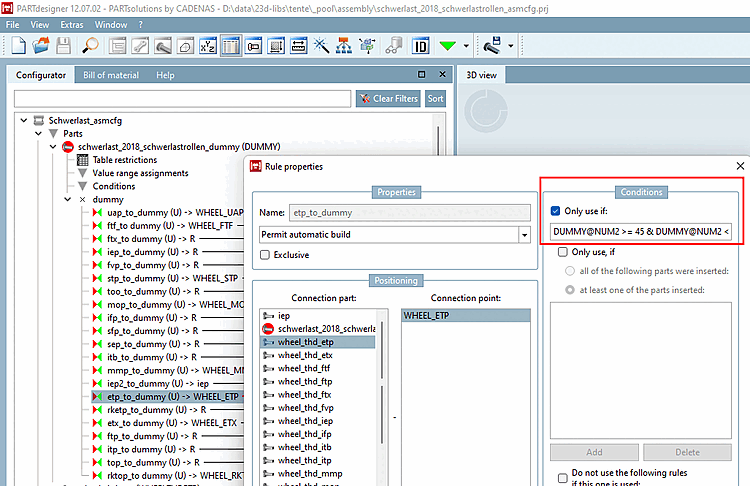

Mannequin avec plusieurs points d'attache qui sont actifs ou inactifs sous contrôle de conditions.
