5.8.2.1.2.  Nouveau projet

Nouveau projet [New project] crée un nouveau projet dans le répertoire sélectionné.

  1. Sélectionnez le répertoire souhaité en dessous duquel vous souhaitez créer le nouveau projet.

  2. Cliquez sur la commande Nouveau projet [New project] du menu contextuel.

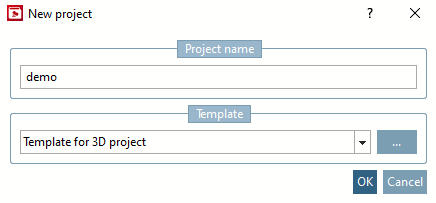

    -> La boîte de dialogue Nouveau projet [New project] s'ouvre.

  3. Saisissez le nom souhaité sous Nom pour le projet [Project name].

    [Remarque]Remarque

    Faites en sorte que le nom du projet soit le plus court possible !

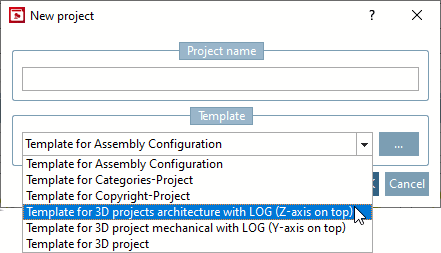

  4. Sélectionnez le modèle [Template] souhaité dans la zone de liste située en dessous :

    • Modèle de projet 3D [Template for 3D project] (modèle standard pour les projets 3D)

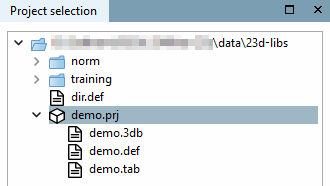

      Projet 3D

      Projet 3D

    • Modèle de configuration d'assemblage [Template for Assembly Configuration] (modèle standard de configuration d'assemblage)

      -> Les fichiers de base correspondants sont créés.

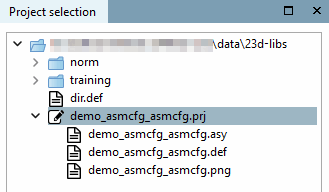

      Configuration de l'assemblage

      Configuration de l'assemblage

      Sélectionnez *_asmcfg.asy et cliquez sur Modifier [Edit] ou cliquer sur au niveau du projet, cliquez sur la commande de menu contextuel Ouvrir avec PARTdesigner [Open with PARTdesigner].

      -> La configuration s'ouvre dans PARTdesigner. Voir Section 7.13, « Fenêtres Docking "Configurateur" / "Construction  ».

    • Modèle de projet 3D Architecture avec LOG (axe Z en haut) (variable LOGDEST avec architecture [Architecture] par défaut comme marché cible)

      respectivement

      Modèle de projet 3D Construction mécanique avec LOG (axe Y en haut) (variable LOGDEST avec par défaut la construction mécanique [Mechanical engineering] comme marché cible)

      En choisissant l'un de ces deux modèles, les variables de base pour la commande LOG sont automatiquement créées avec les valeurs correspondantes. De manière générale, si vous souhaitez mettre à disposition plusieurs fois un modèle avec différents niveaux de détail, choisissez un de ces modèles (marché cible : architecture [Architecture] ou construction mécanique [Mechanical engineering] ).

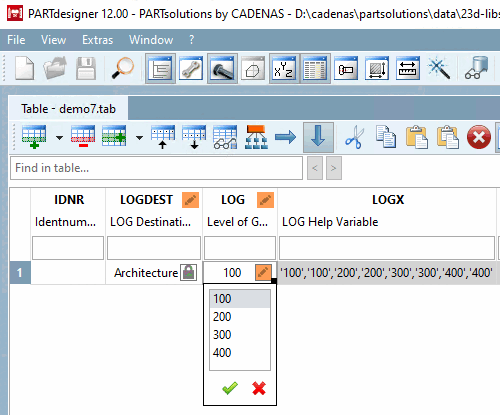

      LOGDEST = architecture [Architecture]

      LOGDEST = architecture [Architecture]

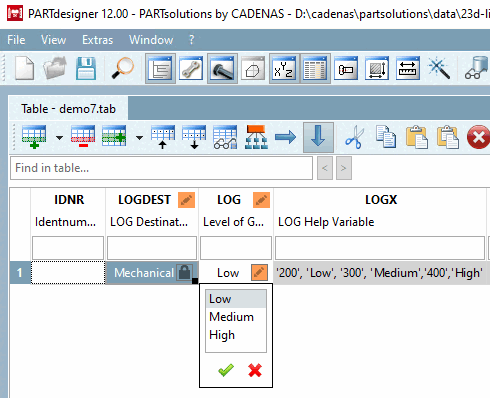

      LOGDEST = construction mécanique [Mechanical engineering]

      LOGDEST = construction mécanique [Mechanical engineering]

      ID   Affichage BIM Info   Affichage MECH Info
      100 100Pas de géométrie non disponible/
      200 200Niveau de représentation grossier (géométrie simple basée sur des corps de règles) LowBounding Box
      300 300Profondeur de représentation moyenne (géométrie simple basée sur des corps de règles) MoyenContour de perturbation
      400 400Très détaillé (pour le marketing, l'échantillonnage numérique) HauteTrès détaillé

      Vous trouverez des détails à ce sujet sous Section 5.9.4.3.5, « Exemple : particularités pour la création de projets, en particulier dans les catalogues d'architecture / BIM  ».

    • Vous pouvez également utiliser Parcourir bouton ... Déterminez le modèle. (Le dossier de fichiers des modèles est $CADENAS_SETUP\prjtmpl\default.)

    • Modèle pour le projet Categories [Template for categories project]: voir Section 5.12.3.2, « Classification (By Categories) - (By Countries) - (By Functionality) » et Section 3.2.15, «  Classification par catégorie / alphabet / pays de distribution  ».

    • Modèle de projet de copyright [Template for copyright project]: voir Section 3.2.19, «  Projet de copyright  ».

  5. Confirmez en cliquant sur OK.

    -> Le nouveau projet est repris avec des fichiers de base dans l'arborescence.

    Fichier de projet (.prj) avec fichier subordonné 3D, tableau et traduction

    Fichier de projet (.prj) avec fichier subordonné 3D, tableau et traduction

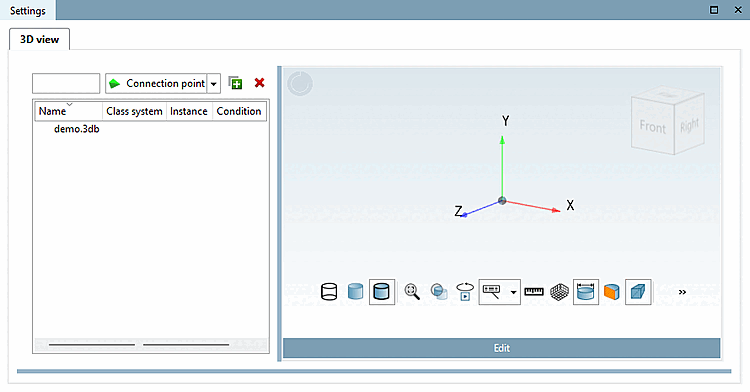

    • *.3db : Après la sélection, un aperçu 3D vide est affiché sous Editer projet [Edit project]. Avec Editer [Edit], vous ouvrez PARTdesigner pour créer le modèle 3D. Voir Chapitre 7, PARTdesigner .

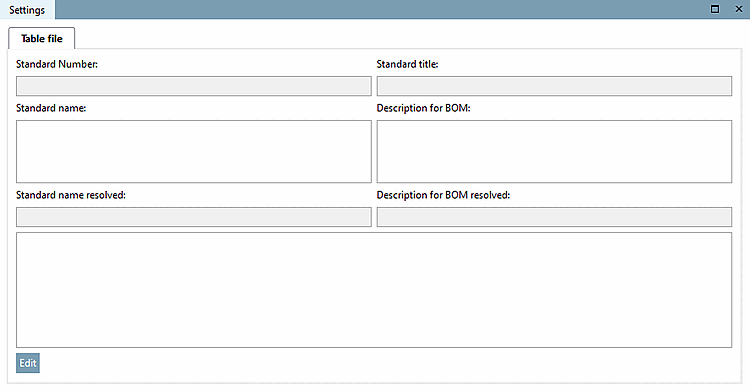

    • *.tab : Après la sélection, des détails de projet vides sont encore affichés sous Editer projet [Edit project]. Avec Editer [Edit], vous ouvrez PARTdesigner pour créer le tableau des caractéristiques matérielles. Voir Chapitre 7, PARTdesigner .

    • *.def : fichier de traduction, PARTproject ouvre la page d'onglet Traduction [Translation].

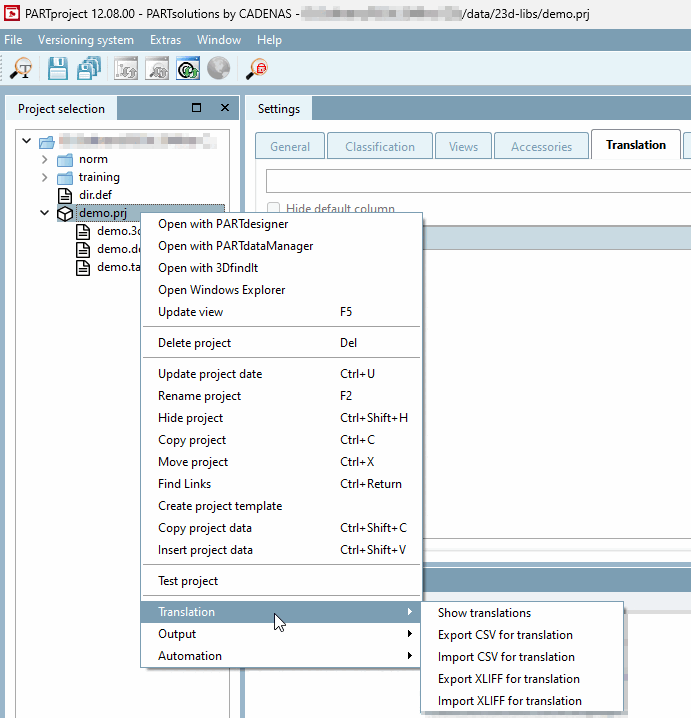

      Pour créer et évaluer des traductions, utilisez la commande Traduction [Translation] du menu contextuel sur le fichier de projet. Voir Section 5.8.2.1.14, «  Traduction  ».

[Remarque]Remarque

Les projets doivent avoir un tableau intact, sinon ils ne peuvent pas être enregistrés dans PARTdesigner.

Si le message d'erreur suivant apparaît, cela signifie qu'il n'existe pas encore de tableau :

Erreur ZA ligne (ZA,DA,0), le nombre doit être supérieur à 0.

Erreur ZA ligne (ZA,DA,0), le nombre doit être supérieur à 0.

Cette erreur apparaît tant qu'une table n'est pas créée. Le fait que la variable soit utilisée ou non dans le modèle n'a pas d'importance à ce stade.

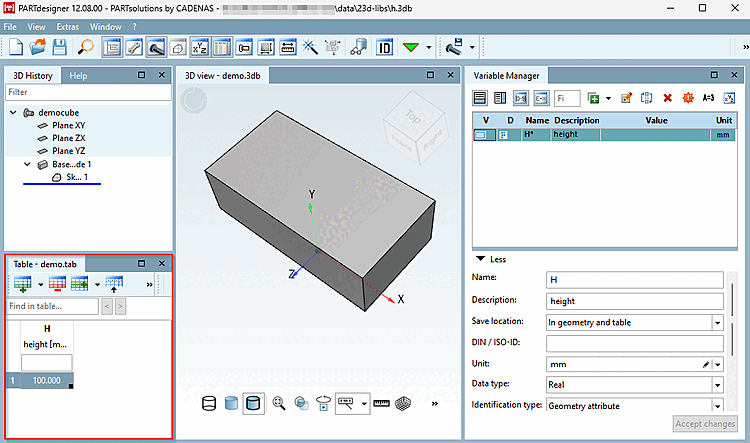

Tableau avec une variable et une valeur est suffisant pour qu'aucune erreur ne s'affiche.

Tableau avec une variable et une valeur est suffisant pour qu'aucune erreur ne s'affiche.

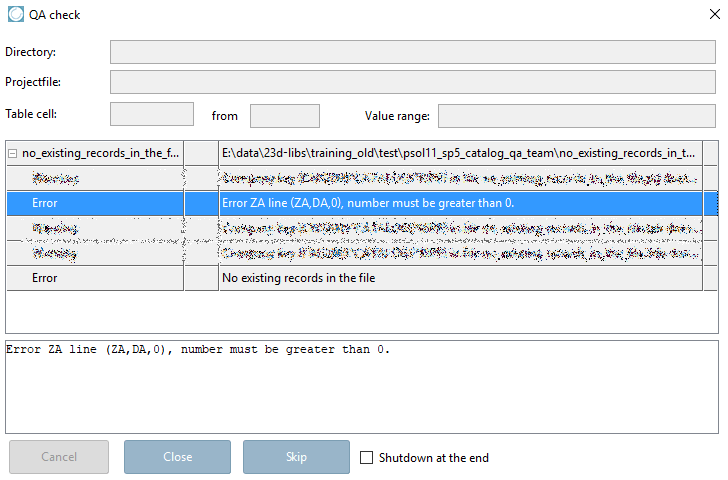

L'erreur pourrait également se produire lors du contrôle de l'assurance qualité [QA check].

"Il n'y a pas d'enregistrements dans le fichier" est une erreur consécutive à "Erreur ZA ligne (ZA,DA,0), le nombre doit être supérieur à 0" (survenue par exemple lorsque les lignes du tableau ont été supprimées ultérieurement).
