2.8.1. Sketch 1 - "Corps brut" de l'écrou borgne

2.8.1.1. Créer le sketch 1
2.8.1.2. Terminer le sketch 1
2.8.1.3. Les solides tournent

Commencez par créer le "corps brut" de l'écrou borgne.

  1. Dans la fenêtre d'accueil Historique 3D [3D History], sélectionnez le plan de départ XY.

    -> Le niveau sélectionné est affiché avec une structure réticulaire en arrière-plan.

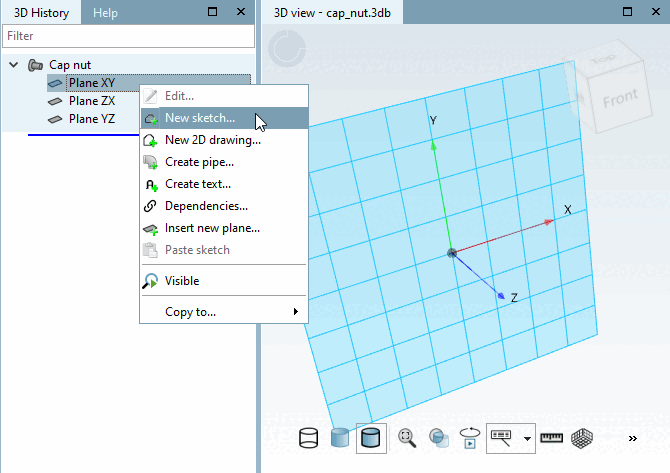

  2. Appelez le menu contextuel de la bâche XY à l'aide du bouton secondaire de la souris.

  3. Cliquez sur le point Nouveau sketch.... [New sketch...]

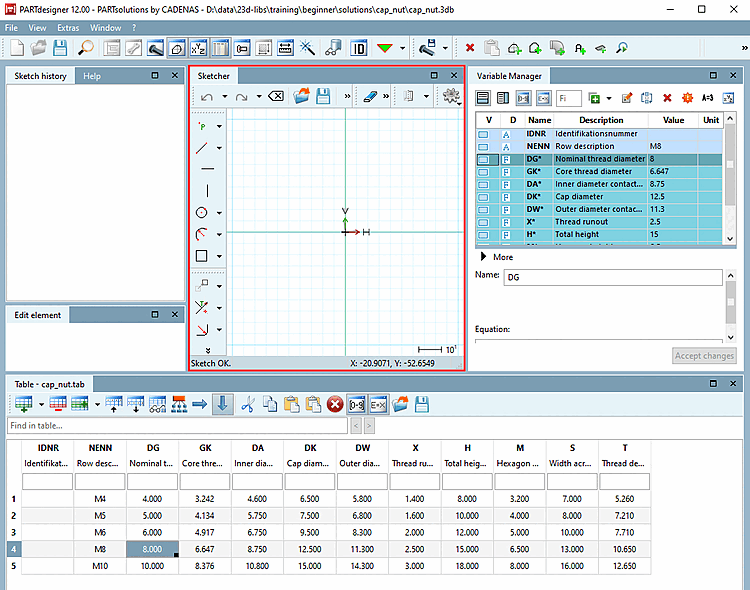

    -> Le Sketcher s'ouvre.

Les étapes suivantes consistent à créer l'esquisse 2D de l'écrou borgne, comme illustré ci-dessous.

Sketch écrou borgne

Sketch écrou borgne

[Remarque]Remarque

Lors de la création de votre dessin, utilisez les indications en bas de page de PARTdesigner. Vous pouvez toujours vous y informer sur l'état du dessin ou sur la prochaine étape.
