2.8. Créer des dessins dans Sketcher

2.8.3. Sketch 3 - Insérer un filetage interne

Dans une dernière étape, l'écrou borgne reçoit un filetage intérieur.

Créez un nouveau sketch.
Appelez le menu contextuel de la bâche XY à l'aide du bouton secondaire de la souris.

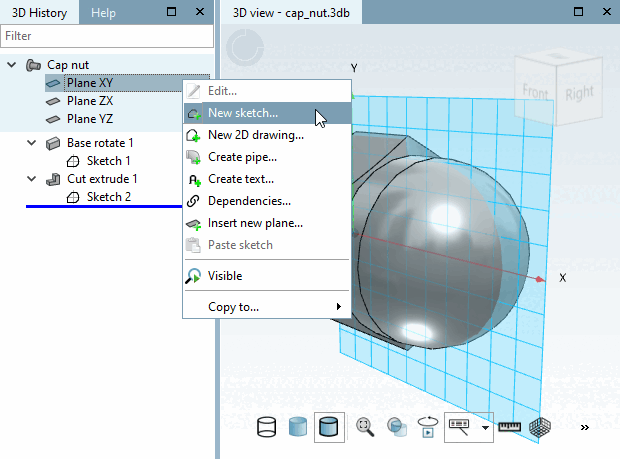

Nouveau sketch ... [New sketch ...]
Cliquez sur le bouton Rectangle insérer .
Amenez la flèche de la souris sur le point zéro des coordonnées jusqu'à ce que la capture apparaisse et fixez-la par un clic de souris.
A partir de l'origine des coordonnées, tracez le rectangle et fixez-le par un clic de souris.
Dans la boîte de dialogue Modifier les paramètres [Change parameter], saisissez T (profondeur du filetage) comme largeur, DG/2 (diamètre nominal du filetage) comme hauteur et confirmez en cliquant sur OK.

Déterminer la largeur et la hauteur du rectangle
Déterminez l' axe de rotation [Rotation axis].

Cliquez sur le bouton Filetage cylindrique sur la longueur [Cylindrical thread by length] .

	Remarque
	Les boutons Filetage cylindrique sur longueur [Cylindrical thread by length] et Filetage conique sur longueur [Conical thread by lengths] ne sont actifs que lorsqu'un axe de rotation [Rotation axis] a été défini !

Cliquez sur les entités et les zones d'esquisse correspondantes en suivant les indications du pied de page:

Sélectionner le bord extérieur. [select outer edge...]..
Sélectionner le début du filetage. [select thread start...]..
Déterminer la profondeur du filetage. [Determine depth of thread...]..
Déterminer la fin de la [Determine thread end...]...
Déterminer le côté matériel. [select material side...]..

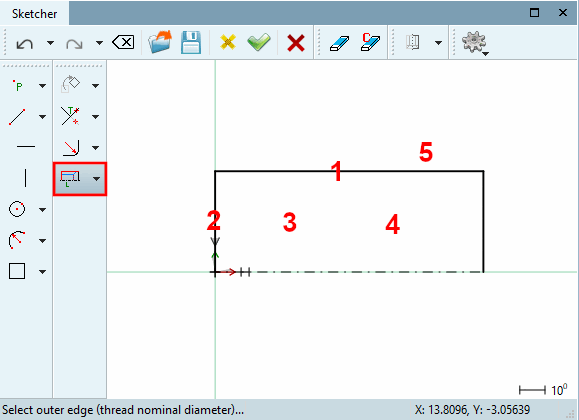

Définir le filetage

-> La fenêtre de dialogue Modifier les paramètres [Change parameter] s'ouvre.

Définissez'T-X' pour la longueur du filetage [Thread length] et'X' pour la longueur de la sortie [Run out length] (T = profondeur du filetage, X= sortie du filetage).

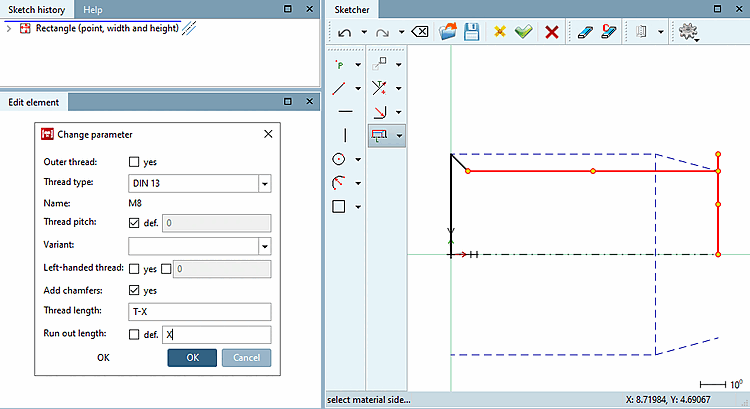

Filetage : Déterminer les paramètres

Confirmez en cliquant sur OK.

-> Le filetage est créé.

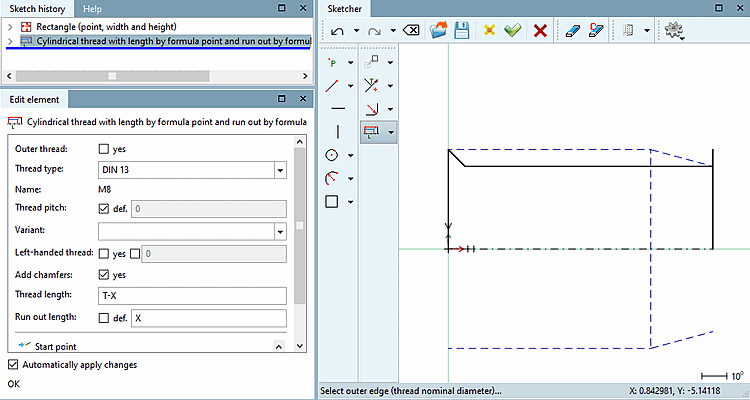

Filetage créé

Faites pivoter la ligne droite du rectangle de 30°.
Sélectionnez la ligne à faire pivoter et cliquez ensuite sur le bouton Faire pivoter la sélection [Rotate selection].
1. Choisir le point de rotation [Choose rotation point]
2. Indiquer l'angle de référence par un point [Choose reference angle by point]
3. Indiquer l'angle de rotation par un point [Choose rotation angle by point]
Faire pivoter la ligne
Ajuster la ligne sélectionnée à l'intersection commune.
Cliquez sur le bouton Ajuster les éléments [Trim elements to each other] .

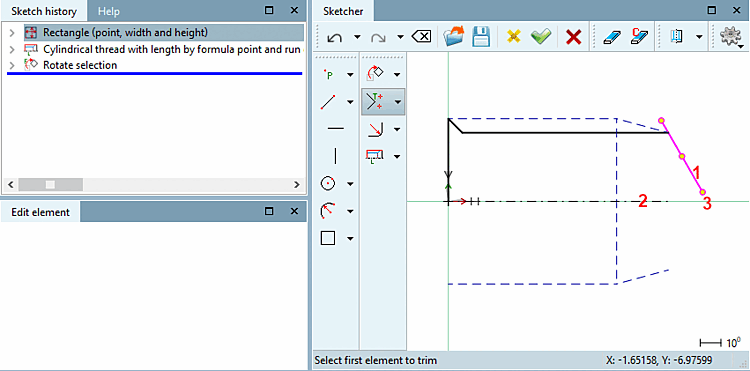

Ajuster la ligne au point d'intersection commun avec la ligne de base (axe de rotation)
1. Sélectionner le premier élément à parer [Select first element to trim]
2. Sélectionner le deuxième élément à parer [Choose second element to trim]
3. Sélectionner le point d'intersection souhaité [Choose point of intersection]
La ligne a été rognée jusqu'à l'axe de rotation
Retirez l'extrémité de la ligne qui dépasse.
Pour ce faire, cliquez sur le bouton Trim element to another [Trim element with other] .
1. Sélectionner l'élément à rogner [Choose element to trim] (sur la page de coupe)
2. Sélectionner le point d'intersection souhaité [Choose point of intersection]

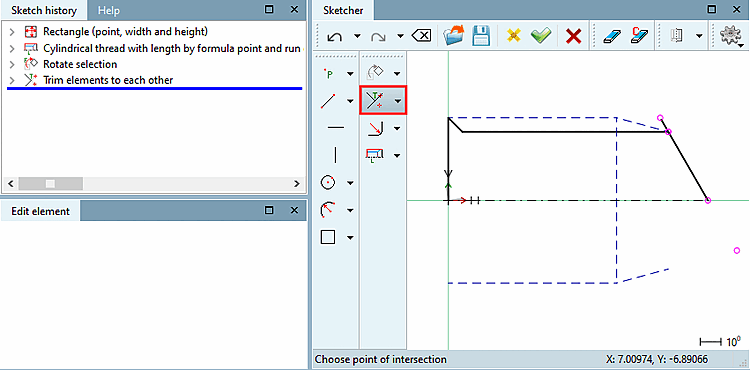

Supprimer l'extrémité de la ligne qui dépasse

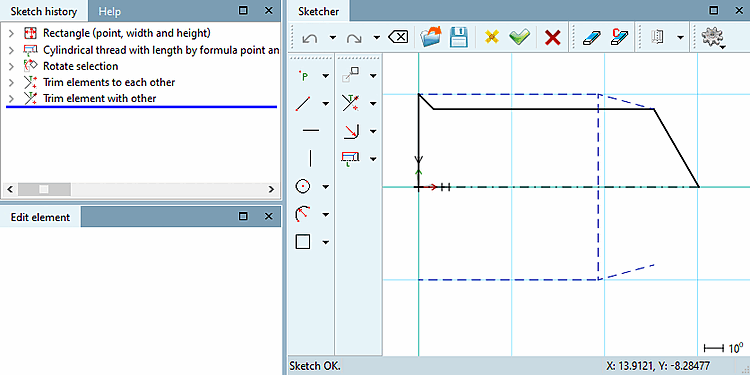

L'extrémité de la ligne qui dépassait a été supprimée.

-> Le filetage est terminé.
Cliquez sur le bouton Appliquer les modifications [Accept changes] .
Dans le menu contextuel de l' esquisse 3, sélectionner Coupe [Cut] -> Rotation.... [Rotate...]

Rotation de la coupe - Appel

-> La fenêtre d'ancrage Corps de rotation [Rotational solid] s'ouvre.

Rotation de la coupe - Aperçu
Laissez les valeurs par défaut et confirmez en cliquant sur OK.
-> L'écrou borgne terminé est affiché dans la vue 3D [3D view].

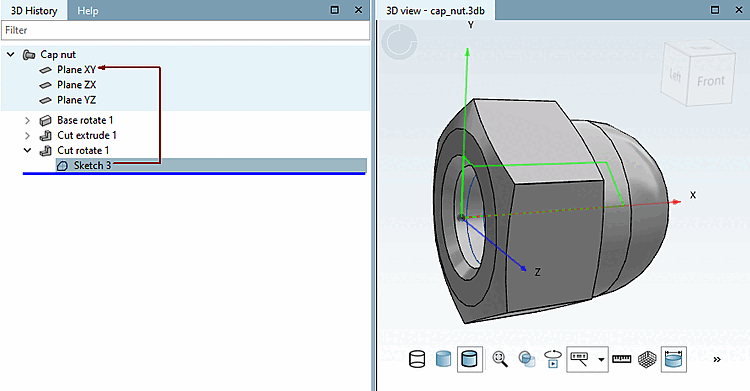

Ecrou borgne en vue 3D
Terminer avec l'écrou borgne :
- Cliquez sur Enregistrer [Save] .
  -> Si vous enregistrez pour la première fois, la boîte de dialogue Données d'identification [Identification data] s'ouvre. Effectuez les saisies correspondantes et confirmez avec OK. Comparer avec ci-dessus.
  -> La géométrie de l'écrou borgne est ainsi terminée.
- Fermez [Close] PARTdesigner et retournez à PARTproject.

  Remarque
  Pour que la géométrie soit visible dans l'aperçu, sélectionnez le fichier 3db correspondant dans la zone de dialogue Sélection du projet [Project selection].

  Ecrou borgne dans PARTproject

	Remarque
Pour que la géométrie soit visible dans l'aperçu, sélectionnez le fichier 3db correspondant dans la zone de dialogue Sélection du projet [Project selection].
