Chapitre 4. Gestion stratégique des pièces
4.10.  Configurer l'affichage des colonnes - plinkcommon.cfg -> Bloc [LINKDBFIELDS] - -
Précédent  Suivant

4.10.  Configurer l'affichage des colonnes - plinkcommon.cfg -> Bloc [LINKDBFIELDS] - -

Le bloc [LINKDBFIELDS] affiche une liste de toutes les variables LinkDB existantes.

[LINKDBFIELDS]
PRJ_PATH="<%linktable%>.PRJ_PATH","PSol Project","","1","1","0","1","0",""
VARSET="<%linktable%>.VARSET","PSol MIdent","","1","1","0","1","0",""
VARSET_UPDATE="<%linktable%>.VARSET_UPDATE","PSol MIdent","","1","1","0","1","0",""
LINE_ID="<%linktable%>.LINE_ID","Line-ID","","1","1","0","0","0",""
LINE_SUBID="<%linktable%>.LINE_SUBID","Line-SubID","","1","1","0","0","0",""
VERSION="<%linktable%>.VERSION","Version","","1","2","0","0","0",""
ERP_PDM_NUMBER_LINKTABLE="<%linktable%>.ERP_PDM_NUMBER","ERP-Number","","0","2","0","0","0",""
ERP_PDM_NUMBER="<%erptable%>.ERP_PDM_NUMBER","ERP-Number","","1","2","0","0","1",""
MAT_NAME="<%erptable%>.MAT_NAME","Material","","1","2","1","0","0",""
ACTIVE_STATE="<%linktable%>.ACTIVE_STATE","Active State","I10","1","3","1","0","0",""
REQUESTED_STATE="<%linktable%>.REQUESTED_STATE","Requested State","I10","1","3","1","0","0",""
DESCRIPTION="<%erptable%>.DESCRIPTION","Description","","1","2","1","0","0",""
VARIANT="<%linktable%>.VARIANT","Variant","","1","1","0","0","0",""

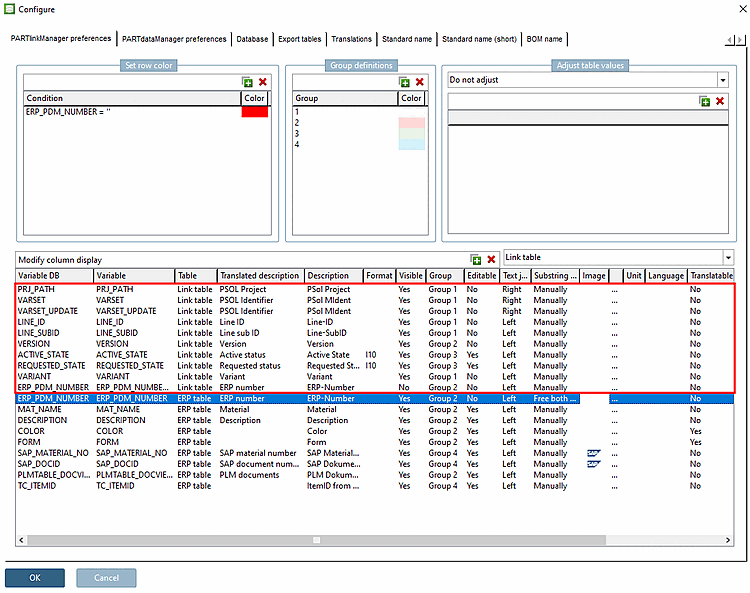

Cela correspond à la liste dans l'interface utilisateur sous PARTlinkManager -> Menu Extras -> Configurer [Configure] la boîte de dialogue -> Paramètres PARTlinkManager [PARTlinkManager preferences] Page d'onglet -> Configurer l'affichage des colonnes [Modify column display].

Créer des colonnes pour le tableau PARTdataManager

En cliquant sur Ajouter une entrée [Add entry], vous ajoutez des lignes à la liste, c'est-à-dire des options de réglage correspondantes pour l'affichage des colonnes sur les pages de PARTsolutions.

En cliquant sur Supprimer l'entrée [Delete Entry], vous supprimez la ligne sélectionnée.

[Remarque]Remarque

L'ajout et la suppression de lignes (colonnes) à cet endroit concernent la configuration interne de PARTsolutions. Il n'y a pas d'accès à la base de données.

Il peut donc arriver que des colonnes soient ajoutées alors qu'elles n'existent pas dans la base de données elle-même. Dans de tels cas, un message d'erreur apparaît lors de la connexion.

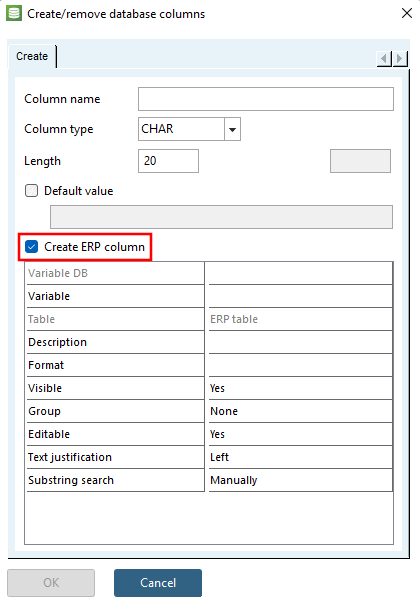

Les problèmes peuvent être facilement évités en utilisant le dialogue sous PARTlinkManager -> Base de données-> [Database] Modifier/créer des colonnes de base de données [Modify/create database columns] (avec l'option Créer une colonne ERP [Create ERP column] activée [au sein de PARTsolutions]). La nouvelle colonne est alors créée aussi bien dans la base de données que dans PARTsolutions. Pour plus de détails, voir Section 4.3, « Ajouter / supprimer des colonnes de la base de données  ».

Pour plus de détails sur la création de tables de base de données via scripting, voir Section 4.2.4.1, « Scripts d'installation  ».

Position des colonnes dans PARTlinkManager

Sélectionnez la ligne correspondante et faites-la glisser vers le haut ou vers le bas en maintenant le bouton de la souris enfoncé.

Les différentes colonnes

  • BD variable:

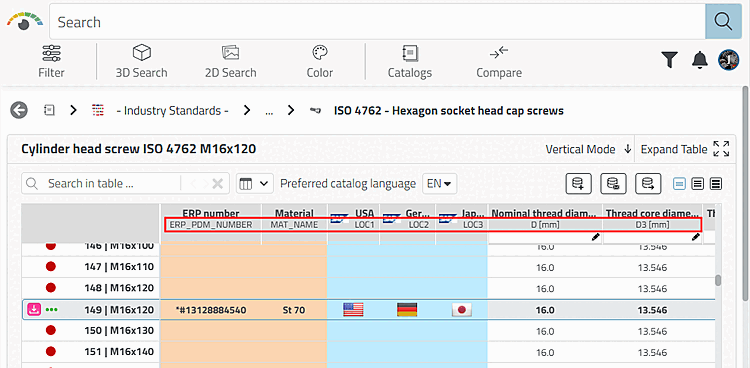

    Nom du champ dans la base de données. Par exemple, si vous exécutez une requête SQL avec select * from ERPTABLE, ces noms de colonnes seront affichés.

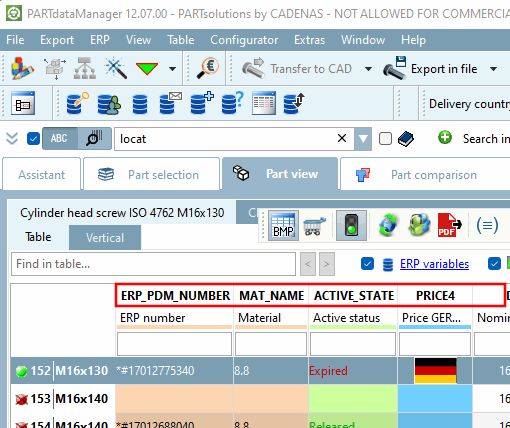

  • Variable

    Le nom est utilisé dans PARTdataManager comme nom principal de la colonne, écrit en gras.

    Les modules PARTsolutions fonctionnent en interne avec ce nom.

    [Remarque]Remarque

    Assurez-vous que c'est exactement ce nom qui est utilisé dans toutes les boîtes de dialogue de paramétrage (fichiers de configuration).

  • Tableau

    "Tableau" correspond soit à LINKTABLE soit à ERPTABLE. Les nouvelles colonnes ajoutées sont normalement inscrites dans ERPTABLE.

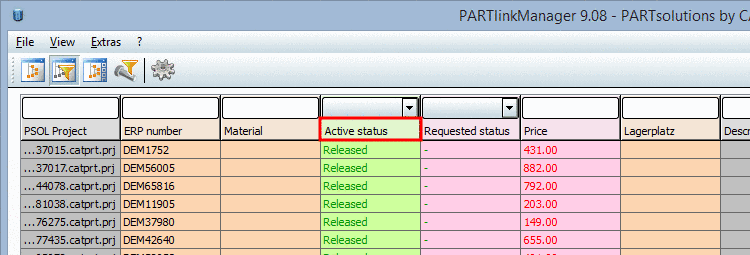

  • Description traduite [Translated description]:

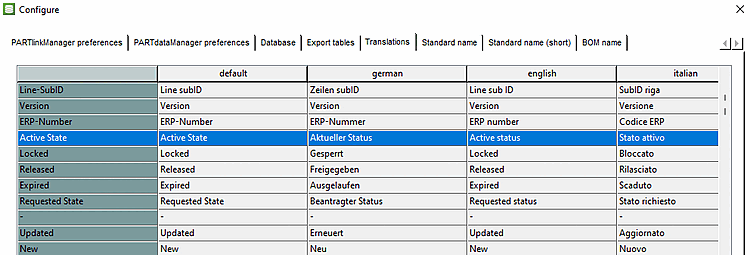

    La description traduite se trouve - si elle existe - sous PARTlinkManager -> Menu Extras -> Configurer l'environnement ERP [Configure ERP environment] -> Page d'onglet Traductions [Translations]

    L'entrée se présente aux endroits suivants :

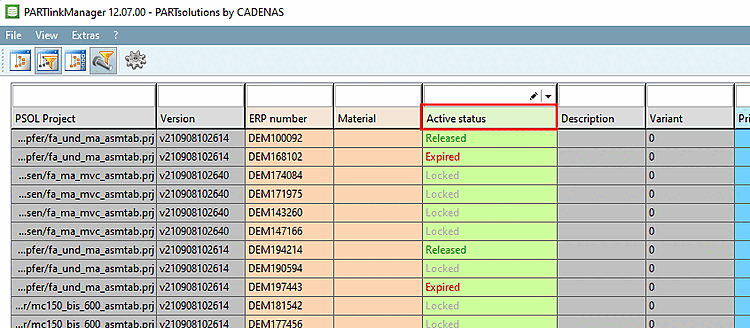

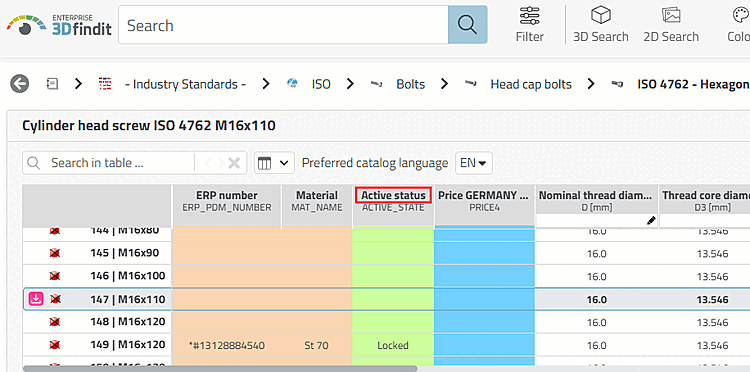

    1. Comme nom de colonne dans PARTlinkManager

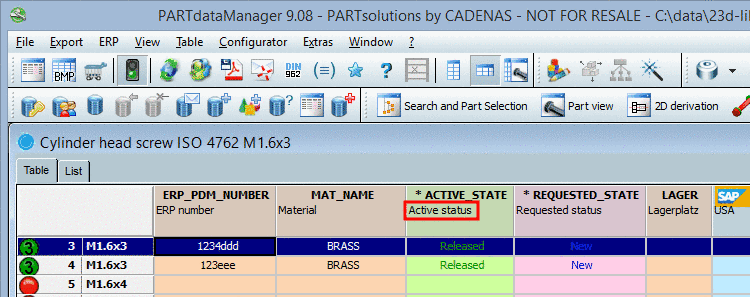

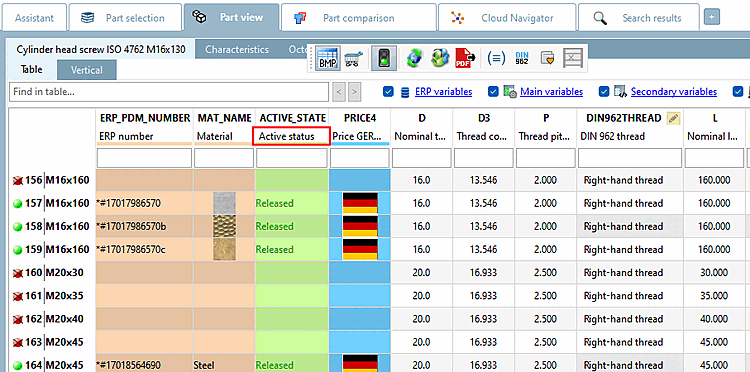

    2. Comme description de colonne en petits caractères dans PARTdataManager

  • Description:

    S'il n'y a pas d'entrée pour la langue active sous PARTlinkManager -> Outils [Extras] -> Configurer l'environnement ERP [Configure ERP environment] -> Page d'onglet Traductions [Translations], le texte sous Description est utilisé.

    Comparer avec la description traduite [Translated description].

  • Format:

    Exemples :

    • A10 : chaîne de texte d'une longueur de 10 caractères ; (valable pour le type de données CHAR et VARCHAR. La saisie n'est pas obligatoire).

    • F5.3 : nombre avec 5 décimales et 3 chiffres après la virgule (valable pour le type de données DECIMAL.)

    • I10 : nombre entier de 10 chiffres au maximum (valable pour le type de données INT et SMALLINT).

  • Visible:

    Visible correspond à la visibilité des colonnes dans la fenêtre principale de PARTlinkManager. Celle-ci peut être définie sur Oui ou Non.

  • groupe [Group]:

    Les différentes colonnes dans PARTlinkManager et PARTdataManager sont marquées en couleur.

    Le nom de groupe sous Configurer l'affichage des colonnes [Modify column display] -> Colonne groupe [Group] correspond aux noms de groupe sous Définitions de groupe [Group definitions].

    (Ne pas confondre ce "groupe [Group]" avec le groupe d'utilisateurs (dans le sens de "rôle" !)

    Pour plus de détails, voir Section 4.9.7, «  Couleurs d'arrière-plan pour les colonnes ERP/PDM / plinkcommon.cfg -> Bloc [GROUP_COLORS] -> Clé GROUP<Nombre  »

  • Éditable [Editable]:

    Dans la fenêtre principale de PARTlinkManager, il y a un bouton Editer [Edit]. Ce bouton vous permet d'accéder à la fenêtre Editer ligne [Edit row], où vous pouvez éditer les champs de la base de données. Si le champ est réglé sur "Non", il n'y a pas d'accès.

  • Orientation du texte [Text justification]

    Plage de valeurs Gauche | Droite: Si le contenu du champ ne peut pas être affiché entièrement, l'extrémité gauche ou droite est affichée (dans PARTlinkManager, par exemple, l'extrémité du chemin est affichée dans la colonne Projet PSOL [PSOL Project] ).

  • Recherche de chaînes partielles [Substring search]:

    ...Correspond à la fonction de recherche dans PARTdataManager:

    • Manuel [Manually]: par exemple, pour trouver l'expression "G23" dans la chaîne "AUG329422", la recherche doit être définie comme "*G32*" en utilisant des caractères génériques.

    • Libre des deux côtés [Free both sides]: Avec ce réglage, il suffit d'entrer "G32" pour obtenir le résultat souhaité.

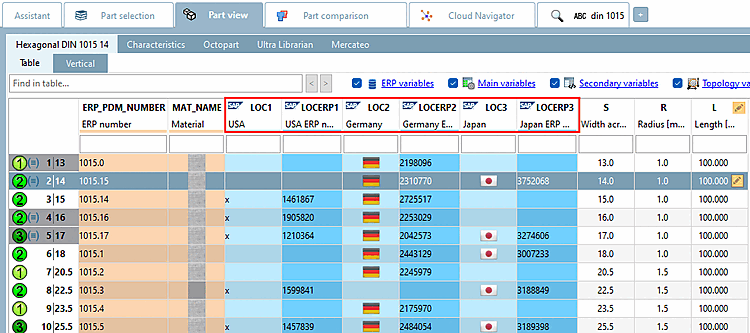

  • Image:

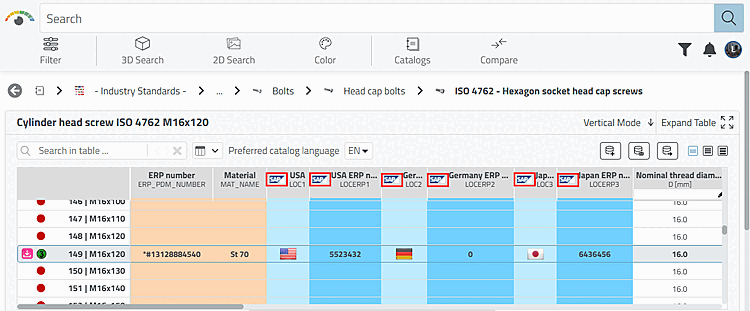

    Vous pouvez utiliser des icônes dans l'en-tête de colonne du tableau des caractéristiques matérielles dans PARTdataManager/3Dfindit. Vous pouvez ainsi marquer le contenu des colonnes comme étant des informations de systèmes externes (SAP par exemple).

    Avec Cliquez sur le bouton Parcourir ... Le bouton devient un Fenêtre de l’explorateur. Sélectionnez l’icône souhaitée. Le chemin d’accès à la mémoire par défaut est $CADENAS_SETUP/bitmaps.

    • PARTlinkManager: Attribuez l'icône à la variable (colonne) souhaitée.

    • PARTdataManager: affichage de l'icône dans l'en-tête de colonne correspondant du tableau.

  • Unité [Unit]: choisissez en option l'unité correspondante (longueur, poids, etc.).

  • Langue [Language]: indiquez la langue de LinkDB pour vous assurer que la recherche plein texte fonctionne de manière optimale.

    [Remarque]Remarque

    Les méthodes appliquées en interne, comme le stemming, augmentent l'efficacité de la recherche plein texte. Cependant, le stemming fonctionne différemment dans chaque langue. Il est donc nécessaire de connaître le langage de la LinkDB.

  • Traduisible [Translatable]:

    Condition préalable: si TRANSLATIONTABLE est rempli de valeurs pour certains numéros ERP, variables et langues et si précisément ces variables ont été mises à "Oui" dans cette option, elles seront affichées dans 3Dfindit ou PARTdataManager.

    [Remarque]Remarque

    En règle générale, le remplissage est automatisé par script.

    Les traductions peuvent être ajoutées, récupérées et supprimées en vbs/c++ :

    • addRecordToTranslationTable

    • getValuesFromTranslationTable

    • removeRecordFromTranslationTable

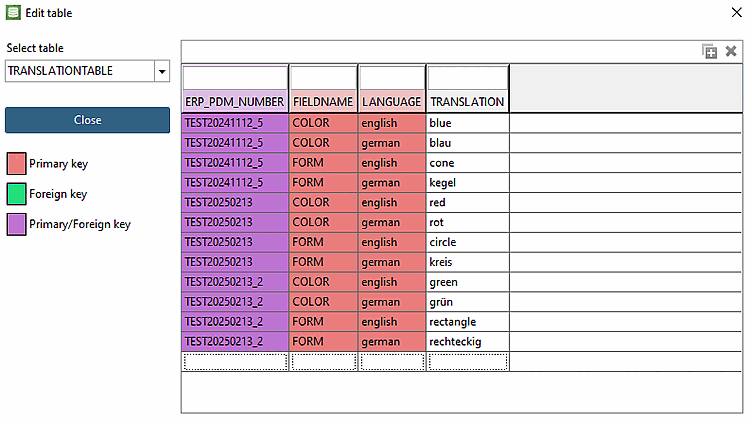

    PARTlinkManager > "Outils [Extras]" Menu > Base de données [Database] > Éditer des tables supplémentaires [Edit additional tables]

    PARTlinkManager > "Outils [Extras]" Menu > Base de données [Database] > Éditer des tables supplémentaires [Edit additional tables]

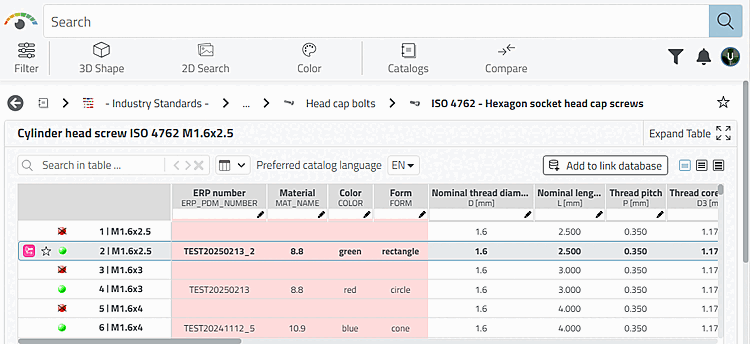

    Exemple : 3Dfindit avec interface utilisateur en anglais

    Exemple : 3Dfindit avec interface utilisateur en anglais

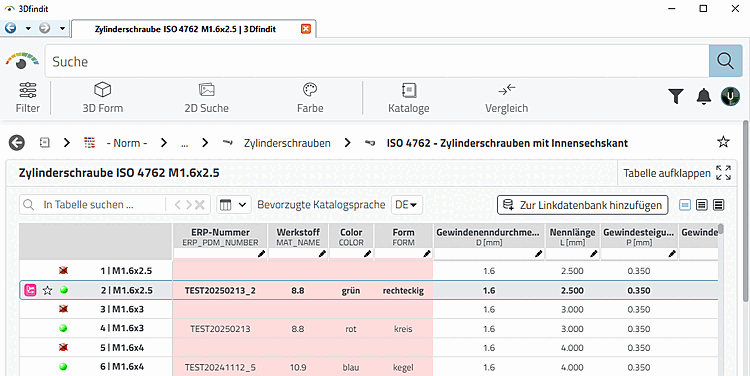

    Exemple : 3Dfindit avec interface utilisateur en allemand

    Exemple : 3Dfindit avec interface utilisateur en allemand
