1.3.5.2.1.  Présentation

Dans la zone de dialogue Représentation [Display], vous pouvez effectuer les réglages suivants :

  • Ombrage [Shading]:

    Dans la zone de liste, vous trouverez les possibilités de sélection suivantes :

    • Chants [Edges]

    • Bords cachés (gris) [Hidden lines (gray)]

    • Bords cachés [Hidden lines]

    • Ombragé [Shaded]

    • Ombragé avec bords [Shaded with edges]

    • Schématiquement [Schematic]

    [Remarque]Remarque

    Le réglage désigne uniquement la valeur par défaut lors du chargement de la pièce Vous pouvez modifier le mode d'affichage via les barres d'outils correspondantes dans l'interface du programme.

  • Lignes dans la couleur du composant [Lines in part color]

    La couleur du composant se réfère à la couleur d'un composant individuel dans l'assembly. Cette option ne s'applique donc qu'aux assemblages contenant des composants colorés.

  • L'adoucissement des bords [Antialiasing] lisse les contours des composants.

  • Rouge/Cyan [Red/cyan]

    Représentation du composant en aperçu plastique 3D. L'effet tridimensionnel n'apparaît qu' avec l'utilisation de lunettes rouge-cyan !

    La pièce sélectionnée est représentée alignée pour augmenter l'effet plastique. L'arrière-plan s'assombrit automatiquement. L'option Effet rouge/cyan est indépendante du mode d'affichage (Lignes [Lines], Bords cachés [Hidden lines], Ombré [Shaded], etc.) est applicable.

    La case à cocher permet d'activer ou de désactiver l'option par défaut.

  • Bouton rouge/cyan [Red/cyan button]

    Déterminez la position (coin) dans la zone de liste.

  • Système de coordonnées Afficher les cotations [Show coordinate system dimensions]

    La case à cocher permet d'activer ou de désactiver l'affichage des cotes.

  • Système de coordonnées (grand) [Coordinate system (large)]

    La case à cocher permet d'activer ou de désactiver le grand système de coordonnées au centre de la pièce.

    Système de coordonnées (petit) [Coordinate system (small)]

    La zone de liste permet d'activer ou de désactiver le petit système de coordonnées (celui dans le coin) et de définir la position (coin).

  • Afficher la grille de mesure [Show measuring grid]

    Lorsque cette case est cochée, la grille de dimensions reste active même après un redémarrage du logiciel. Le bouton de la barre d'outils de la visionneuse 3D fonctionne indépendamment de cette case à cocher et ne reste pas actif après un redémarrage.

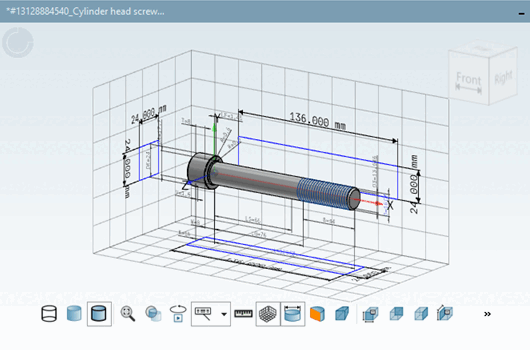

    Grille de mesure dans la vue 3D

    Grille de mesure dans la vue 3D

  • Type de système de coordonnées (petit) [Type of coordinate system (small)]

    • Système de coordonnées [Coordinate system]

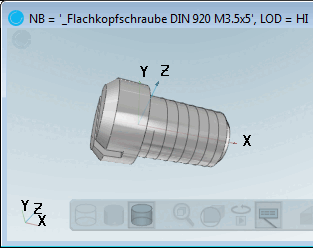

      Système de coordonnées en bas à gauche

      Système de coordonnées en bas à gauche

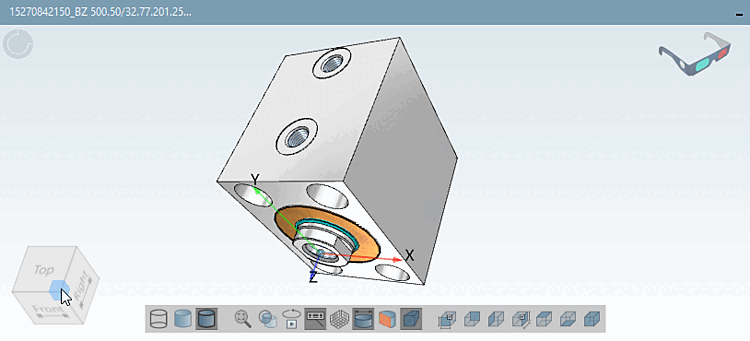

    • Cube d'orientation [Orientation cube]

      Utilisez le cube d'orientation [Orientation cube] pour faire pivoter facilement la vue 3D. Cliquez sur une arête, un coin ou une face pour la faire avancer. Cliquez à plusieurs reprises sur une face pour faire pivoter la pièce autour de la perpendiculaire à la face.

      Angle

      Angle

      Surface

      Surface

      Chant

      Chant

      Les surfaces latérales avec des flèches ont également des cotes (comme les icônes dans la barre d'outils).

  • Affichage en perspective [Perspective view]

    An, de

  • Rotation après chargement [Rotation after loading]

    An, de

  • Ombre [Shadow]

    An, de

  • Grille [Grid]

    Marche, arrêt et réglage de la couleur

    Sans ombres ni trames

    Sans ombres ni trames

    Avec des ombres et des trames

    Avec des ombres et des trames

  • Texture brillante [Highlight texture]

    • Texture brillante [Highlight texture] En combinaison avec le type de représentation "Ombré [Shaded]" ou "Ombré avec arêtes [Shaded with edges]", il est possible de sélectionner une texture dite brillante pour la surface d'un élément de construction. Vous trouverez la sélection correspondante dans la zone de liste.

  • Dessin au crayon [Sketching]

    La zone de liste permet de procéder à différentes adaptations.

    Vous trouverez également un bouton correspondant sur l'interface du programme.

  • Points d'attache [Connection points]

    • Afficher les points d'attache [Show connection points]

    • Masquer les points d'attache [Hide connection points]

    • Afficher les points d'attache actifs [Show active connection points]

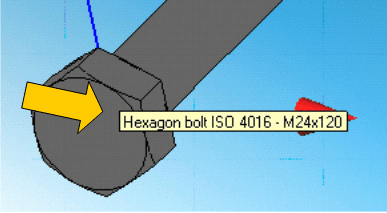

  • Infobulles pour les composants [Tooltips for parts]

    Affichage ou masquage des informations succinctes sur les composants (contact de la souris)

  • Textes et classes [Texts and classes]

    "Textes et classes [Texts and classes]" désactivé

    "Textes et classes [Texts and classes]" désactivé

    "Textes et classes [Texts and classes]" activé

    "Textes et classes [Texts and classes]" activé

    Voir également à ce sujet la rubrique Section 5.12.7, « Classer les points d'attache  » in eCATALOG 3Dfindit.
