8.3.1. Exemple 1 : Recherche d'une vis à tête cylindrique M8x50

On cherche une vis à tête cylindrique de diamètre nominal 8, longueur 50, avec une tête basse.

  1. Saisissez le ou les termes de recherche.

    [Remarque]Remarque

    • Vous pouvez saisir tous les termes en une seule fois

      ou bien successivement de manière individuelle.

    • Les fabricants de catalogues n'utilisent pas toujours les mêmes désignations, même pour des composants similaires. Veillez donc à ne rien exclure avec les termes choisis.

      Il est préférable de rechercher "vis" plutôt que "vis à tête cylindrique". En anglais notamment, la recherche de "screw" devrait être plus pertinente.

      Dans l'exemple présenté ici, la différence dans les résultats de recherche est minime.

      Vous pouvez également effectuer une recherche avec des termes d'une autre langue : Donc en GUI allemand avec ""screw 8 50 low head" ou en GUI anglais avec "Schraube 8 50 niedriger kopf".

    • Souvent, moins de termes de recherche donnent de meilleurs résultats.

    • La recherche avec "8 50" n'est peut-être pas aussi précise que la recherche avec "M8x50" ou "8x50" ou "m8 50", mais vous êtes sûr de n'exclure aucun catalogue de fabricants.

    • Si vous êtes sûr du nom de la variable, vous pouvez également effectuer une recherche avec "D=8" et "L=50".

    • Si vous souhaitez exclure quelque chose, vous pouvez le faire en utilisant "NOT".

      Schraube 8 50 niedriger kopf NOT verzinkt

    • Vous trouverez des détails sur toutes les options de recherche sous Section 3.1.6.4.3.2, «  Recherche plein texte: options de recherche détaillées  » in ENTERPRISE 3Dfindit (Professional) - Utilisateurs

  2. Commencer la recherche en cliquant sur .

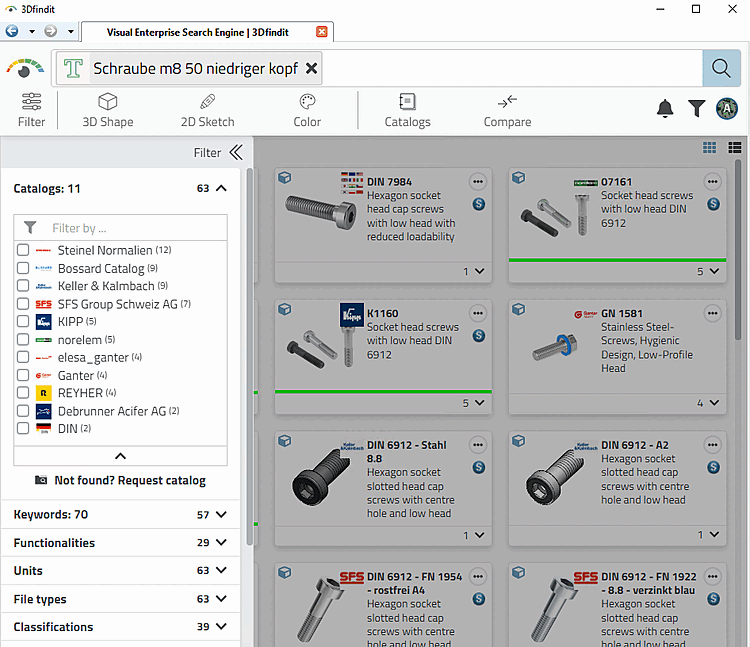

    Résultats de la recherche

    Résultats de la recherche

    Dans la zone de dialogue Filtre à gauche, vous voyez dans quels catalogues des résultats ont été obtenus, ainsi que le nombre total de résultats. En cochant les cases de sélection, la recherche est immédiatement relancée. Dans l'exemple ci-dessus, il est possible de se limiter à un fabricant de catalogues.

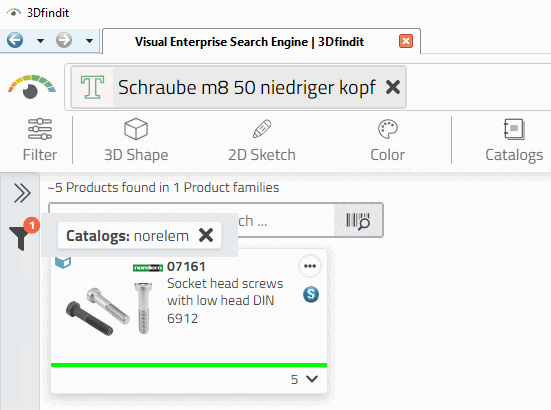

    Exemple : filtre catalogue "norelem

    Exemple : filtre catalogue "norelem

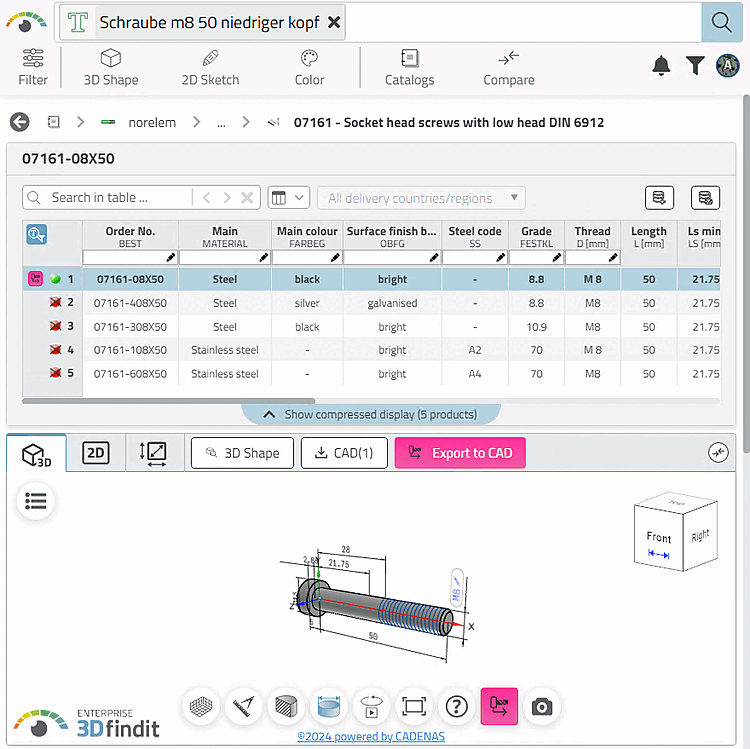

  3. Ouvrez le résultat souhaité.

    -> 5 lignes de tableau sont affichées. Pour toutes, "Thread M8" et "Length 50" s'appliquent.

    Pour plus de détails sur la vue des pièces, voir Tableau et Vue 3D.

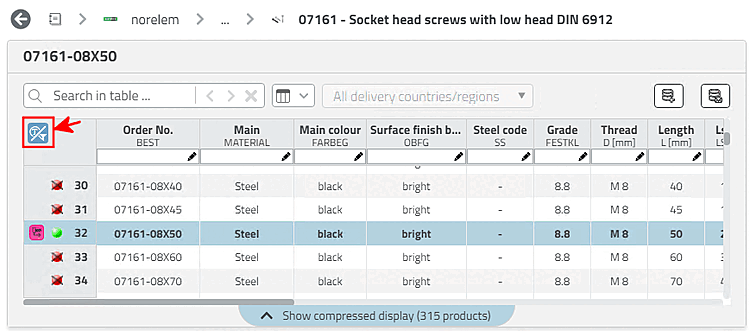

  4. Cliquer sur le filtre de résultats de recherche (créé par l’indication « m8 50 »). Non filtré, le tableau 315 produits.

  5. Poser Le filtre à nouveau en cliquant sur , sélectionnez la ligne souhaitée et cliquez sur Cliquez sur le bouton Exporter vers la CAO .

    -> La pièce est exportée.

    -> Une fois l'exportation terminée avec succès, un message correspondant apparaît.

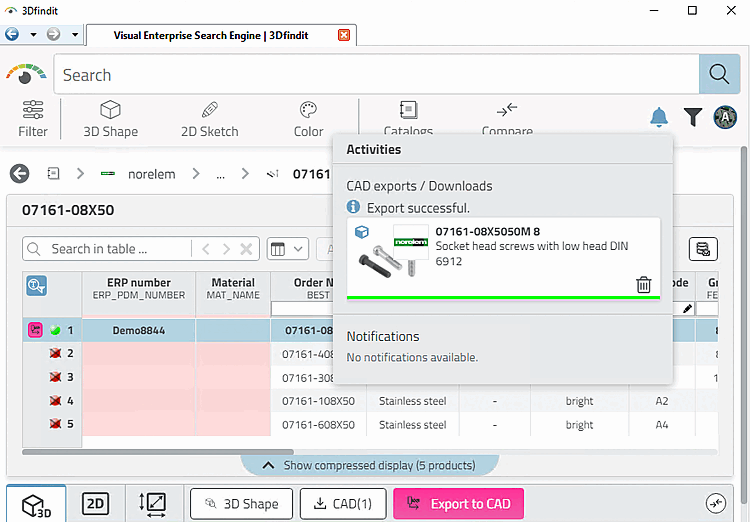

    Exportation réussie

    Exportation réussie

    [Remarque]Remarque

    La question de savoir si l'exportation est toujours autorisée ou si elle ne l'est que pour les pièces qui ont un bitmap de statut vert dépend du flux de travail défini au sein de l'entreprise.
