5.11.1.2. Cotez l'objet *.3db

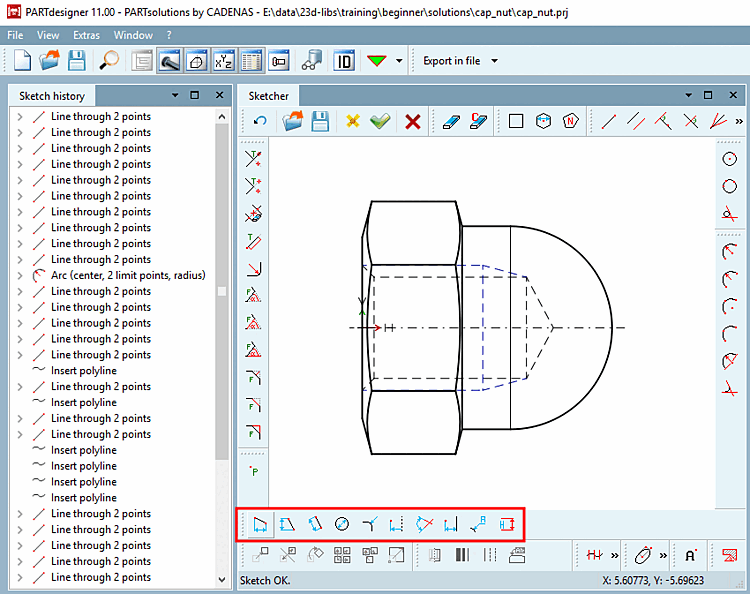

A l'aide des outils correspondants de la barre d'outils Dimensionnement [Dimensioning], l'objet *.3db peut être coté dans Sketcher.

  1. Par exemple, si vous souhaitez saisir une mesure horizontale (ici la hauteur totale), cliquez sur le bouton Mesure verticale à 2 points [Vertical dimensioning at 2 points] dans la barre d'outils de dimensionnement [Dimensioning].

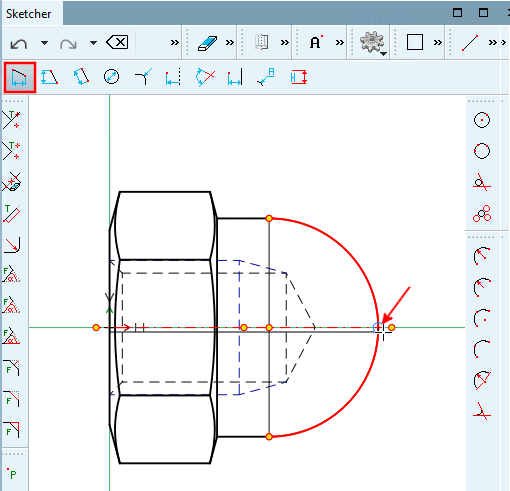

  2. Amenez la flèche de la souris sur la première ligne jusqu'à ce que la prise apparaisse et fixez-la par un clic de souris.

  3. Répétez cette étape pour la deuxième ligne.

  4. Faites glisser les lignes de cotation jusqu'à la position souhaitée et fixez-les en cliquant avec la souris.

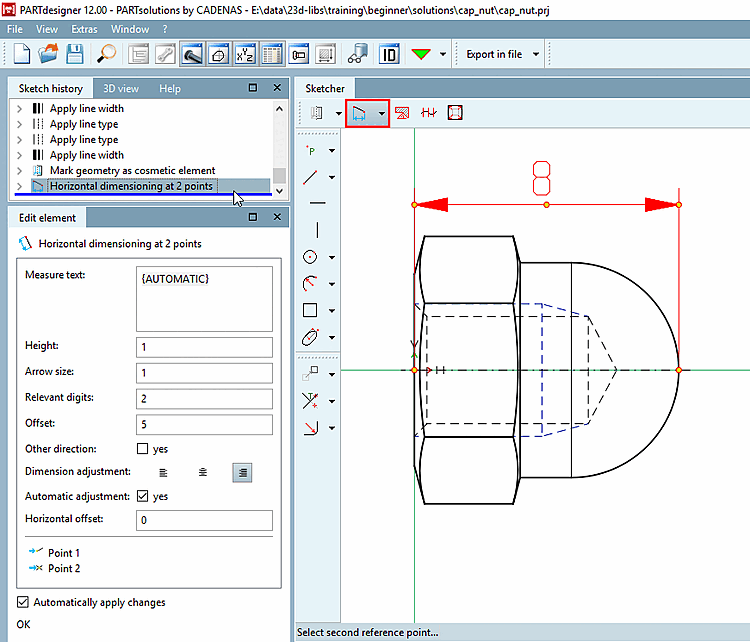

    -> La cote devient visible et les paramètres de réglage de la cote apparaissent dans la fenêtre du docking Editer l'élément [Edit element].

    Exemple de "mesure horizontale

    Exemple de "mesure horizontale

  5. Déterminez les différents paramètres :

    • Texte des mesures [Dimension text]:

      Par défaut,"{AUTOMATIC}" apparaît entre accolades.

      "AUTOMATIQUE" utilise la valeur actuelle issue de la géométrie.

      Formez le texte de la cote de [Dimension text] manière statique ou dynamique ou mixte statique-dynamique.

      Texte des dimensions [Dimension text]: statique

      Saisissez n'importe quel texte statique.

      Hello

      Texte des dimensions [Dimension text]: statique-dynamique

      Combiner les deux possibilités.

      K={K}

      Texte des dimensions [Dimension text]: dynamique

      Indiquez uniquement la variable souhaitée. La valeur correspondante est générée dynamiquement.

      {L}

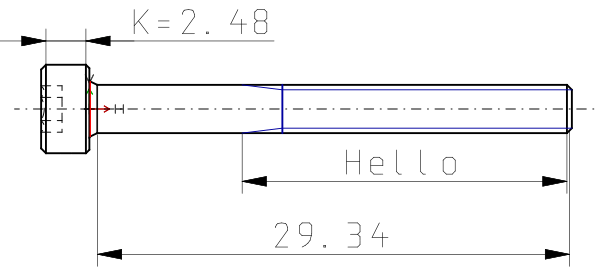

      Texte sur mesure - 3 possibilités

      Texte sur mesure - 3 possibilités

    • Hauteur [Height]: Taille du type

    • Taille de la flèche [Arrow size]:

    • Les chiffres pertinents [Relevant digits]: Permet de définir les chiffres après la virgule [Decimal digits] du texte de la mesure [Dimension text].

    • Décalage [Offset]: distance entre la ligne de cotation et le corps de l'enveloppe.

    • Autre direction [Other direction]: la ligne de cotation est positionnée sur l'autre côté de l'objet.

    • Alignement des dimensions [Dimension adjustment]:

      Orientation des dimensions [Dimension adjustment]: gauche

      Orientation des dimensions [Dimension adjustment]: gauche

      Alignement des dimensions [Dimension adjustment]: centré

      Alignement des dimensions [Dimension adjustment]: centré

      Orientation des dimensions [Dimension adjustment]: à droite

      Orientation des dimensions [Dimension adjustment]: à droite

    • Alignement automatique [Automatic adjustment]:

      • La case à cocher est désactivée : L'indication sous Alignement des dimensions [Dimension adjustment] est prise en compte dans tous les cas.

      • Case à cocher activée: : L'indication sous Alignement des dimensions [Dimension adjustment] n'est prise en compte que si la dimension ne passe pas entre les flèches.

    • Décalage horizontal [Horizontal offset]: détermine le décalage horizontal du texte de la cote à partir du centre.

    [Remarque]Remarque

    Pour répondre à des exigences élevées en matière de design, créez les plans cotés en externe et mettez-les à disposition, par exemple, sous forme de fichiers DWG/DXF. Voir à ce sujet la rubrique Section 5.11.2, «  Créer et importer/convertir des vues de cotes en externe  ».

    La génération dynamique du contenu des variables dans le texte de la mesure n'est possible que de la manière décrite ci-dessus !

  6. Cliquez sur le bouton Appliquer les modifications [Accept changes] .

    -> La vue nouvellement créée est représentée dans la zone de menu Historique 3D [3D History].

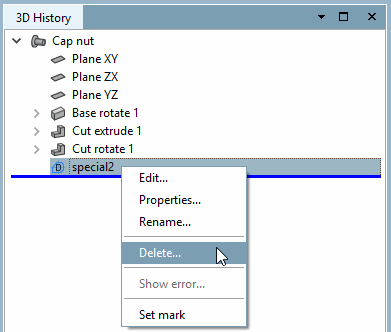

    Avec la commande Supprimer [Delete...] du menu contextuel... permet de supprimer la vue de cotation supplémentaire.

  7. Ouvrez le composant dans le PARTdataManager.

    -> La propre vue de cotation créée est maintenant disponible en plus sous Données techniques [Technical details].

    PARTdataManager- Vues de cotation [Dimensioning views]

    PARTdataManager- Vues de cotation [Dimensioning views]
