5.12.12.4.2. Attribuer une classe

Pour classer un élément de construction, c'est-à-dire l'attribuer à une certaine classe, procédez comme suit :

  1. Sélectionnez le fichier de projet de l'élément de construction que vous souhaitez classer.

  2. Cliquez sur Parcourir ... dans le champ Classification (ma_classe1).

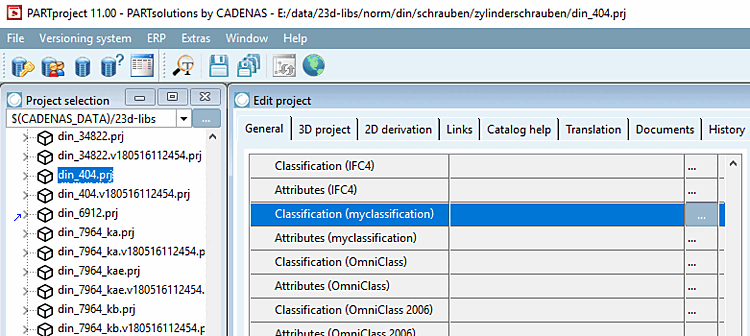

    Général [General] -> Classification (ma_classe)

    Général [General] -> Classification (ma_classe)

  3. -> La boîte de dialogue Classification s'ouvre.

    Boîte de dialogue "Classification [Classification]

    Boîte de dialogue "Classification [Classification]

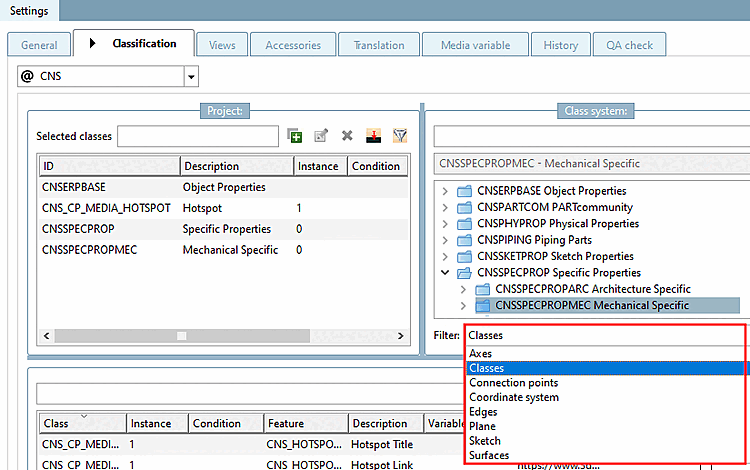

  4. Sous Filtre [Filter], sélectionnez Classes.

    -> L'arbre de classification s'affiche maintenant.

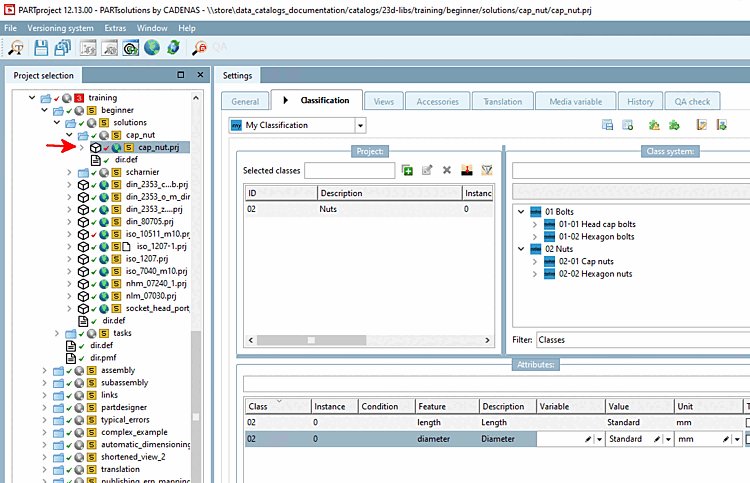

  5. Choisissez la classe au sein de votre classification dans laquelle le composant sélectionné doit être inclus.

  6. Attribuez la classe en double-cliquant ou bouton fermé.

  7. Fermez la fenêtre en cliquant sur OK.

  8. Enregistrez les modifications.

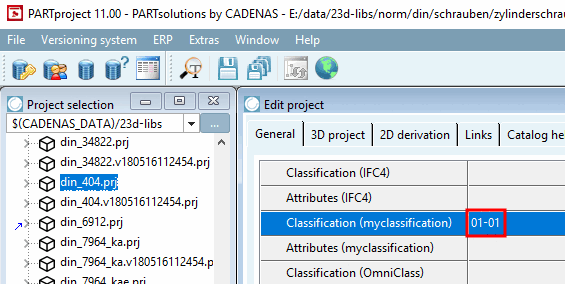

  9. -> Dans le champ Classification (myclass), le répertoire sélectionné apparaît.
