La partie supérieure de la page avec les menus et les barres d'outils est toujours visible. Les menus, points de menu, boutons et barres d'outils qui doivent être affichés peuvent être entièrement contrôlés par un fichier de configuration. Voir à ce sujet Section 1.6.8.2, «  Optimiser les menus, les éléments de menu, les barres d'outils, les boutons et les commandes de menu contextuel  » in PARTsolutions Administration - Manuel .

Barres de menu et d'outils

La partie inférieure de la page change fondamentalement en fonction de la sélection actuelle des onglets.

Cavalier

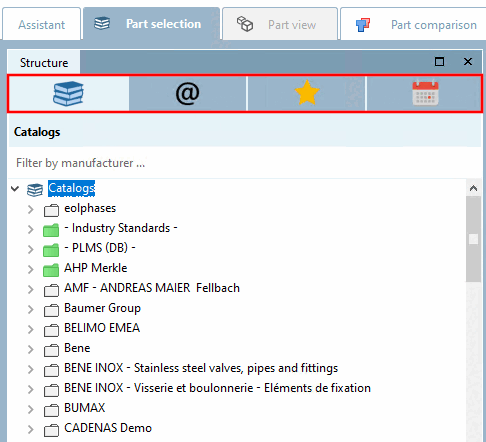

Fig. „ Sélection des pièces [Part selection]: interface de démarrage PARTdataManager“affiche l’interface de démarrage de PARTdataManager. Pour cela, vous pouvez à tout moment en cliquant sur l’onglet Sélection de pièces [Part selection], où le dernière sous-section sélectionnée s’affiche à nouveau, c’est-à-dire qu’elle n’est pas assurez-vous de catalogues [Catalogs], mais peut-être aussi classements [Classifications], favoris [Favorites], Ouvert Numérisation de projets [Opened projects], de documents [Document scan].

Une fois la recherche effectuée, la page d'onglet Résultats de la recherche [Search results] est automatiquement chargée.

Lorsqu'un projet spécifique est chargé, l'interface utilisateur passe à la vue Pièces [Part view]. Toutes les caractéristiques du projet y sont affichées (vue Tableau [Table] ou Verticale [Vertical] ). Chaque caractéristique peut être contrôlée à l ' [3D view] aide d'une vue 3D [3D view]. Avant de transférer le projet vers le système de CAO, il est possible de déterminer ici la caractéristique souhaitée.

Remarque Vous pouvez à tout moment passer d'une page d'onglet à l'autre en cliquant sur un onglet. L'appel de la vue des pièces [Part view] est facultatif. Il est déjà possible de déterminer des caractéristiques concrètes dans la zone de dialogue Sélection des pièces [Part selection]. Il est alors possible de transférer la pièce vers le système de CAO en cliquant sur Transférer vers CAO [Transfer to CAD] ou d'ouvrir d'abord la page d'onglet Comparaison de composants [Part comparison]. Ici, il est possible d'effectuer une vérification textuelle ou 2D/3D, puis de transférer la pièce vers le système de CAO.

La zone de dialogue sous les onglets (Assistant [Assistant], Sélection des pièces [Part selection] (avec sous-domaines Catalogues [Catalogs], Classifications, Favoris [Favorites], Historique [History], Numérisation de documents [Document scan] ), Vue des pièces [Part view], Comparaison des composants [Part comparison], Cloud Navigator, Résultats de recherche [Search results] ) est contrôlée par ces derniers.

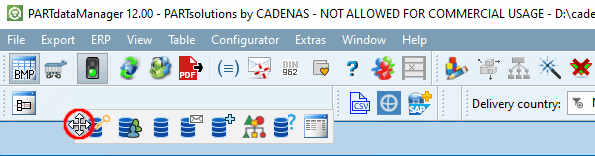

Vous pouvez déplacerles barres d'outils par glisser-déposer en cliquant sur la poignée.

Dockings

L'interface utilisateur est construite à l'aide de fenêtres de docking.

Vous pouvez organiser les fenêtres comme vous le souhaitez. Les modifications sont enregistrées et réapparaissent au prochain chargement.

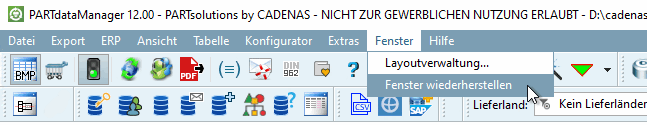

Vous avez peut-être déplacé les différentes fenêtres d'ancrage pour essayer quelque chose et vous souhaitez maintenant simplement revenir au réglage par défaut ? Cliquez sur Restaurer les fenêtres [Restore window] dans le menu Fenêtre [Window].

Afficher ou masquer les docks

Sélection des pièces [Part selection]: par commande de menu contextuel dans la zone de menu et de la barre d'outils, vous pouvez afficher ou masquer les différents docks.

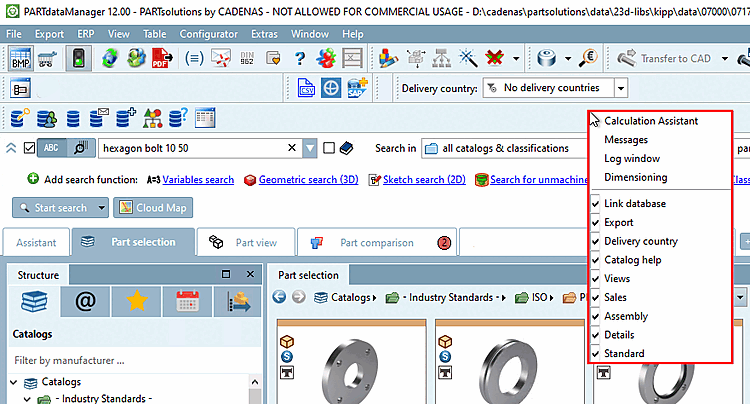

Sélection des pièces [Part selection]: Afficher ou masquer les docks

Vue des pièces [Part view]: par une commande de menu contextuel au-dessus d'une fenêtre, vous pouvez afficher ou masquer les différents dockings.

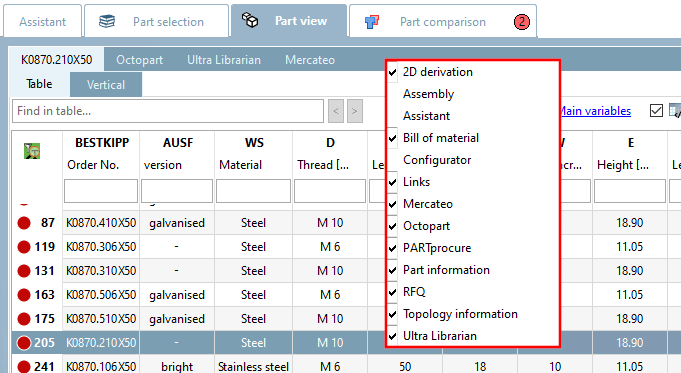

Vue des pièces [Part view]: afficher ou masquer les docks

Effectuer des changements de position

Pour effectuer des modifications de position, cliquez sur la barre de titre d'une fenêtre d'accueil et faites-la glisser vers la position souhaitée en maintenant le bouton gauche de la souris enfoncé. Si vous relâchez le bouton de la souris en dehors de la fenêtre principale, celle-ci apparaît détachée en tant que fenêtre unique, ce qui vous permet de la déplacer également sur un deuxième moniteur.

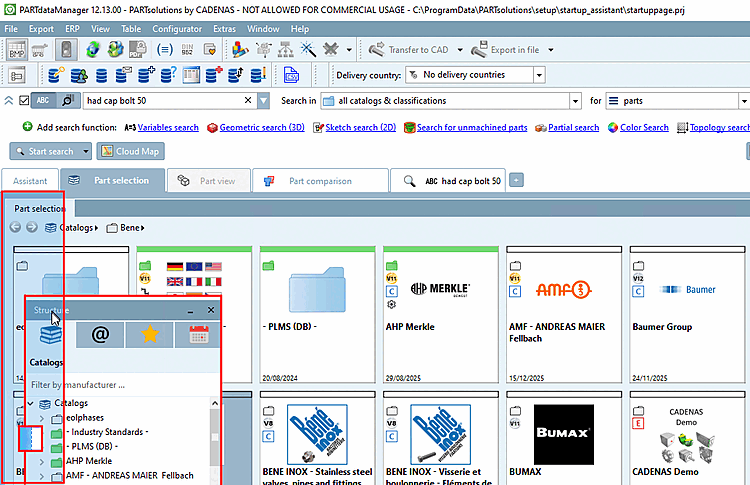

Si vous déplacez la fenêtre d'ancrage à déplacer sur la zone des onglets, une zone libre s'ouvre.

Si vous faites passer la fenêtre d'ancrage à déplacer sur la barre de titre d'une autre fenêtre d'ancrage et que vous y relâchez le bouton de la souris, la fenêtre apparaît avec l'autre fenêtre dans la même fenêtre d'ancrage avec son propre onglet.

Vous trouverez une description détaillée de la méthode de placement sur Section 3.1.5.4, « Méthode de placement pour les fenêtres de docking  ».
