2.6.12.  Classer la pièce

Description de la fonction

Avec la fonction Classifier pièce [Classify part] Vous pouvez classer vos propres pièces. [22]

Caractéristiques :

  • Déplacement ou insertion de produits individuels / familles de produits dans une structure existante

  • Propositions de classes sur la base des produits existants dans le catalogue d'objectifs

  • Attribution d'attributs de classe pendant l'exécution (saisie libre ou sur la base des caractéristiques topologiques lues de la pièce à classer)

Déroulement

  1. Charger la pièce à classer dans la CAO.

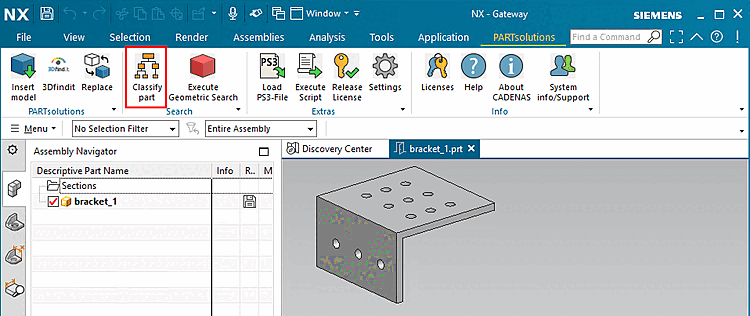

  2. Appelez l’assistant de classification [Classification Wizard] en cliquant sur partie classifier [Classify part] sur.

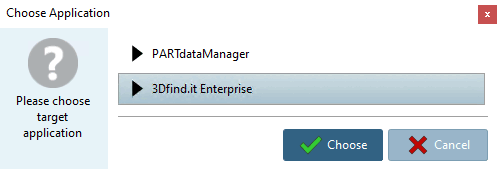

    -> Selon les réglages et les circonstances, la boîte de dialogue Sélectionner une application [Choose Application] s'ouvre le cas échéant.

    -> La boîte de dialogue Classification s'ouvre.

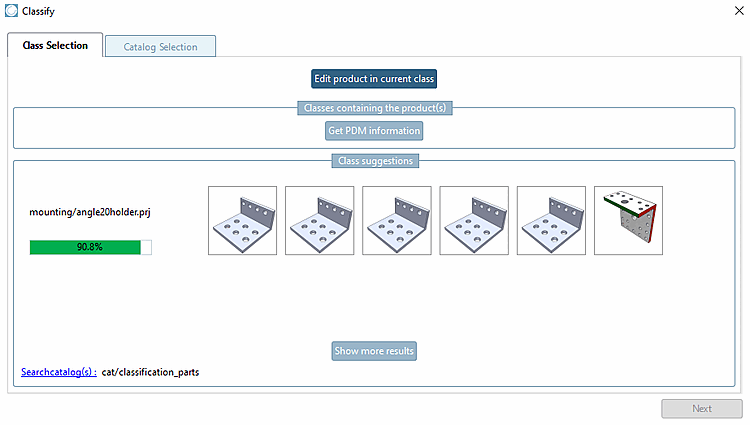

  3. La boîte de dialogue affiche toutes les classes trouvées avec une similarité minimale correspondante.

    Le Le catalogue avec la structure de classe existante est défini dans $CADENAS_USER\classificationwizard.cfg -> Bloquez Settings -> touche SearchFolders.

    Le La similarité minimale est définie dans $CADENAS_USER\classificationwizard.cfg -> Bloquez Settings -> touche Similarity.

  4. Sur la classe souhaitée, exécutez un Double-cliquez. (Ici, dans l’exemple, il s’agit mounting/angle20holder.prj )

    -> La boîte de dialogue Classification s’affiche avec une liste de Variables ERP (marquées d’un ) et variables de la table des caractéristiques Affiché.

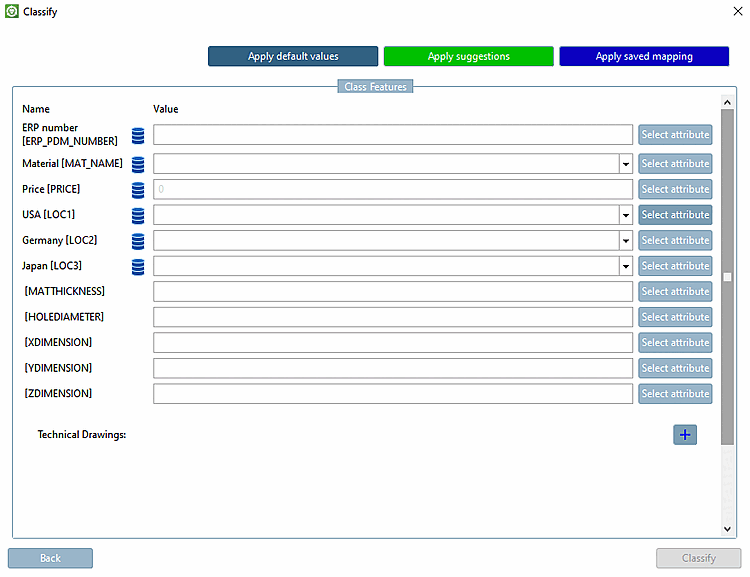

    Boîte de dialogue Classification [Classify]

    Boîte de dialogue Classification [Classify]

    Les variables sont reprises du tableau des caractéristiques matérielles de la partie cible sélectionnée.

    Exemple de tableau de caractéristiques matérielles dans PARTdataManager

    Exemple de tableau de caractéristiques matérielles dans PARTdataManager

    Exemple de tableau des caractéristiques matérielles dans 3Dfindit

    Exemple de tableau des caractéristiques matérielles dans 3Dfindit

    Remplissez maintenant les différents champs pour la pièce à classer. Il existe plusieurs possibilités :

    • Saisie manuelle (ici, dans l'exemple, numéro ERP et prix)

    • Sélection de champs de liste (si des valeurs par défaut existent)

    • Sélectionner un attribut [Select attribute]: après avoir cliqué sur le bouton, la boîte de dialogue Sélection d'attribut [Attribute selection] s'ouvre et affiche une liste de toutes les caractéristiques topologiques. Attribuez les valeurs souhaitées et confirmez en cliquant sur OK.

      L'illustration montre, à titre d'exemple, l'affectation de l'attribut "Z" dans la catégorie "Taille [Size]".

      L'illustration montre, à titre d'exemple, l'affectation de l'attribut "Z" dans la catégorie "Taille [Size]".

    • Appliquer les valeurs par défaut: les valeurs nécessaires sont définies par Appliquer les valeurs par défaut, toutes ces valeurs sont initialement affichées en gris clair (voir par ex. la valeur de "Prix" dans Fig. „Boîte de dialogue Classification [Classify] “ ).

      L'application de Appliquer les valeurs par défaut active le bouton Classification. La définition manuelle de toutes les valeurs en gris clair devrait également activer le bouton de confirmation de la boîte de dialogue.

      (Si l'une des méthodes de Appliquer les valeurs par défaut ou Appliquer les suggestions ou Utiliser le mappage enregistré a été appliquée, le bouton est actif).

    • Appliquer les suggestions: pour que les suggestions s'affichent, il doit y avoir des attributs correspondants dans le projet source et le projet cible. Si le curseur de la souris passe sur le bouton, les propositions apparaissent en vert. Un clic sur le bouton confirme l'application. Vous pouvez toujours effectuer des modifications en sélectionnant un attribut [Select attribute].

    • Utiliser les mappings enregistrés: lorsque le curseur de la souris passe sur le bouton, les mappings enregistrés sont affichés en bleu. Un clic sur le bouton confirme la prise en compte. Vous pouvez toujours effectuer des modifications en sélectionnant un attribut [Select attribute].

  5. En option, vous pouvez encore ajouter des dessins techniques [Technical Drawings].

    Sélectionnez la langue souhaitée dans la zone de liste et cliquez ensuite sur le bouton Browse ... pour sélectionner le fichier souhaité.

    Avec vous pouvez créer plus de lignes avec Supprimer des entrées.

  6. Cliquez sur le bouton Classification.

    (Si l'une des méthodes de Appliquer les valeurs par défaut ou Appliquer les suggestions ou Utiliser le mappage enregistré a été appliquée, le bouton est actif).

    -> Le processus de classification est lancé et deux messages apparaissent successivement tout en bas à droite de la barre des tâches : Tout d'abord, le processus de classification a été lancé avec succès sur le serveur, puis, en conclusion , Le processus de classification a réussi.

  7. Ouvrez maintenant le tableau de la partie cible.

    -> La pièce à classer a été ajoutée à la pièce cible sélectionnée sous la forme d'une nouvelle ligne de tableau.

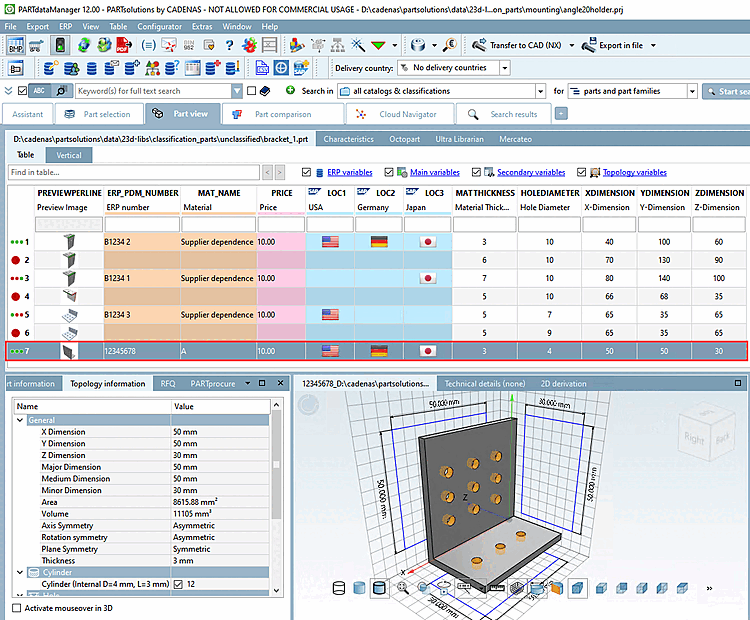

    Pièce classifiée dans PARTdataManager

    Pièce classifiée dans PARTdataManager

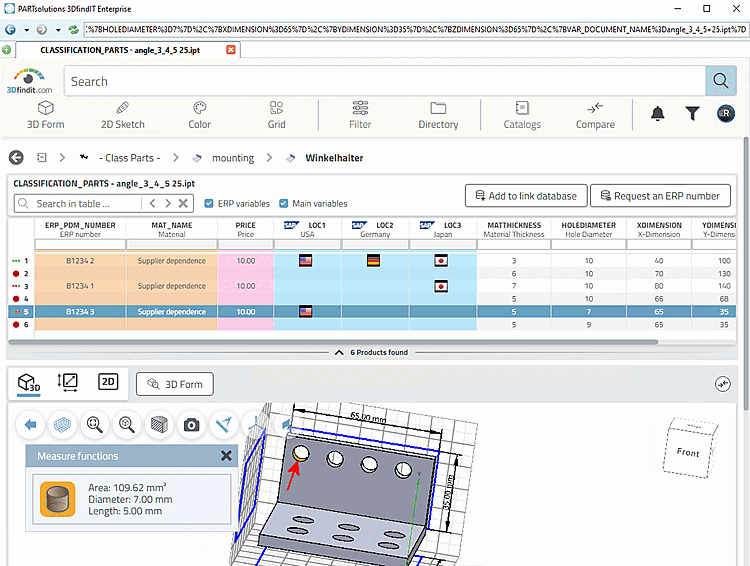

    Pièce classifiée dans 3Dfindit

    Pièce classifiée dans 3Dfindit



[22] L’assistant de classification [Classification Wizard] ne s’exécute pas « à partir de la boîte". Des réglages spécifiques doivent être effectués. Vous trouverez plus de détails sous Section 1.3.7, «  Assistant de classification  » in PARTwarehouse - Manuel.
