Ce type de connexion se caractérise par différents facteurs :
Structure hiérarchique avec le point d'attache du connecteur et sa classification elle-même et des points d'attache et des classifications indépendants des broches subordonnées ? ??
Nécessité d'attribuer un genre (féminin, masculin, mixte) au connecteur
En règle générale, les différents conducteurs des connecteurs ne sont pas accessibles vers l'extérieur. Il en résulte souvent la possibilité de modéliser le connecteur avec différents niveaux de détail et notamment d'ignorer les différentes broches.
Il existe des connecteurs pour chaque domaine d'ingénierie (électrique, optique, hydraulique, pneumatique, etc.)

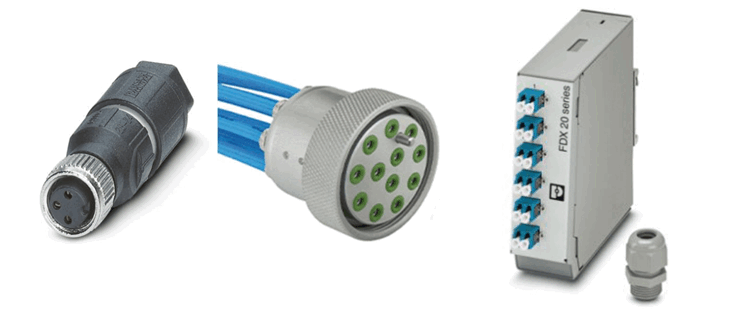

Des exemples de connecteurs issus de ces différents domaines sont présentés ci-dessous :

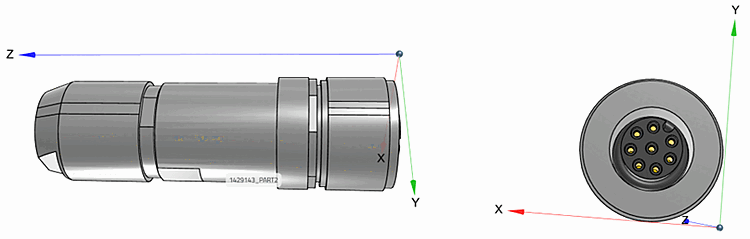

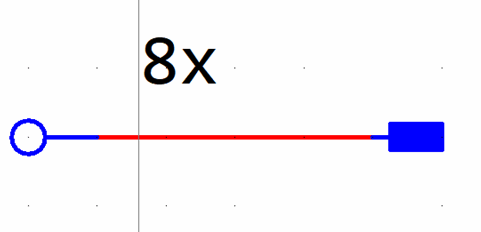

L'image ci-dessus montre un connecteur qui présente à l'avant un visage typique de connecteur à 8 pôles, mais qui doit être câblé individuellement à l'arrière avec 8 fils. Remarque : ce connecteur a 16 connexions, 8 à l'arrière et 8 à l'avant. Dans ce cas, les broches individuelles du connecteur sont importantes. Par la suite, nous obtenons généralement les symboles suivants dans le schéma de câblage :

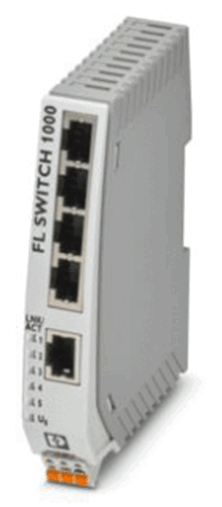

L'image ci-dessus montre un appareil avec des connecteurs individuels ; l'ingénieur n'a généralement pas besoin de prendre en compte les lignes individuelles dans ce cas. Le schéma de câblage est donc basé sur un niveau d'abstraction plus élevé, dans lequel les connecteurs individuels sont traités comme des terminaux individuels.
Schéma de câblage ; seules les connexions par fiches sont placées vers l'extérieur et sont traitées comme des terminaux simples.
Comme indiqué ci-dessus, les connecteurs décrivent généralement une structure de données hiérarchique, les différents terminaux/éléments pouvant être subordonnés au connecteur lui-même. Dans le cadre de la classification CNS, il est donc nécessaire d'introduire une classe CP supplémentaire. Ceci est réalisé par CNS_CP|4|14 Plug connection terminal/element.
Ces deux classes ont les attributs suivants : (par analogie totale avec les définitions ECLASS-Advanced)

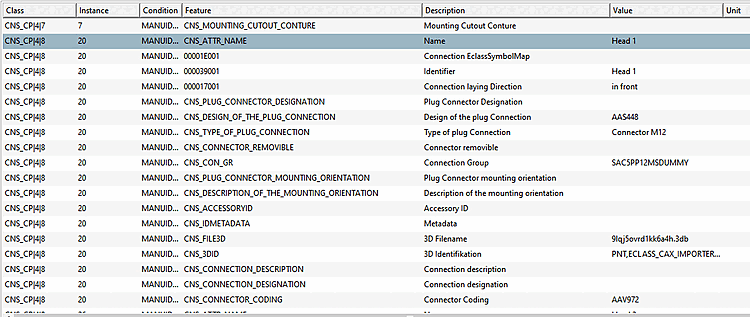

CNS_CP|4|8 ; en plus des attributs généraux de connexion CAx (voir Section 5.12.11.5, « Autres types de connecteurs CAx »), une connexion mâle a les attributs spécifiques suivants :
Codage du connecteur : codage du raccordement avec liste de valeurs (par ex. codage A, ...)
Design of the plug connection : Sexe de la fiche avec liste de valeurs (femelle, mâle, mixte)
Type of plug connection : type de connecteur de raccordement avec liste de valeurs (par ex. électrique, hydraulique, ...) [CNS_TYPE_OF_PLUG_CONNECTION]

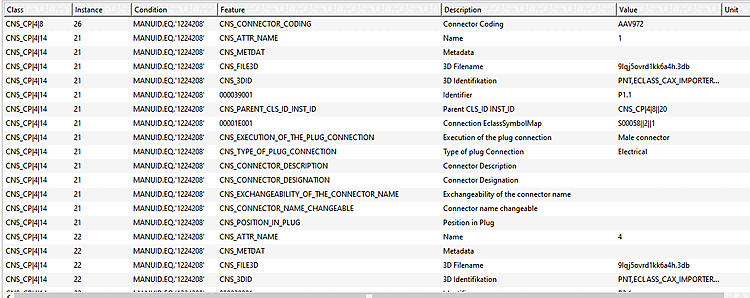

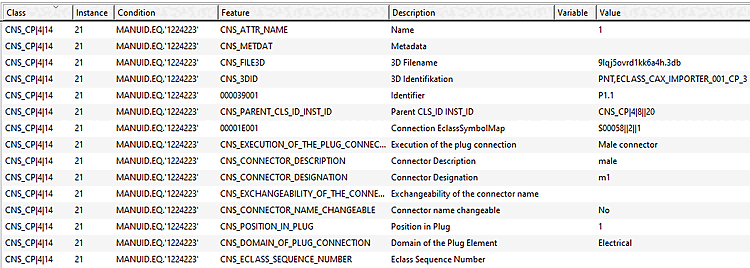

CNS_CP|4|14 ; en plus des attributs généraux de connexion CAx, un élément de connecteur (terminal/pin) possède les attributs spécifiques suivants :
ParentClassIdentifier (Parent CLS_ID Inst_ID) ; identifiant unique qui identifie le connecteur contenant ce terminal. La forme est obligatoirement donnée par CNS_CP|4|8||<instance du connecteur>. Avec cette information, les codes suivants construisent la relation parent-enfant sous-jacente du connecteur avec ses broches subordonnées.
Execution of the plug connention [CNS_EXECUTION_OF_THE_PLUG_CONNECTION] (exécution du raccordement) avec liste de valeurs (par ex. douille de connecteur, broche de connecteur, etc.)
Domain of plug connection : domaine de l'élément de connexion (terminal) avec liste de valeurs (par ex. électrique, hydraulique, ...) [CNS_DOMAIN_OF_PLUG_CONNECTION]
Connector description (description du connecteur) ; texte descriptif multilingue
Connector designation (désignation du connecteur) ; texte d'identification multilingue)
Note que cette séparation entre le connecteur et ses éléments permet de créer très facilement des connecteurs à domaine mixte (par ex. 3 lignes hydrauliques, ainsi qu'une ligne électrique dans un connecteur femelle).
