En particulier dans le cas d'équivalences de potentiel et de signaux, l'erreur de références de broches erronées est fréquente. De manière plus générale, un composant correctement classifié représente généralement une structure arborescente dans laquelle les branches sont décrites par des références. Si la cohérence interne nécessaire de l'arbre n'est pas respectée, une erreur de cette classe se produit.

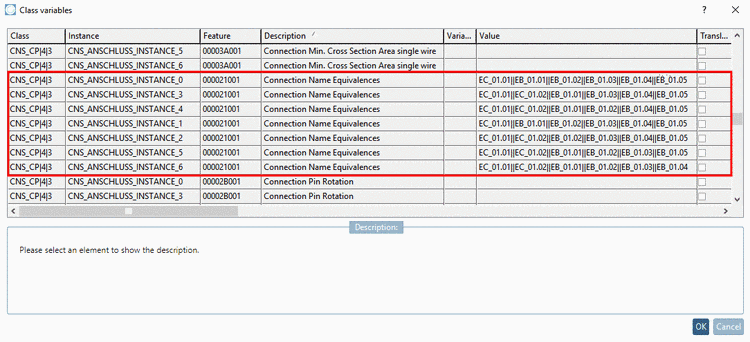

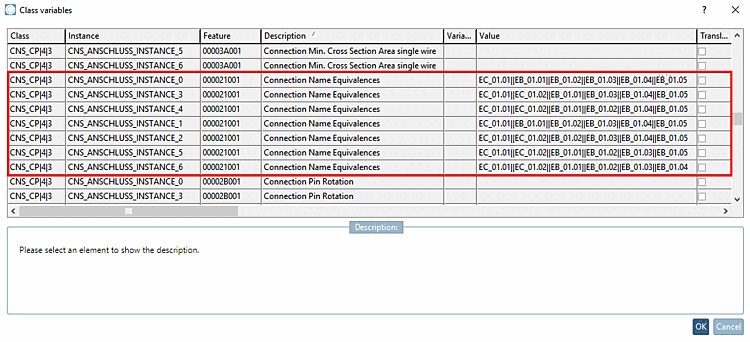

L'illustration suivante montre des équivalences de potentiel correctement classifiées avec des références aux identifiants de connexion existants (EB_... à EC_...).

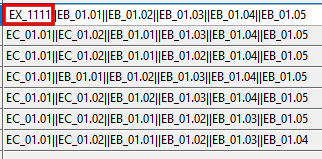

La figure suivante montre une référence erronée à la identificateur de port inexistant EX_1111.

Dans ce cas, validate.dat un message d’erreur du type suivant :

Invalid XML Verweis auf eine nicht deklarierte ID ist 'ID_PIN7'.

Note : Les identificateurs de port et les références d'arbre internes comparables reçoivent des noms numérotés différents de notre définition. Il s'agit d'une restriction du format XML qui n'existe pas sous cette forme dans la classification CNS. Ils commencent toutefois toujours par "ID_".
