Dans PARTdesigner, ouvrir la pièce à coter.

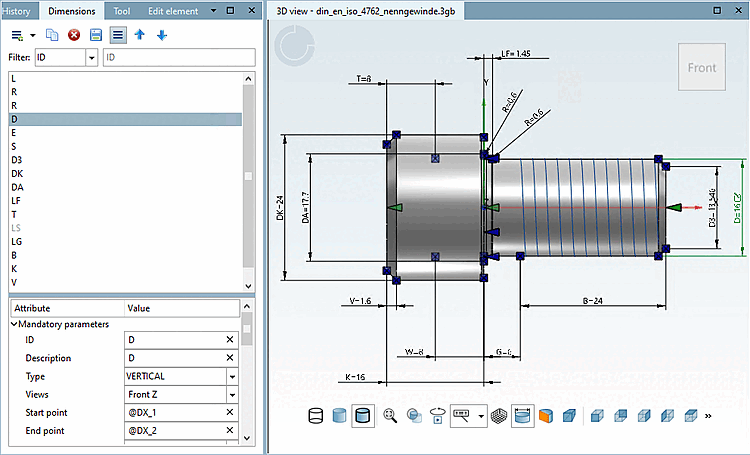

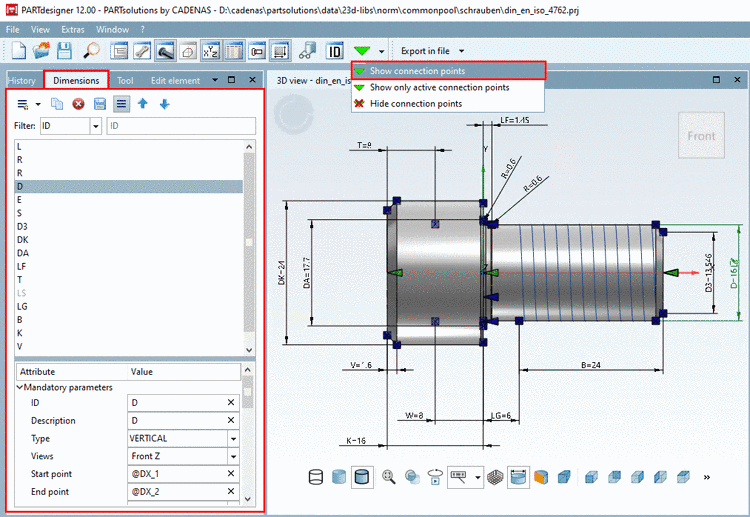

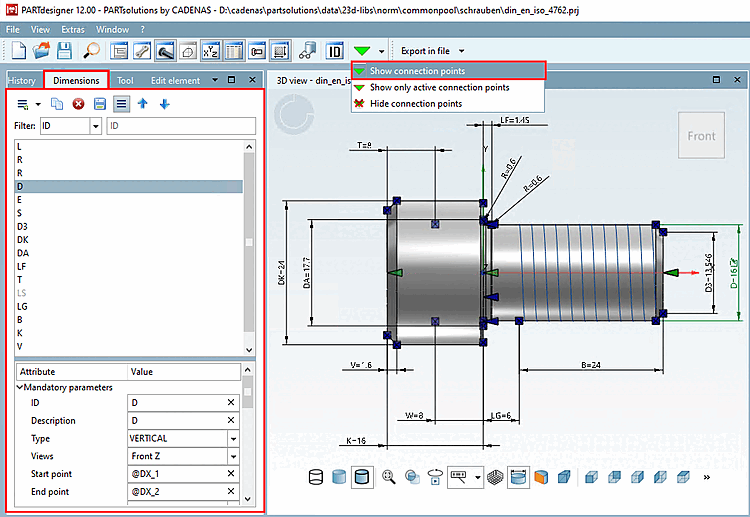

Ouvrez la fenêtre d’ancrage Dimensions [Dimensionings] à l’aide de l’icône Icône de la barre d’outils . Vous pouvez le glisser-déposer en tant que fenêtre séparée.

-> Les points de cotation (en bleu) et les points d'attache (en vert dans les pièces détachées, en gris dans les assemblages) sont maintenant affichés.

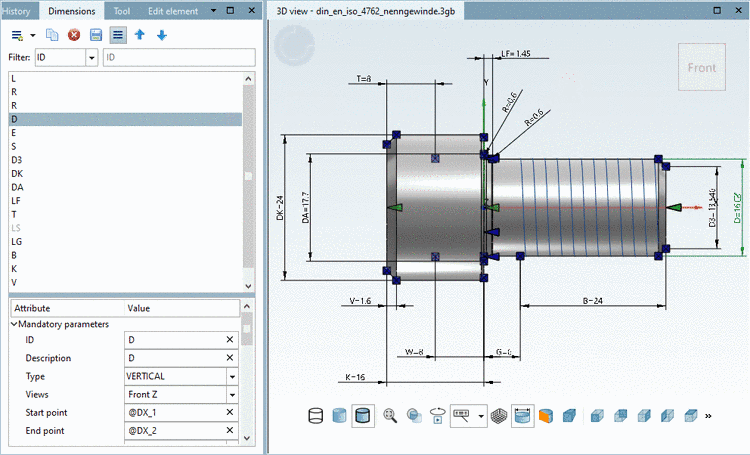

Assurez-vous que les cotes sont affichées dans la vue 3D [3D view].

Pour ce faire, cliquez si nécessaire sur le bouton Afficher les cotes [Show Dimensionings] dans la barre d'outils de la vue 3D [3D view].

Cliquez sur le bouton Ajouter une nouvelle dimension [Create new dimension] .

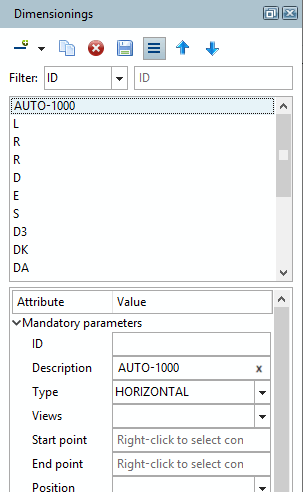

-> Une ligne de cotation "AUTO" apparaît dans la partie supérieure de la boîte de dialogue et le type [Type] HORIZONTAL est créé par défaut sous Paramètres obligatoires [Mandatory parameters]. (Correct dans l'exemple. Sinon, adaptez la sélection dans la zone de liste).

Mettez "L" comme ID et comme description.

Sous Paramètres obligatoires [Mandatory parameters] -> Vues [Views], sélectionner les vues 2D souhaitées sur lesquelles la cote doit être affichée. Ici, dans l'exemple, Avant+Z.

Des vues qui dimension, que vous pouvez reconnaître dans la barre d’outils 3D par une l’icône correspondante avec la ligne de cote .

Déterminer maintenant le point de départ [Start point] de la cote.

Sélectionnez le point d'attache [Connection point] souhaité.

-> Le point d'ajout [Connection point] est marqué en rouge.

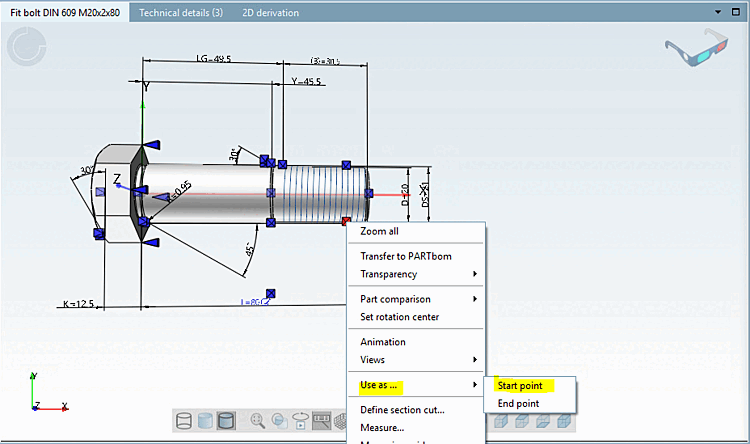

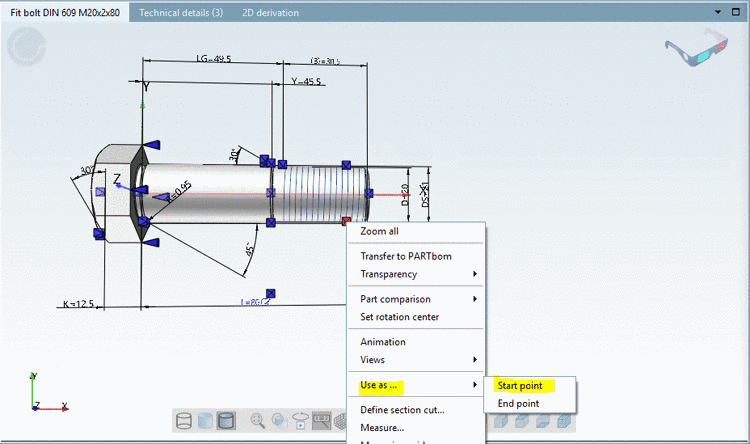

Affichez le menu contextuel et sélectionnez Utiliser comme. [Use as ...].. -> Point de départ [Start point].

-> Le point de départ est inscrit dans le champ de saisie.

Procédez de la même manière pour le point final [End point].

Dans la zone de liste de Position, sélectionnez la valeur BBOX (Bounding box) et comme mesure de distance (BBOX) [Offset (BBOX)] la valeur -DIST*12 (ici dans l'exemple).

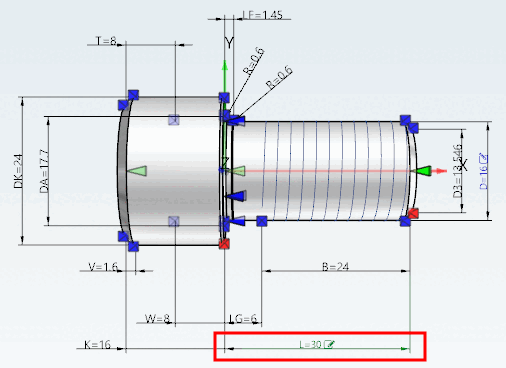

-> Dès que tous les paramètres obligatoires [Mandatory parameters] sont définis, la cotation apparaît dans la vue 3D [3D view].

Si nécessaire, vous pouvez encore modifier (par ex. texte) ou définir (par ex. taille de la flèche [Arrow size] ) des paramètres optionnels [Optional parameters].

Texte:

Astuce Vous pouvez voir la désignation exacte du nom de la pièce, par exemple sous Point de départ [Start point].

Vous trouverez un aperçu complet des expressions de PARTdesigner sous Section 14.1, « PARTdesigner-Expressions  ».

Mappage des variables [Variable mapping]

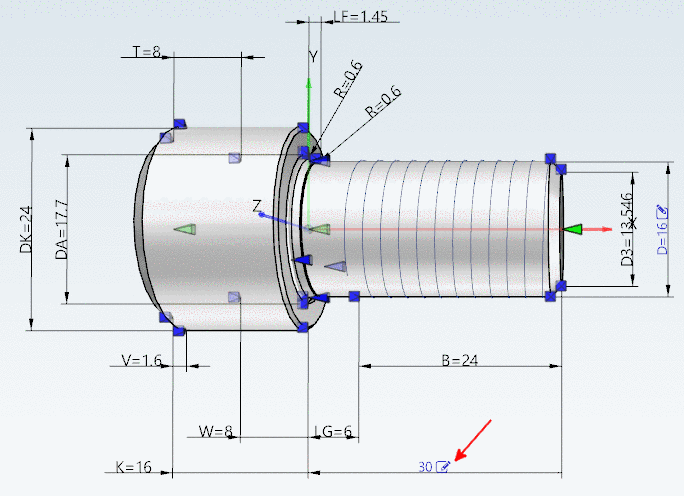

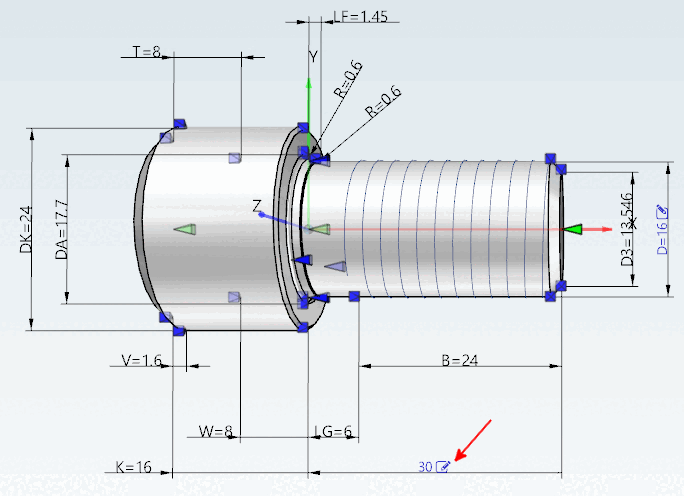

Dès que vous entrez le nom de la variable, L’icône Modifier affichée.

L'utilisateur peut modifier ici ultérieurement la valeur à exporter. Comparaison de Section 3.1.7.6.6, « Modifier la valeur via les cotes  » in Manuel utilisateur PARTsolutions

Adaptez l'indication de la taille de la police en conséquence (ici, dans l'exemple, "DIST").

Définir la taille [Arrow size] et le facteur des fl [Arrow factor] èches.

Misez sur la précision [Accuracy].

Lorsque tous les paramètres sont définis, cliquez sur sur les changements Économisez [Save changes] .

-> Le symbole d’annulation disparaît pour tous les paramètres.

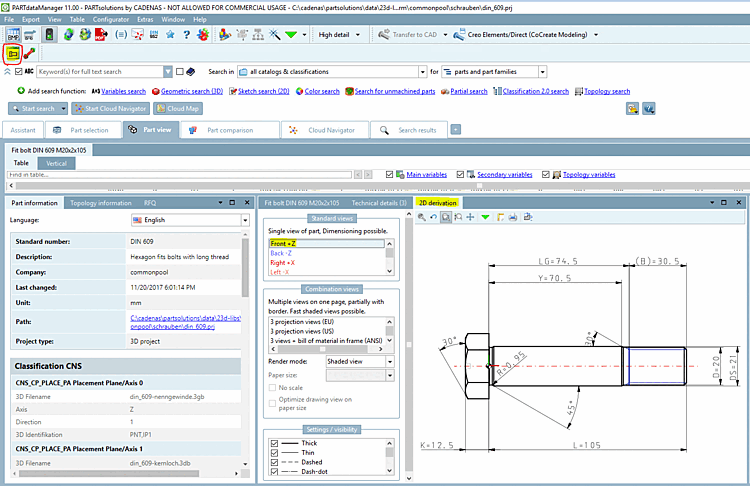

Cliquez maintenant sur Dérivation 2D [2D derivation] .

La cote définie est également utilisée pour la dérivation 2D [2D derivation].

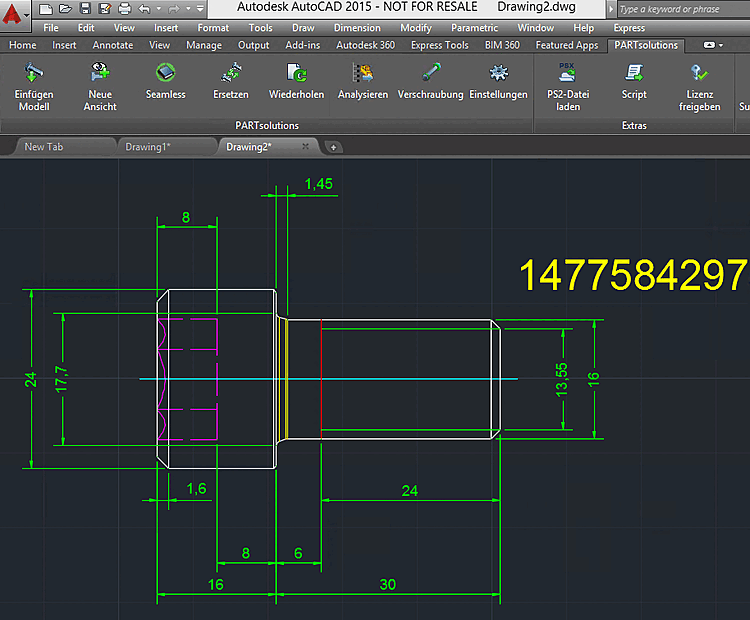

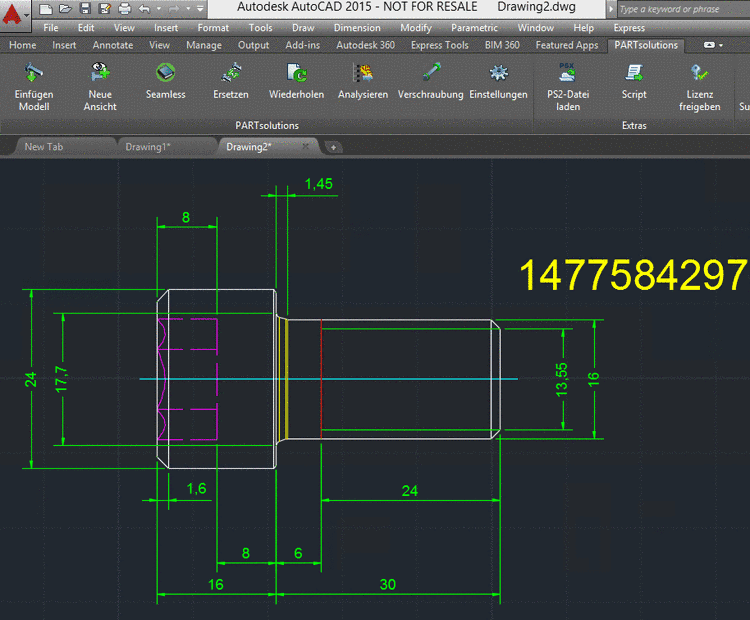

Lors de l'exportation vers le système de CAO, les cotes sont également transférées.
