Avec la classification CNS-Piping, une série de caractéristiques sont automatiquement transmises à NX lors de l'exportation. Il s'agit d'une part de PART_NAME et PART_NUMBER ou Pipe Connector Nominal Diameter (diamètre extérieur) et de quelques autres.
Celles-ci sont disponibles au niveau du portefeuille (voir Section 5.12.13.6.4, « Vérifier les attributs de port »). De plus, toutes les pièces exportées sont incluses dans la bibliothèque CADENAS Routing Parts Library et se comportent en conséquence comme toutes les autres pièces de la bibliothèque Reuse Library (voir Section 5.12.13.6.3, « Pièces de routage CADENAS »).

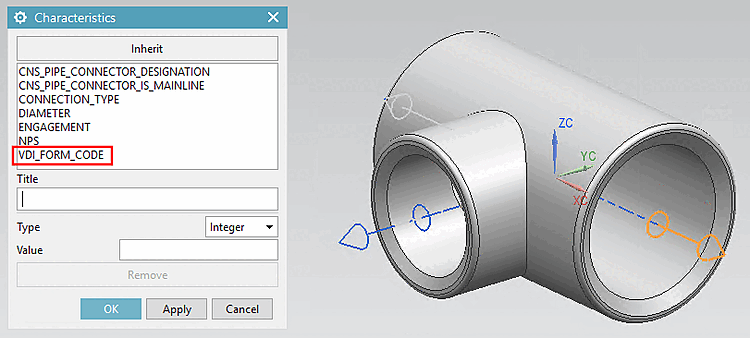

Vous pouvez mettre à disposition d'autres caractéristiques supplémentaires aussi bien dans les caractéristiques du port que dans la fonction de recherche de la Reuse Library.
Ci-dessus
, la caractéristique souhaitée doit être déclarée à différents endroits.
À titre d’exemple, la caractéristique CNS_PIPE_CONNECTOR_FORM_CODE (Pipe Connector VDI
Form Code) a été utilisée dans ce qui suit. Procéder à tout autre
de la même manière.

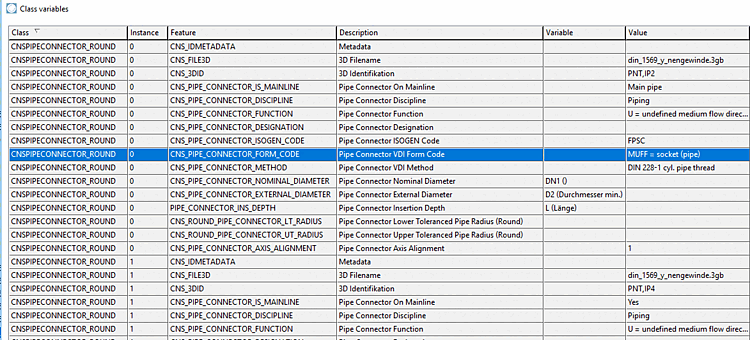

La caractéristique doit être créée dans la classification de piping.
Cela La fonction de classification doit être

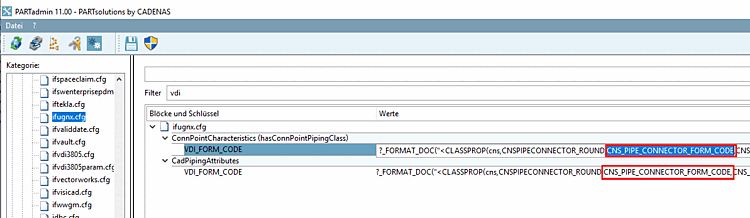

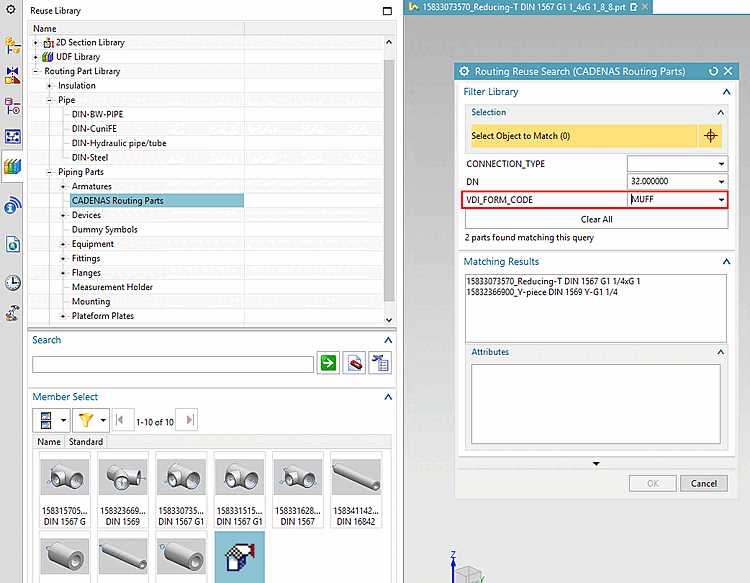

ifugnx.cfgà une fonction NX dans le fichier d’interface (ici dans l’exemple « VDI_FORM_CODE »), une fois sousConnPointCharacteristics(hasConnPointPipingClass)[Ici, la valeur est attribuée aux ports individuels en tant que caractéristique] et une fois sousCadPipingAttributes[ici les caractéristiques déclarées arrivent dans le tableau].Pour s’assurer que la fonction dans l’interruption de routage La recherche est disponible, elle doit être dans

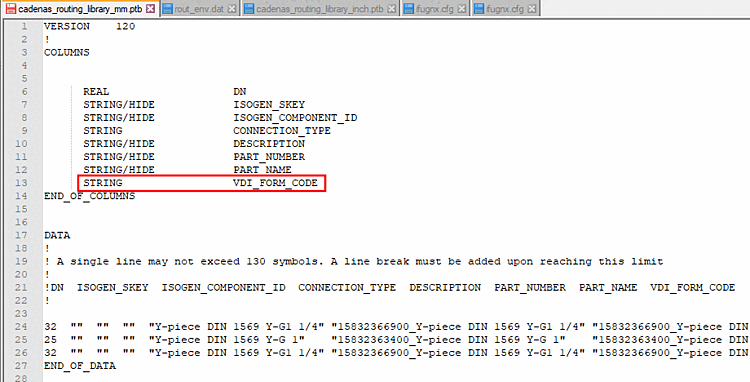

cadenas_routing_library_mm.ptboucadenas_routing_library_inch.ptb[Les valeurs sont ensuite récupérées à partir deifugnx.cfg>CadPipingAttributes]. Avec Les fonctions marquées MASQUER ne sont pas affichées. (Supprimer éventuellement le HIDE pour ceux déjà créés.)
