2.3.3. CATIA V5 Macro

2.3.3.1. Installation de l'interface macro CATIA

La description de l'intégration des macros ci-dessous est valable pour les versions suivantes :

CATIA V5 R24 et suivantes (64 bits)

Installation de PARTsolutions
Installez la version actuelle de PARTsolutions.
Variable d'environnement CADENAS
Assurez-vous que la variable d'environnement CADENAS est définie.
Ouvrez la zone de dialogue "Variables d'environnement" via le panneau de configuration. La variable d'environnement CADENAS indique l'endroit où le logiciel est installé (localement).
Pour une installation standard, ce serait par exemple
```
C:\Program Files (x86)\cadenas\partsolutions\software
```
Copier les fichiers nécessaires à l'interface CATIA
1. Copiez les fichiers d'interface actuels mis à disposition par CADENAS à partir du dossier ..\iface\catia dans le répertoire d'interface logiciel (..iface\catia) de votre installation PARTsolutions.
2. Copiez celui fourni par CADENAS fourni les fichiers de configuration actuels ifcatia.cfg et ifcatiav<5|6>macro.cfg le répertoire d’installation dans le répertoire d’installation de votre Installation de PARTsolutions.
Définir la configuration de l'environnement CATIA

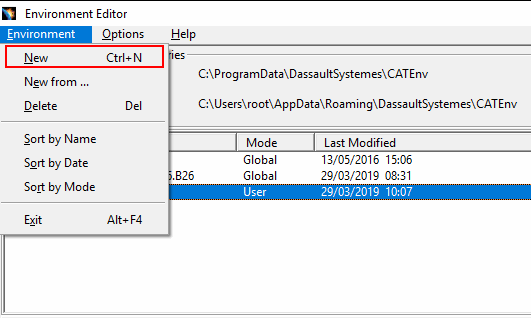

1. Cliquez sur Windows Start -> CATIA -> Environment editor pour ouvrir l'éditeur d'environnement.
2. Cliquez sur Environment -> New pour créer un nouvel environnement.
Créer un lien vers les icônes d'interface
Ouvrez et modifiez le fichier Cadenas.txt suivant :
```
C:\Users\root\AppData\Roaming\DassaultSystemes\CATEnv\Cadenas.txt
```
Le La valeur de la clé de CATGraphicPath doit être définie sur la valeur Les icônes de l’interface affichent :
```
CATGraphicPath=%CATGraphicPath%;<Schnittstellen-Installationspfad>
 software\iface\catia\VB\resources
```
Ajouter des fonctions d'interface PARTsolutions à CATIA
1. Ouvrez votre environnement CATIA.

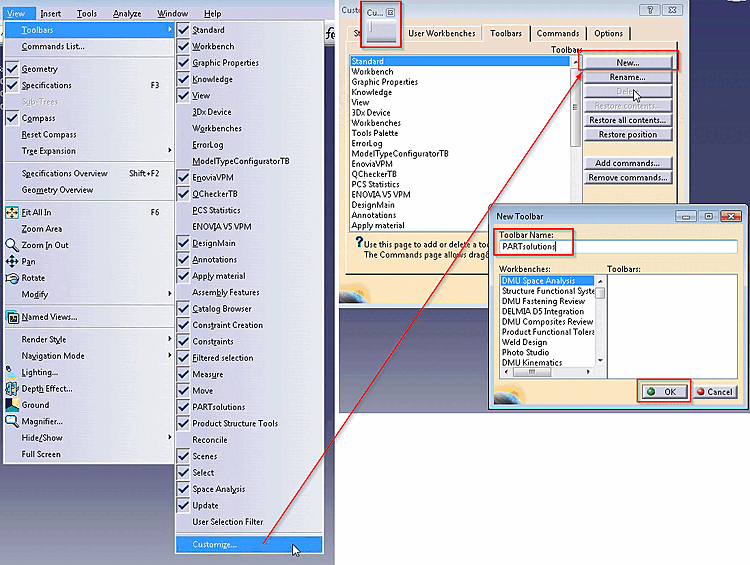

2. Créez une nouvelle barre d'outils en cliquant sur View -> Toolbars -> Customize.
3. Passez à l'onglet Barres d'outils.
4. Cliquez sur New....
  -> La boîte de dialogue New Toolbar s'ouvre.
5. Sous Nom de la barre d'outils, saisissez le nom "PARTsolutions".
Ajouter une bibliothèque de macros

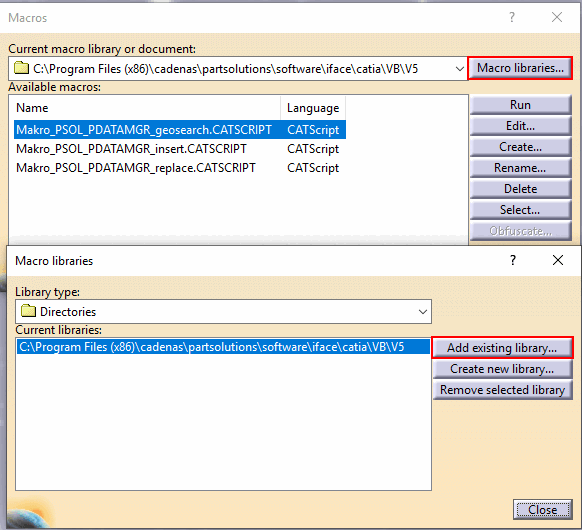

1. Cliquez sur Outils -> Macro -> Macros....
2. Cliquez sur Macro libraries et ensuite sur Add existing library. Ici, vous pouvez définir le chemin d'accès aux macros.
```
C:\Program Files (x86)\cadenas\partsolutions\software\iface\catia\VB\V5
```
Activer la barre d'outils et la remplir avec les icônes correspondantes

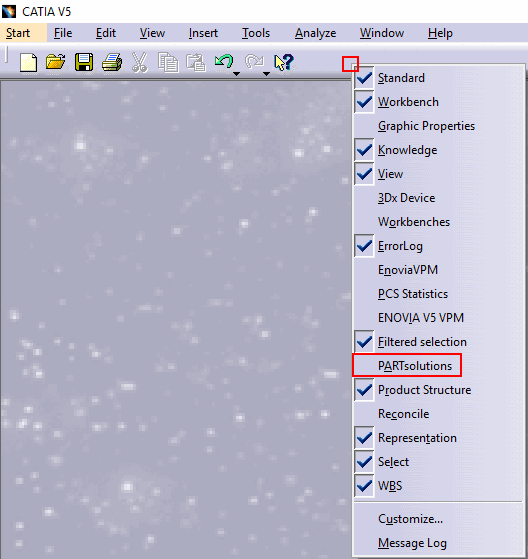

1. Faites un clic droit sur la barre d'outils et cliquez sur le nom de la barre d'outils créée dans le menu contextuel (dans ce cas, PARTsolutions ).

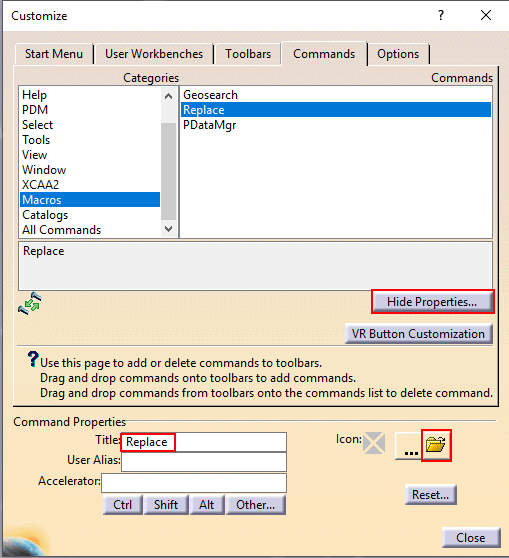

2. Dans le menu View, cliquez sur Toolbars -> Customize.
  -> La boîte de dialogue Customize s'ouvre.
3. Passez à la page d'onglet Commands.
4. Sélectionnez à gauche sous Categories l'option Macros.
5. Choisissez à droite sous Commands l'une de vos commandes.
6. Cliquez sur Show Properties....
  -> La zone de dialogue Command Properties s'ouvre (le libellé du bouton devient Hide Properties...).
7. Saisissez sous Title le nom d'affichage souhaité pour la fonction. (Dans l'image ci-dessus "Replace")
8. Vous pouvez maintenant glisser-déposer la commande de la zone de dialogue Categories -> Commands sur votre barre d'outils.

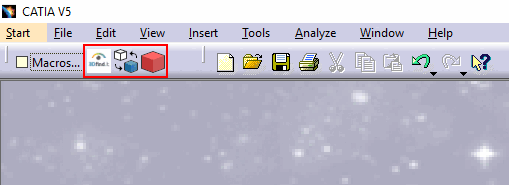

  -> L'icône d'interface précédemment définie s'affiche.

Fonctions disponibles

Icône [Icon]	Infobulle	Description
( )	Insertion 3D	Lancement de PARTdataManager et transfert de pièces de PARTsolutions vers CATIA V5.
	Remplacer	Remplacement d'un composant PARTsolutions par un autre
	Recherche géographique	Une recherche géométrique est effectuée

	Remarque
	En cliquant sur un point de menu, vous accédez à l'endroit approprié de la documentation. Pour revenir au point de départ, tapez Alt + <-.
