7.9.3.7.5. Cercle tangent à 3 éléments (cercle/ligne/arc)

cercle tangentiellement à 3 éléments (Cercle/Ligne/Arc) : [Circle tangential to 3 elements (circle/line/arc)] Créez un cercle basé sur le Sélection de trois éléments identiques.

[Remarque]Remarque

Cette fonctionnalité ne sera officiellement disponible que pour les versions futures et n'est qu'une version de test interne avec la V12.13 et est donc masquée dans la version standard.

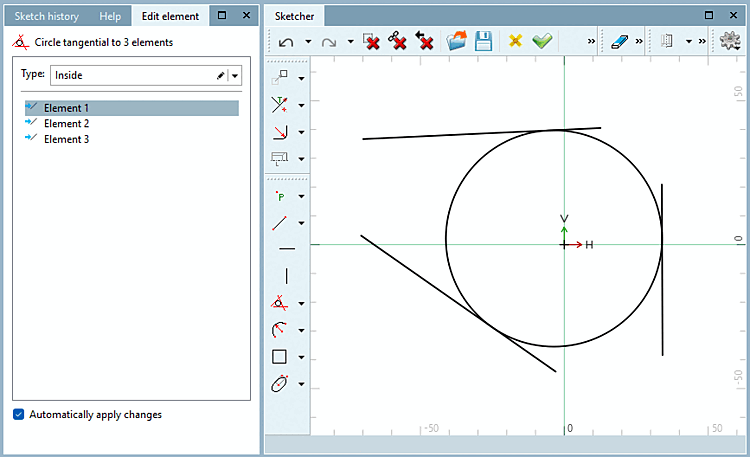

Cercle tangent à 3 éléments [Circle tangential to 3 elements]

Cercle tangent à 3 éléments [Circle tangential to 3 elements]

  1. Dans la barre d'outils, sélectionnez Cercle tangent à 3 éléments (cercle/ligne/arc) [Circle tangential to 3 elements (circle/line/arc)].

    [Important]Important

    Cette fonction est utilisable exclusivement avec trois éléments identiques de type cercle, lignes ou arc.

  2. Cliquez successivement sur les trois éléments du même type qui doivent être utilisés pour créer le cercle.

  3. Le cercle est créé. Vous pouvez encore choisir le type [Type] dans la fenêtre Editer élément [Edit element] si nécessaire.

    Type à l'intérieur: le cercle se trouve à l'intérieur du triangle formé par les trois lignes (même si les lignes ne se touchent pas visiblement).

    Type extérieur: le cercle se trouve maintenant de l'autre côté de l'élément sélectionné (mais continue à toucher les prolongements des deux autres lignes).

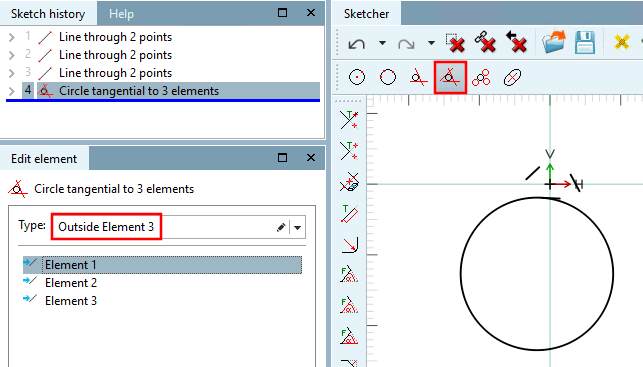

    Exemple : cercle à l'extérieur de l'élément 3

    Exemple : cercle à l'extérieur de l'élément 3
