3.1.15. Légende de la page : Icônes utilisées au niveau du catalogue, du répertoire, du projet et de la vue des pièces.

3.1.15.3. Icônes au niveau du projet

3.1.15.3.1. Icônes de classification
3.1.15.3.2. Analyses disponibles
3.1.15.3.3. Norme(s) détachée(s)/élément(s) de vente

Les icônes mentionnées sont notamment affichées au niveau du projet.

Types de projets

Lorsque tous les niveaux de répertoire ont été parcourus, le type de projet est en principe affiché au niveau le plus bas.

Bitmap	Signification [Meaning]
	Composant 2D
	Partie 2D-Shell
	Pièce de construction 3D
	Composant 2D/3D
	Entrepôt
	Groupe de construction : Gabarit
	Sous-ensemble : Configuration
	Ensemble : Projet de table d'assemblage
	Projet de document, par exemple .pdf, .txt, etc.
	...lance PARTassistant, qui permet d'afficher des masques alternatifs pour la sélection des composants. Voir Section 3.1.6.4.16, « Assistant web (fourni par le fabricant) ».
	Pas de CAO

Des icônes informatives peuvent être affichées en option dans l'arborescence du répertoire (voir norme(s) détachée(s) / élément d'achat ).

Bitmap	.signification [Meaning]
	Ancienne norme supprimée sans être remplacée, la date de fin de vie est encore à venir. Veuillez ne plus l'utiliser pour de nouvelles constructions.
	Ancienne norme supprimée sans être remplacée, date de fin de vie déjà atteinte, donc partie bloquée
	Ancienne norme remplacée par au moins une autre famille de pièces, la date de fin de vie de l'ancienne pièce est encore dans le futur. Ne plus utiliser pour de nouvelles constructions. Utiliser un des produits déposés comme remplacement.
	Ancienne norme remplacée par au moins une autre famille de pièces et ancienne norme bloquée, date de fin de vie de l'ancienne pièce déjà atteinte, donc ancienne pièce bloquée. Utiliser un des produits déposés comme remplacement.

Au niveau du projet, dans l'affichage des icônes dans le coin supérieur gauche ou dans l'arborescence du répertoire, des icônes informatives peuvent être affichées en option.

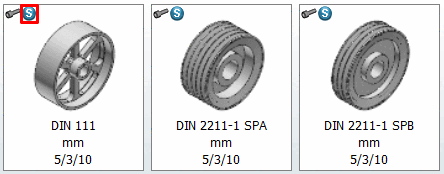

Exemple de classification : Icône Classification standard
