5.12.10.  Classification des éléments normalisés pour le dialogue de placement

Les éléments publiés [Published elements] sont utilisés par exemple sur les pièces normalisées pour permettre aux utilisateurs de placer plus facilement les pièces exportées de PARTsolutions dans leur système de CAO. Pour les pièces avec des éléments publiés, des méthodes d'insertion intelligentes sont alors automatiquement proposées dans le dialogue de placement de PARTsolutions.

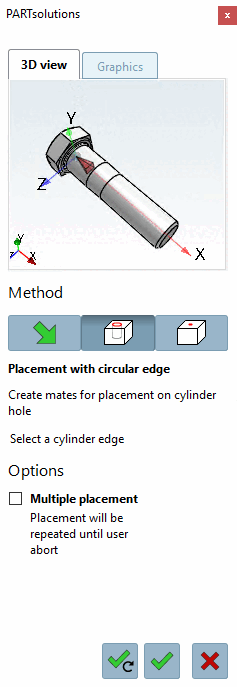

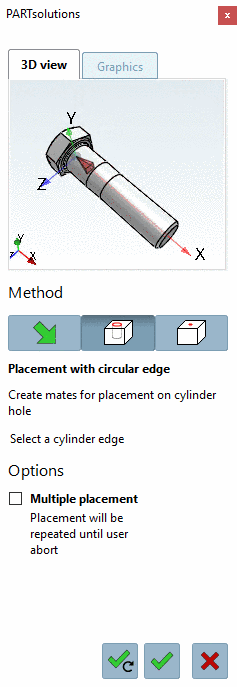

Déterminer la méthode de placement

Déterminer la méthode de placement

Pour qu'un élément de fixation puisse être placé dans un trou, par exemple, il a besoin d'une orientation claire dans le système de coordonnées.

Pour cela, on utilise les points d'insertion déjà existants, car ils possèdent déjà un système de coordonnées complet.

Un plan et un axe (avec direction) doivent être déterminés de manière univoque.

L'axe Z du point d'insertion détermine alors l'axe, les axes X et Y déterminent le plan.

Condition préalable:

La mise en œuvre s'effectue au moyen d' éléments publiés [Published elements]. Pour cela, le système de classes CNS actuel doit être installé.

Pour définir des éléments publiés, procédez comme suit :

  1. Dans PARTproject, sélectionnez le fichier 3db de la pièce.

    [Remarque]Remarque

    Les éléments publiés doivent être placés sur tous les fichiers 3D existants (.3db, .3gb).

  2. Pour placer les éléments publiés, utilisez la zone de prévisualisation dans PARTproject, qui apparaît lorsque vous avez sélectionné un fichier 3db à gauche sous Sélection du projet [Project selection].

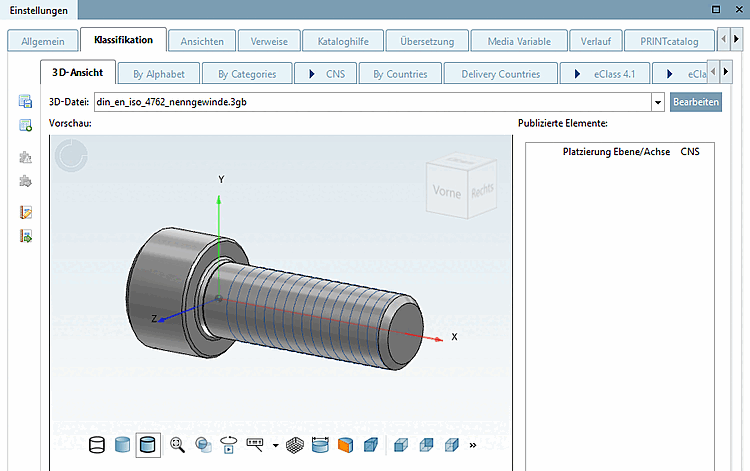

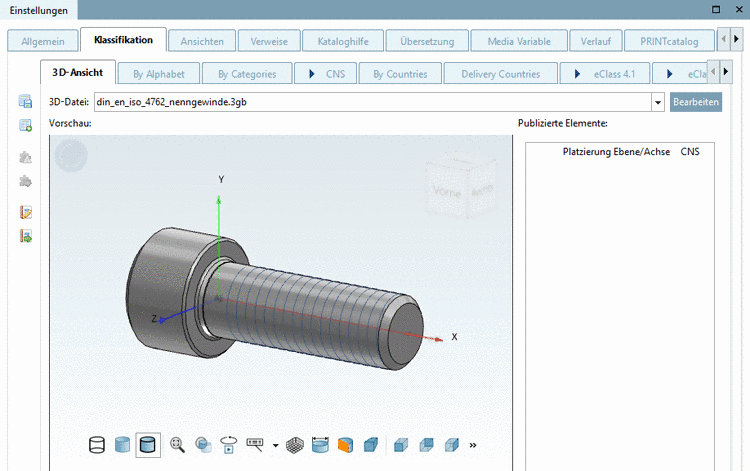

    Fichier 3db sélectionné

    Fichier 3db sélectionné

  3. Faites un clic droit dans la zone 3D et choisissez Sélectionner un point d'attache [Choose connection point].

    -> La page de dialogue du même nom s'ouvre.

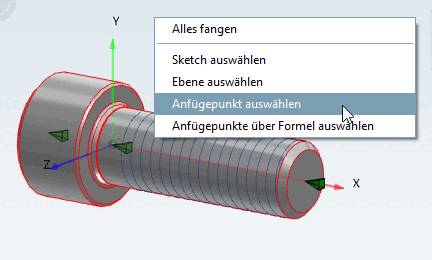

    Sélectionner un point d'attache - [Choose connection point] Appel

    Sélectionner un point d'attache - [Choose connection point] Appel

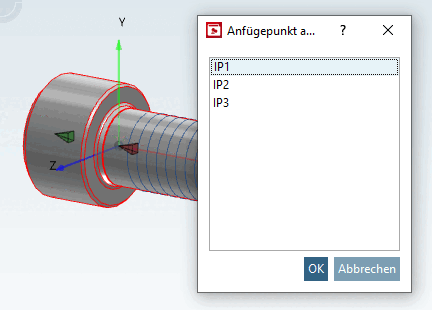

    Sélectionner un point d'attache [Choose connection point] - Dialogue

    Sélectionner un point d'attache [Choose connection point] - Dialogue

    [Remarque]Remarque

    Lorsque vous déplacez la souris sur un point d'ajout, une info-bulle s'affiche avec le nom du point d'ajout.

    Si vous sélectionnez un point d'attache particulier dans la boîte de dialogue Sélectionner un point [Choose connection point] d'attache, celui-ci est marqué en rouge dans l'aperçu.

    Vous pouvez également effectuer la sélection directement en cliquant sur le point d'attache souhaité. Le point d'attache est également marqué en rouge en cliquant dessus.

  4. Sélectionnez le nom du point d'attache que vous souhaitez publier et confirmez en cliquant sur OK.

    -> La zone de dialogue pour la sélection du nom de classe [Class name] et de la caractéristique [Feature] s'ouvre.

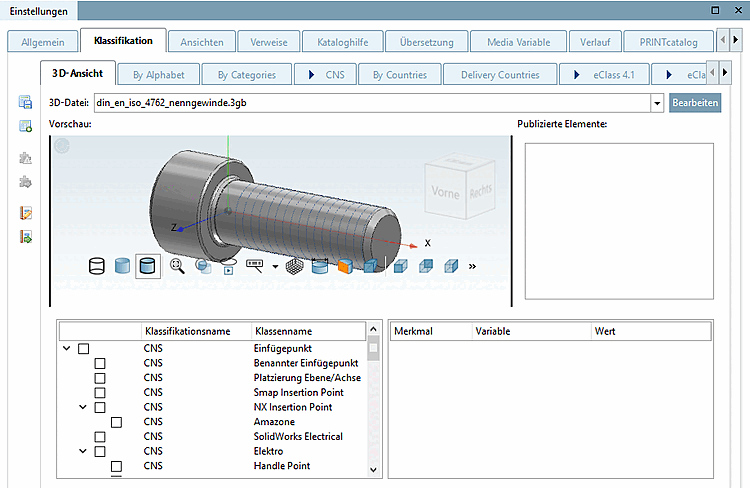

    Zone de dialogue ouverte pour les points d'insertion

    Zone de dialogue ouverte pour les points d'insertion

  5. Cochez la case Placement plan/axe.

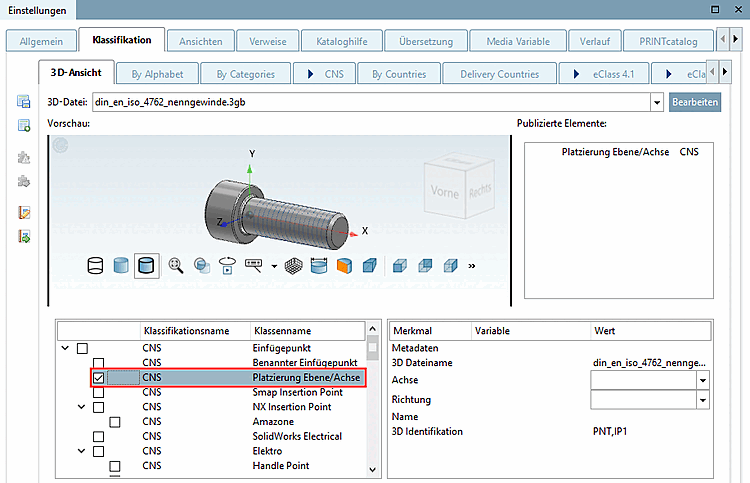

    "Placement plan/axe" activé

    "Placement plan/axe" activé

  6. Ajoutez une entrée facultative sous Nom [Name]. Celle-ci n'est toutefois pas utilisée actuellement.

  7. Pour aligner clairement l'élément publié, définissez les 2 paramètres suivants :

    1. axe [Axis]:

      L'axe désigne l'axe du point d'attache à utiliser pour le positionnement. Si la pyramide verte est perpendiculaire à la surface d'appui, il s'agit de l'axe Z.

    2. direction:

      Il y a deux valeurs possibles :

      1 : Le composant est inséré dans le sens positif de l'axe Z.

      0 : Le composant est inséré dans le sens négatif de l'axe Z.

      Exemple de vis : la "direction" doit être définie sur '1'.

      Exemple de vis : la "direction" doit être définie sur '1'.

      Exemple écrou : "direction" doit être mis à '0

      Exemple écrou : "direction" doit être mis à '0

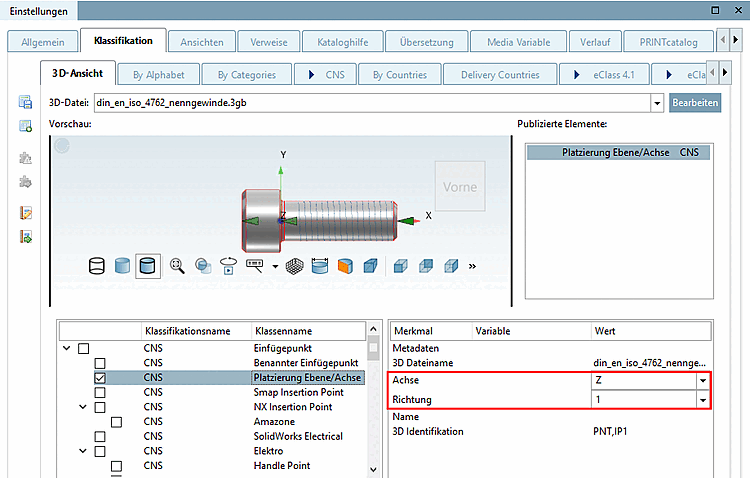

    "Axe" et "Direction" définis

    "Axe" et "Direction" définis

  8. Représentation dans PARTdataManager

    Indiquez si vous souhaitez afficher les éléments publiés [Published elements] dans le PARTdataManager.

    Effectuez le réglage par défaut correspondant sous PARTdataManager -> Outils [Extras] -> Paramètres [Preferences] -> Paramètres 3D [3D settings] -> Éléments [Elements] -> Représentation [Display] -> Textes et classes [Texts and classes].

    • Pas [None] de

    • Classes uniquement [Only classes]

    • Textes et classes [Texts and classes]

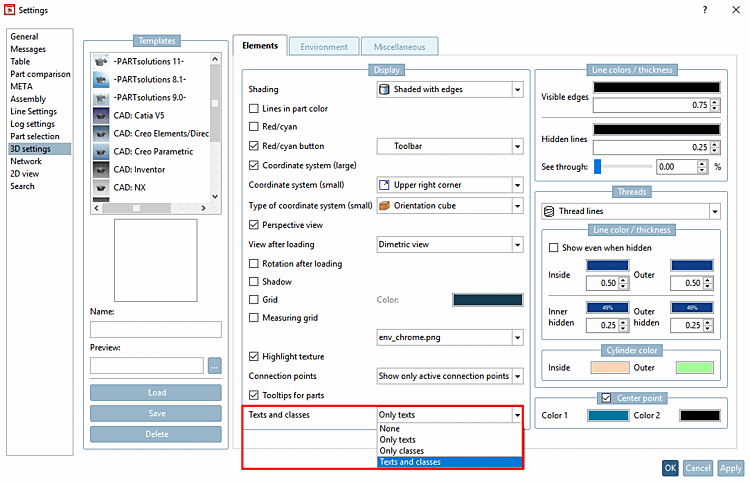

    Éléments [Elements] Page d'onglet

    Éléments [Elements] Page d'onglet

    Le bouton Afficher les textes et les classes [Show texts and classes] de la barre d'outils vous permet d'activer ou de désactiver l'affichage à tout moment.

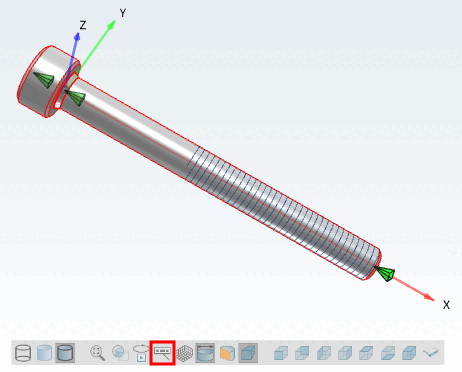

    "Classes" désactivées

    "Classes" désactivées

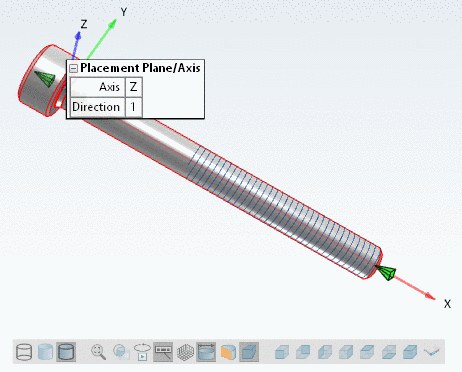

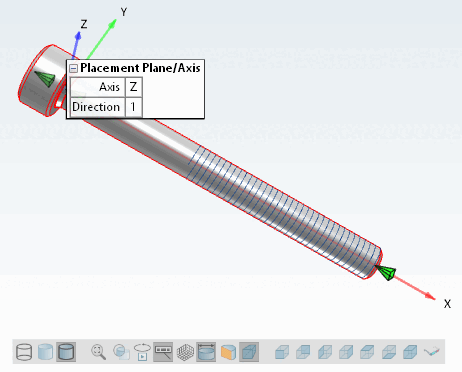

    "Classes" activées

    "Classes" activées
