2.5.8.2.5. Caractéristiques du modèle

Des fonctions modèles sont générées lors de l'exportation.

Particularités en détail :

  • Fonction de balayage ("ruled") Les motifs sont reconnus comme tels.

  • Les motifs créés à partir de fonctions positives sont également reconnus comme tels (actuellement uniquement pour le "placement sur l'arête du cylindre").

  • Prise en charge des tableaux de motifs linéaires non rectangulaires

  • Les instances de fonctionnalités inutiles sont désormais supprimées au lieu d'être supprimées, de sorte que seules les fonctionnalités spécifiées dans le métadocument PS3 sont présentes dans le modèle résultant.

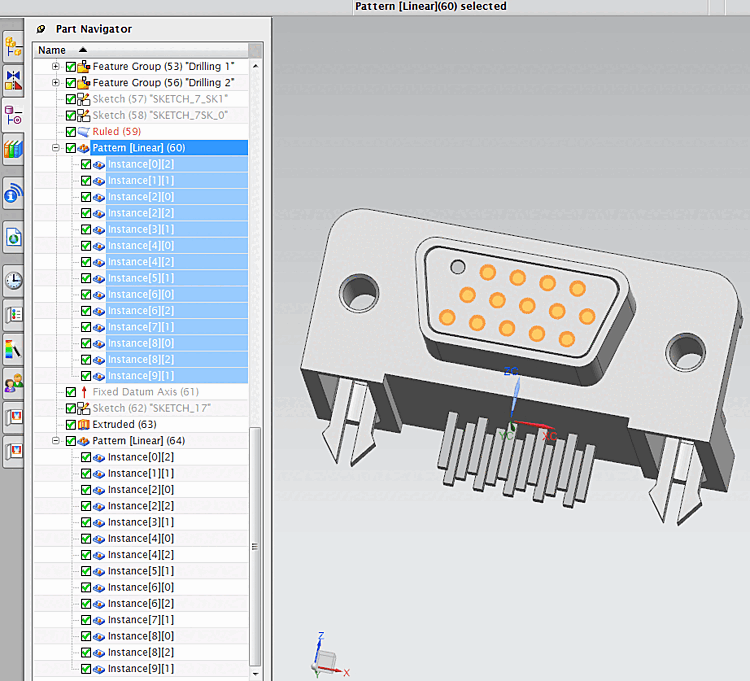

La figure montre un modèle de fonctions "Ruled". On peut également voir que les instances de modèles inutiles ont été supprimées.

La figure montre un modèle de fonctions "Ruled". On peut également voir que les instances de modèles inutiles ont été supprimées.

Les "patrons de balayage" ne peuvent être créés qu'avec les nouvelles fonctions de patron.

[Remarque]Remarque

Si des instances sont placées dans des modèles, une demande est faite lors de l'insertion de pièces pour savoir si la pièce doit être insérée uniquement dans l'instance sélectionnée ou dans le modèle.

Il est possible de choisir n'importe quel trouet la vis sera placée dans toutes les instances.
