7.1. Fonction

PARTdesigner est un système de développement paramétrique pour les normes d'usine et les catalogues de normes, qui sont mis à disposition dans des catalogues de pièces numériques au sein de PARTsolutions ou des pages et services basés sur le web.

Ses caractéristiques en bref :

  • PARTdesigner permet de créer des dessins pour les étalons d'usine et les catalogues d'étalons (2D ou 3D).

  • Les composants sont créés de manière entièrement paramétrique via des esquisses, des extrusions, des rotations et des opérations géométriques.

  • Le configurateur [Configurator] de fenêtres Docking permet de construire des ensembles complexes à partir de pièces individuelles.

  • Au lieu de valeurs de cotation fixes, des variables sont créées pour lesquelles des valeurs concrètes sont enregistrées dans des tableaux de caractéristiques. Les tableaux de caractéristiquessont créés et gérés selon la norme DIN 4000-1. Cette méthode présente l'avantage qu'il n'est pas nécessaire de créer un dessin pour chaque caractéristique d'élément de construction.

  • Grâce au format ouvert, les normes d'usine des grandes entreprises peuvent notamment être représentées dans un système uniforme.

  • Les géométries créées dans PARTdesigner peuvent être transmises directement à un grand nombre de systèmes de CAO courants via les interfaces PARTsolutions.

La fonction se divise en 2 domaines principaux :

  1. Créer des pièces détachées

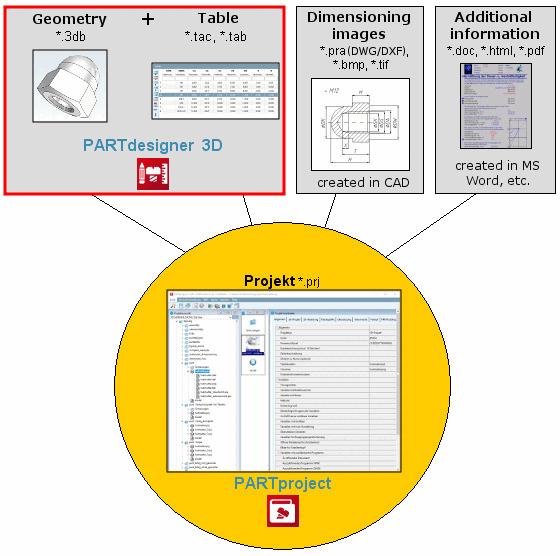

    Les géométries(fichiers *.3db) et le tableau des caractéristiques(fichiers *.tab/tac) constituent, avec les plans cotés et d'autres informations, ce que l'on appelle les fichiers de projet [Project Files] (*.prj-files).

  2. Construire des ensembles à partir de pièces détachées

    Il est possible d' assembler des modules [Assemblies] complexes.

    La commande de la construction de l'assemblage est assurée par un ensemble de règles.

    Il y est stipulé

    • ...quels sont les éléments de raccordement pour l'élément de départ [Start element]choisi ? seront disponibles dans PARTdataManager,

    • ...à quels endroits ces composants peuvent être ajoutés à l'élément de départ et entre eux

    • ...et comment la sélection sera dimensionnée dans le tableau correspondant.

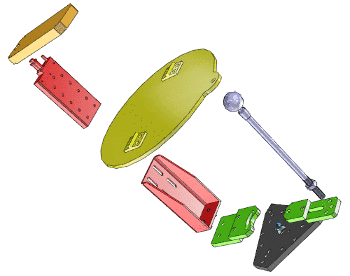

    Composants PARTdesigner individuels sans ensemble de règles

    Composants PARTdesigner individuels sans ensemble de règles

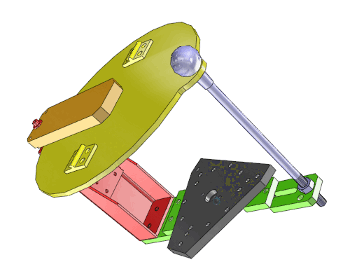

    Ensemble assemblé avec ensemble de règles

    Ensemble assemblé avec ensemble de règles

[Remarque]Remarque

Information pour les clients existants

Vous avez déjà modélisé des composants avec eCATALOGsolutions dans des versions précédentes ? Dans ce cas, vous remarquerez tout de suite des nouveautés fondamentales.

Avec la V12, le module Configurateur [Configurator] a été intégré dans le module PARTdesigner. Ainsi, la configuration et la construction de modules s'effectuent désormais directement dans PARTdesigner.

Avec la V11, le module PARTeditor a été intégré dans le module PARTdesigner.

Toutes les fonctions de PARTeditor sont désormais disponibles dans PARTdesigner, ce qui évite de devoir passer d'une interface de travail à l'autre. PARTdataManager vous a déjà permis de travailler confortablement avec des fenêtres d'ancrage dont vous pouvez adapter la taille et la position. Cette fonctionnalité est désormais également disponible dans PARTdesigner.

Même si vous travaillez désormais dans une seule interface - ce qui est beaucoup plus agréable -, vous devez être conscient des faits suivants :

  • Un modèle 3D paramétrique est créé. Ces données sont toujours enregistrées dans le type de fichier 3db.

    Et une table de caractéristiques est créée, dont les valeurs sont utilisées pour remplir le modèle 3D paramétrique. Les données du tableau sont toujours enregistrées sous le type de fichier tab ou tac.

  • Dans le gestionnaire de variables [Variable Manager], il existe un paramètre Emplacement [Save location] avec les options de zone de liste suivantes :

    • Uniquement dans Géométrie [Only in geometry] -> stockage de données dans Fichier 3dB

    • Uniquement dans Table [Only in table] -> Stockage des données dans Fichier TAB/TAC

    • En géométrie et Table [In geometry and table] - > stockage des données dans un fichier 3dB ainsi que dans le fichier tab/tac

    Selon le mode que vous choisissez avant de cliquer sur Appliquer [Commit], les données sont enregistrées dans le type de fichier correspondant ou dans les deux.
