3.1.9.
Exportation dans différents formats de fichiers (sans interface PARTsolutions)
3.1.9.1. Exportation de formats 3D
|  |
| Précédent | Suivant |
- 3.1.9.1.1. Page d'onglet "Vues
- 3.1.9.1.2. Page d'onglet "Filtre
- 3.1.9.1.3. Onglet "Options d'exportation" -> Position d'insertion, options, paramètres des calques
- 3.1.9.1.4. Page d'onglet "Options d'exportation
- 3.1.9.1.5. Onglet "Options d'exportation" -> Précision de l'exportation
- 3.1.9.1.6. Page d'onglet "Transformation
- 3.1.9.1.7. Page d'onglet "Réduction
- 3.1.9.1.8. Onglet "Options d'exportation" -> Insérer automatiquement dans la CAO
- 3.1.9.1.9. Page d'onglet "Coupe transversale
- 3.1.9.1.10. Page d'onglet "NX
- 3.1.9.1.11. Page d'onglet "Fichier
- 3.1.9.1.12. Page d'onglet "Généralités
- 3.1.9.1.13. Page d'onglet "SAT
- 3.1.9.1.14. Page d'onglet "STEP
- 3.1.9.1.15. Onglet "Importation PS3
- 3.1.9.1.16. Importer des macros
Les formats 3D CAD [3D CAD formats] et les formats 3D neutres pour le système [3D system neutral] suivants sont disponibles :
Formats CAO 3D [3D CAD formats]
Pour chaque format, les pages d'onglet disponibles sont indiquées, sur lesquelles vous pouvez effectuer des réglages. En cliquant sur le lien, vous accédez à la section correspondante.
Page d'onglet Vues [Views]
Ce format peut être utilisé sans installation d'ArchiCAD.
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Ce format peut être utilisé sans installation d'ArchiCAD.
Page d'onglet Vues [Views]
Pour utiliser ce format d'exportation, ArchiCAD doit être installé.
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Pour utiliser ce format d'exportation, ArchiCAD doit être installé.
Page d'onglet Vues [Views]
Pour utiliser ce format d'exportation, ArchiCAD doit être installé.
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Pour utiliser ce format d'exportation, ArchiCAD doit être installé.
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Pour utiliser ce format d'exportation, ArchiCAD doit être installé.
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options] -> Position d'insertion [Insertion position], options [Options]
Page d'onglet Vues [Views], page d'onglet Options d'exportation [Export options] -> Position d'insertion [Insertion position], options [Options]
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Autodesk Revit
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options]
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options]
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Creo Elements/Direct (CoCreate Modeling)
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options]
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Creo Parametric 1.0, 2.0, 3.0 respectivement 32 et 64 bits
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet "Creo Parametric
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Format d'exportation le plus important pour le BIM (Building Information Modeling), qui peut être lu par de nombreux programmes de CAO établis dans le domaine de la construction préfabriquée ou du bâtiment.
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Format d'exportation le plus important pour le BIM (Building Information Modeling), qui peut être lu par de nombreux programmes de CAO établis dans le domaine de la construction préfabriquée ou du bâtiment.
Page d'onglet Vues [Views]
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options] -> Position d'insertion [Insertion position], options [Options]
Page d'onglet Vues [Views], page d'onglet Options d'exportation [Export options] -> Position d'insertion [Insertion position], options [Options]
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet NX
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Vues [Views]
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Onglet Filtre [Filter] (géométrie [Geometry] ), onglet SpaceClaim
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options]
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Système 3D neutre [3D system neutral]
Pour chaque format, les pages d'onglet disponibles sont indiquées, sur lesquelles vous pouvez effectuer des réglages. En cliquant sur le lien, vous accédez à la section correspondante.
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options]
Page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Options d'exportation [Export options]
Onglet Vues [Views], onglet Options d'exportation [Export options]
Onglet Vues [Views], onglet Options d'exportation [Export options]
IGES: onglet Filtre [Filter] (géométrie [Geometry] ), onglet Fichier [File], onglet Général [General], onglet Importation PS3
IGES 3D: page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Généralités [General]
Page d'onglet Vues [Views]
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
Page d'onglet Filtre [Filter] (Géométrie [Geometry] )
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/images/note.png)
Remarque SAT = noyau de modélisation parasolide
SAT 3D = noyau de modélisation ACIS
En général, seule la SAT devrait être utilisée ici.
Il peut cependant arriver que des composants fassent une erreur lors de l'exportation vers SAT. Dans ce cas, il est possible d'utiliser SAT 3D jusqu'à ce que le composant soit corrigé et validé.
SAT: Onglet Filtre [Filter] (géométrie [Geometry] ), Onglet Fichier [File], Onglet Général [General], Onglet SAT, Onglet Importation PS3
SAT 3D: page d'onglet Filtre [Filter] (géométrie [Geometry] ), page d'onglet Généralités [General]
Remarque STEP = noyau de modélisation parasolide
STEP 3D = noyau de modélisation ACIS
En règle générale, seul STEP devrait être utilisé ici.

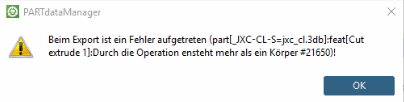

Il peut cependant arriver que des composants fassent une erreur lors de l'exportation vers STEP (voir l'exemple ci-dessous). Dans ce cas, il est possible d'utiliser STEP 3D jusqu'à ce que le composant soit corrigé et validé.
Sur les portails PARTcommunity, l'erreur n'est reconnaissable qu'au message d'erreur "Impossible de générer le composant au format STEP". Dans ce cas, il faudrait refaire un test d'exportation dans PARTdatamanager.
IMPORTANT : le code numérique à la fin du message d'erreur peut différer de l'illustration ci-dessus en fonction du problème rencontré (par ex. cut, extrude, corps supplémentaire, etc.).
STEP: Onglet Filtre [Filter] (géométrie [Geometry] ), Onglet Fichier [File], Général [General], Onglet STEP, Onglet Importation PS3
STEP 3D: onglet Filtre [Filter] (géométrie [Geometry] ), onglet Généralités [General]
STL: tout devient une pièce unique
Onglet Options d'exportation [Export options] -> Précision de l'exportation [Export accuracy], onglet Coupe transversale [Cross-section], onglet Transformation
STL (reduced): tout devient une pièce unique, le nombre de triangles est réduit
Onglet Options d'exportation [Export options] -> Précision de l'exportation [Export accuracy], onglet Coupe transversale [Cross-section], onglet Transformation, onglet Réduction [Reduction]
STL 3D (multipart): Chaque pièce est contenue séparément dans le STL
Onglet Options d'exportation [Export options] -> Précision de l'exportation [Export accuracy], onglet Coupe transversale [Cross-section], onglet Transformation
Onglet Options d'exportation [Export options] -> Précision de l'exportation [Export accuracy], onglet Coupe transversale [Cross-section], onglet Transformation
