Dans le domaine des armoires électriques, il est souvent souhaitable de définir certaines positions de montage à l'aide d'une grille périodique 1D, 2D. De cette manière, le système de classification reste léger et on s'épargne dans de nombreux cas des centaines d'instances de points de montage. Avec les systèmes (Zuken, E3) qui ne supportent pas de telles grilles, un slot séparé est créé pour chaque point de grille lors de l'exportation.

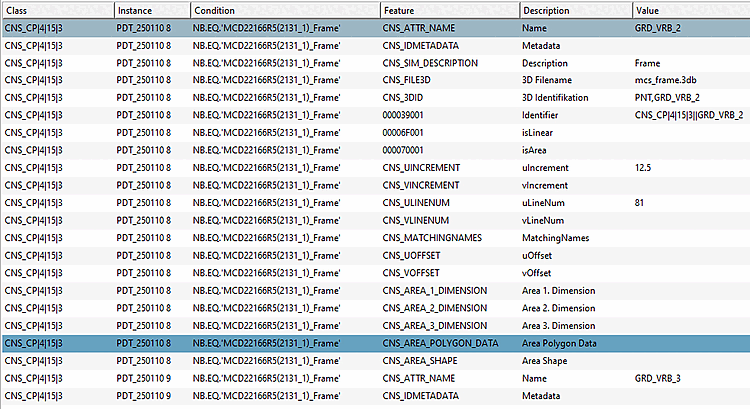

La classe CNS_CP|4|15|3 a une structure analogue à celle des surfaces de montage. Les attributs suivants sont spécifiquement importants :

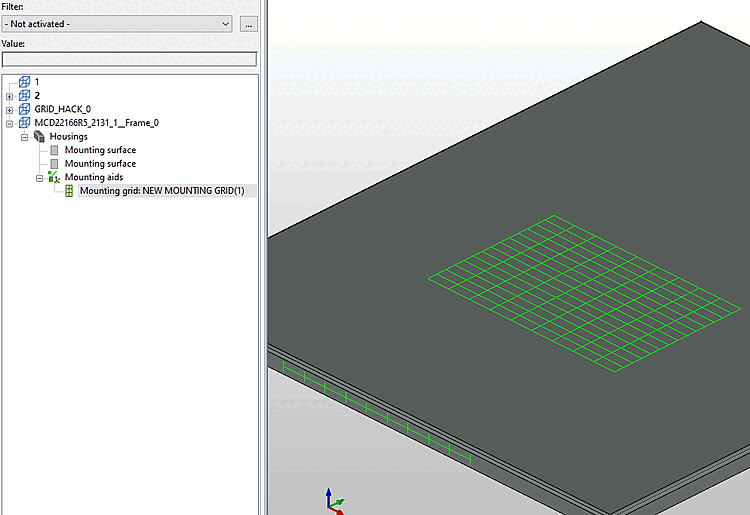

Grille de montage uni- ou bidimensionnelle dans EPLAN. Le placement ne peut se faire qu'aux points d'intersection entre les lignes.

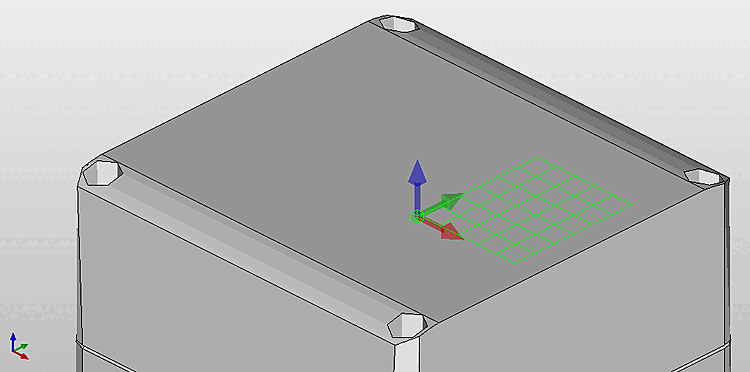

Le système de coordonnées local (en 2 dimensions) est défini, comme sur l'image ci-dessous, par le point d'assemblage. L'axe Z du PA (bleu) est perpendiculaire au plan de montage, les axes X/Y (rouge/vert) définissent les coordonnées U et V. Un éventuel décalage indique la distance dans le plan U-V entre le PA et le premier point de la grille.

Dans certaines circonstances, il est nécessaire d'aller plus loin dans la définition des grilles de montage, c'est-à-dire de remplacer les simples points décrits ci-dessus par une grille de trous ou d'évidements. Actuellement, seuls quelques systèmes cibles prennent en charge cette fonction. Si cette fonctionnalité est vraiment nécessaire, les attributs suivants peuvent être définis de manière analogue aux "cutouts".
