3.2.1. Facettes de la topologie dans 3Dfindit Enterprise et PARTdataManager

Les facettes topologiques peuvent être combinées avec d'autres facettes lors du filtrage et fonctionnent pour toutes les recherches à partir de la base de données géographiques ainsi qu'avec la recherche textuelle. Si vous n'utilisez pas explicitement la geo-db, les facettes topologiques ne fonctionneront pas.

En topostructure.cfg, bloquez settings, Vous pouvez créer n’importe quelle facette. Voici les valeurs par défaut :

TopoFacets=MinorDim, MediumDim, MajorDim, Thickness

Pour chaque valeur de la liste, il y a un bloc en dessous, qui est utilisé pour configurer la facette :

Exemple :

[TopoFacet_MinorDim]
attributeGroup=Part
attribute=MinorDim
DisplayName=Minor Dimension
MaxDistinctValues=10
DecimalPlaces=2
IconPath=$CADENAS_SETUP/bitmaps/topology/x.png
DefaultUnit=mm
MinValue=0
MaxValue=100000

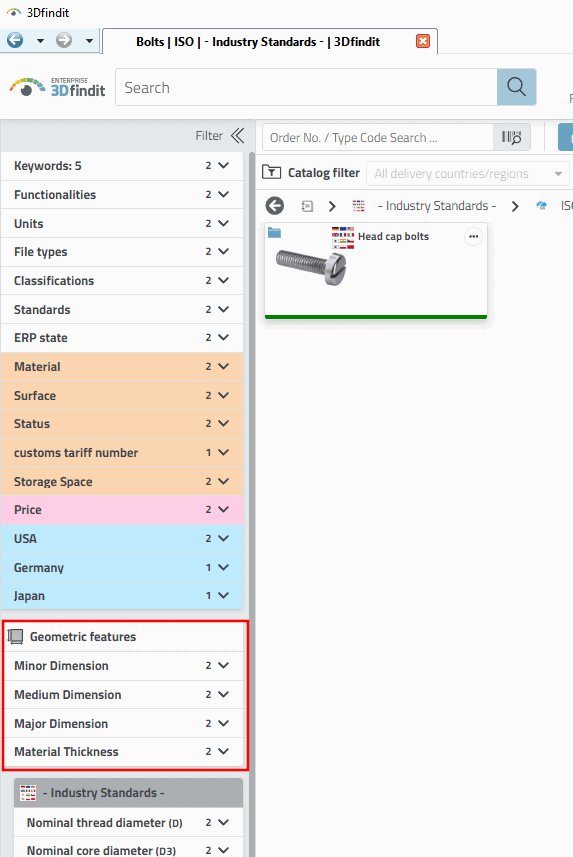

Dans 3Dfindit, elles sont affichées dans la section des caractéristiques géométriques:

  • Dimension mineure

  • Dimension moyenne

  • Dimension majeure

  • Épaisseur du matériau

Plus de détails à ce sujet peuvent être trouvés dans Section 1.7.5.22, «  topostructure.cfg - PARTdataManager / 3Dfindit : Recherche de topologie GeoDb » in ENTERPRISE 3Dfindit (Professional) - Administration.
