La porte de garage utilisée ici à titre d'exemple est un sous-ensemble. Le point d'attache correspondant doit donc être disponible au niveau du sous-ensemble. Ensuite, la classification peut être effectuée directement au niveau du sous-ensemble.

Sélectionner le projet de tableau d'assemblage (*asmtab.prj) et cliquer sur la commande Ouvrir avec PARTdesigner [Open with PARTdesigner] du menu contextuel.

-> La configuration de l'assemblage s'ouvre.

L'illustration montre le point d'attache prévu pour le placement.

Sur le plan principal, ouvrez le menu contextuel et cliquez sur Ajouter un point d'attache de partage [Add shared connection point].

Ajouter un point d'attache de partage [Add shared connection point]

Dans le navigateur de règles [Rule browser], déterminez la partie et le point d'attache.

-> Le point d'attache de partage a été ajouté.

Point d'attache de placement dans la configuration (ici dans l'exemple "REVIT_CURTAINT -> CURTAINT")

Enregistrez la configuration.

Sélectionnez le fichier gabarit correspondant (*.asmtpl.prj) et ouvrez l'onglet Classification, puis la sous-page Vue 3D [3D view].

(Aucun contenu 3D n'est affiché pour les assemblages).

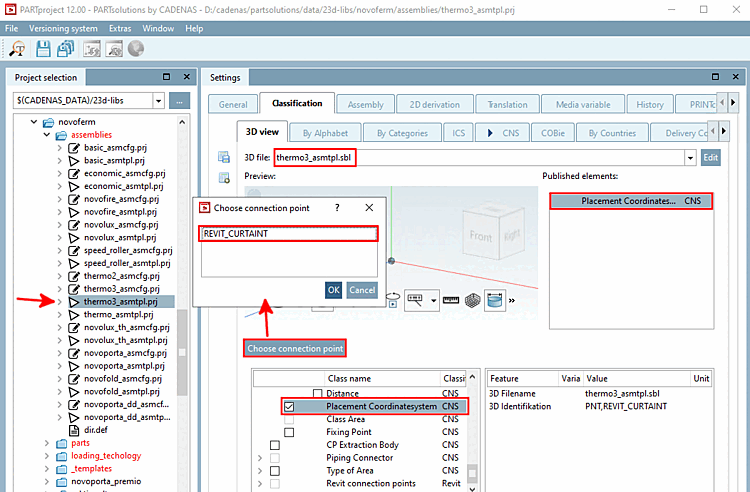

Sélectionner le point d'attache [Choose connection point] (pour l'assemblage)

Cliquez sur le bouton Sélectionner un point d'attache [Choose connection point].

-> Le point d'attache de partage est affiché dans la boîte de dialogue du même nom.

Sélectionnez le point et confirmez avec OK.

-> L'interface standard habituelle pour déterminer les éléments publiés s'affiche désormais.

Activez la classe Placement Coordinatessytem dans la classification CNS.

-> La classe s'affiche sous Éléments publiés [Published elements].
