Dans la boîte de dialogue Propriétés de la règle [Rule properties], vous pouvez veiller à ce que le collier de serrage soit correctement aligné.
Ouvrez à nouveau la boîte de dialogue Propriétés de la règle [Rule properties] du point d'attache "Collier de serrage".

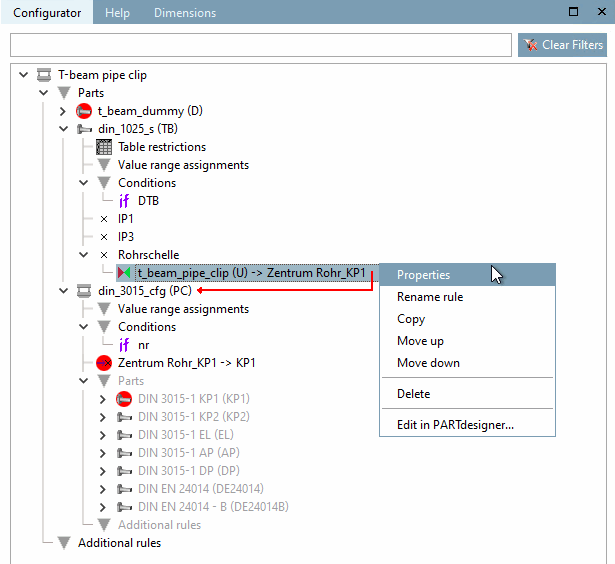

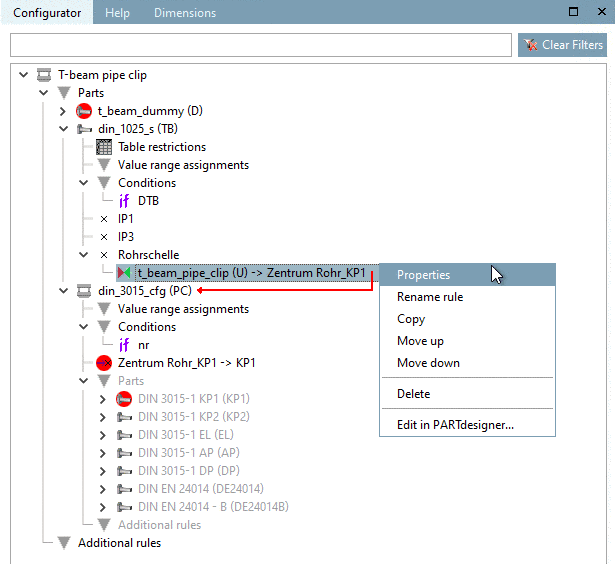

Pour ce faire, cliquez sur la commande Propriétés [Properties] dans le menu contextuel de la règle "Collier de serrage" de la fenêtre Configurateur [Configurator] d'arrimage.
Les opérations suivantes doivent être effectuées :

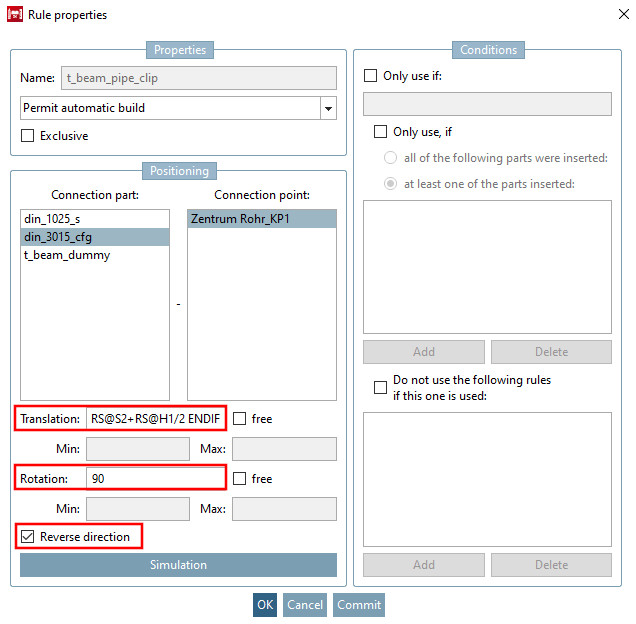

Translation: "IF RS@S2 = 78 THEN RS@S2+RS@H1/2-75 ELSE RS@S2+RS@H1/2 ENDIF"
Pour que le collier soit correctement positionné - c'est-à-dire avec la plaque de base sur le support - il doit encore être déplacé de la plaque de base "S2" et d'une demi-pièce de serrage "H1/2". (Pour "S2" et "H1", des dégagements ont été préalablement aménagés à cet effet).

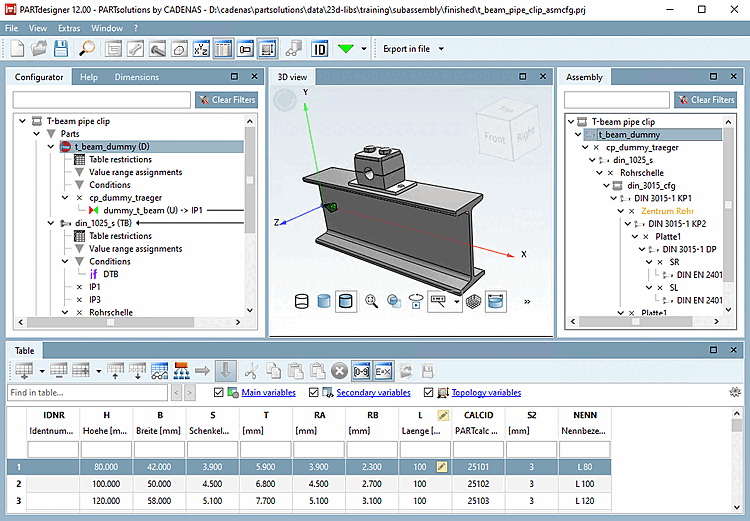

-> Le collier de serrage est maintenant correctement positionné sur le support.
L'exemple de création d'un sous-ensemble est maintenant terminé.
