Contrairement à la plupart des autres pièces électriques, une définition récursive des propriétés du câble est essentiellement suffisante pour les câbles.
Les câbles sont constitués des éléments suivants. Dans la classification CNS, chaque élément correspond à une classe spécifique :
Le
Les câbles sont décrits dans le système de classification CNS à deux niveaux, par exemple
d’une part, les caractéristiques des différents composants ( CNSELEK|8|2|1 à CNSELEK|8|2|5 ), d’autre part, leur
liaison hiérarchique récursive ( CNSELEK|8|1 ).
Définition des différents éléments du câble sous forme linéaire
Il définit les caractéristiques du câble dans son ensemble et celles de ses différents composants, tels que le faisceau de câbles, l'écran de ligne, la torsade de ligne et le conducteur de câble.
Un conducteur de câble possède par exemple des caractéristiques telles que le nom, le diamètre, la section, etc. Celles-ci sont consignées dans la forme typique de la classification CNS.
Pour toutes les classes, les caractéristiques Nom et Identifiant doivent être obligatoirement définies (exception : le câble complet n'a pas de nom), de plus l' identifiant doit être unique et écrit sous la forme suivante :
Cable_ID_# CableCore_ID_# CableBundle_ID_# CableShield_ID_# CableTwist_ID_#
Le losange représente un numéro séquentiel ou une combinaison d'un sigle et d'un numéro séquentiel.
L’identificateur unique les identifie composants et peut être référencé sous forme hiérarchique peut être interprété. Cela se fait au moyen de la classe
CNSELEK|8|1et de sa caractéristiqueCableRecursiveComposition.Vous trouverez des détails sur les différentes classes et caractéristiques sur Section 5.12.11.18.2, « Définition des différents éléments du câble sous forme linéaire ».
La liaison hiérarchique récursive des différents éléments de câble (CNSELEK|8|1)
Cette structure empaquette les différents éléments en fonction de leur identifiant et les organise de manière hiérarchique.
Vous trouverez des détails à ce sujet sur Section 5.12.11.18.3, « Liaison récursive et hiérarchique des différents éléments de câble ».

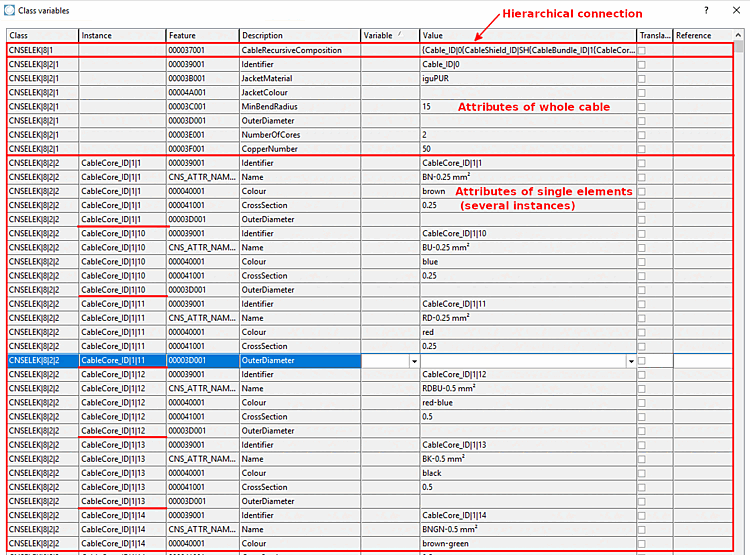

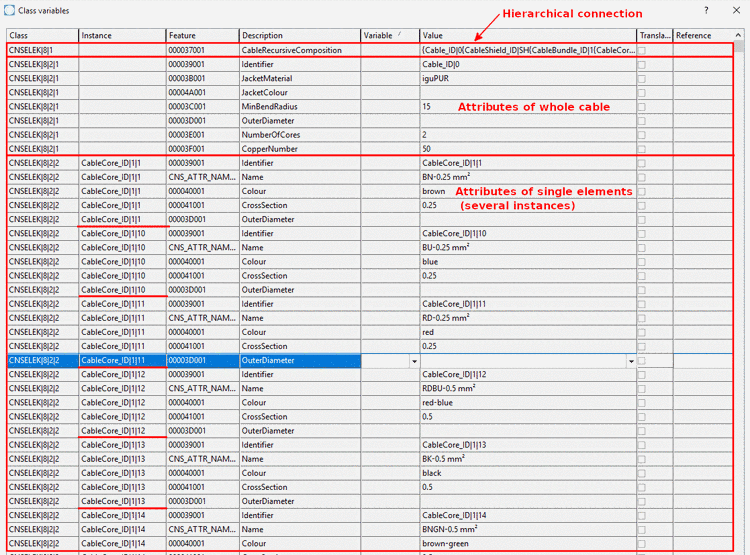

Exemple : Lien hiérarchique (CNSELEK|8|1) - caractéristiques de l'ensemble du câble (CNSELEK|8|2|1) et caractéristiques des composants du câble (CNSELEK|8|2|2 à CNSELEK|8|2|5)
