5.12.11.4. Classification des connexions électriques (Electrical Connection [CNS_CP|4|3])
5.12.11.4.1. Classification d'une borne - Déroulement dans l'ensemble
Précédent  Suivant
5.12.11.4.1. Classification d'une borne - Déroulement dans l'ensemble

Pour l'exemple suivant, on utilise la borne Weidmüller "1267910000".

A titre d'exemple, les caractéristiques indiquées dans la fiche technique, à savoir le type de raccordement, la longueur de dénudage et la section de raccordement du conducteur, fil rigide max. raccordement assigné, doivent être classifiées.

Borne Weidmüller "1267910000"

Borne Weidmüller "1267910000"

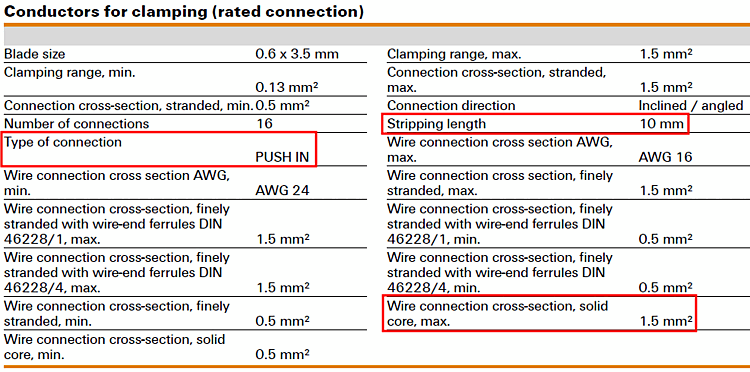

Blocs de jonction à plusieurs étages de Weidmüller, référence 1267910000 - Extrait de la fiche technique : Conducteurs pouvant être serrés (raccordement assigné)

Blocs de jonction à plusieurs étages de Weidmüller, référence 1267910000 - Extrait de la fiche technique : Conducteurs pouvant être serrés (raccordement assigné)

  1. Conditions préalables :

    • La classification CNS met à disposition les classes et caractéristiques correspondantes. (Si nécessaire, mettez à jour la classification CNS à l'aide de PARTadmin).

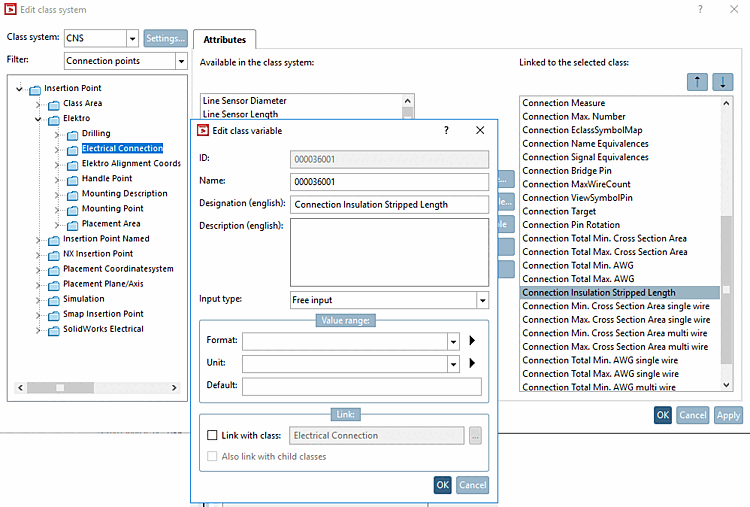

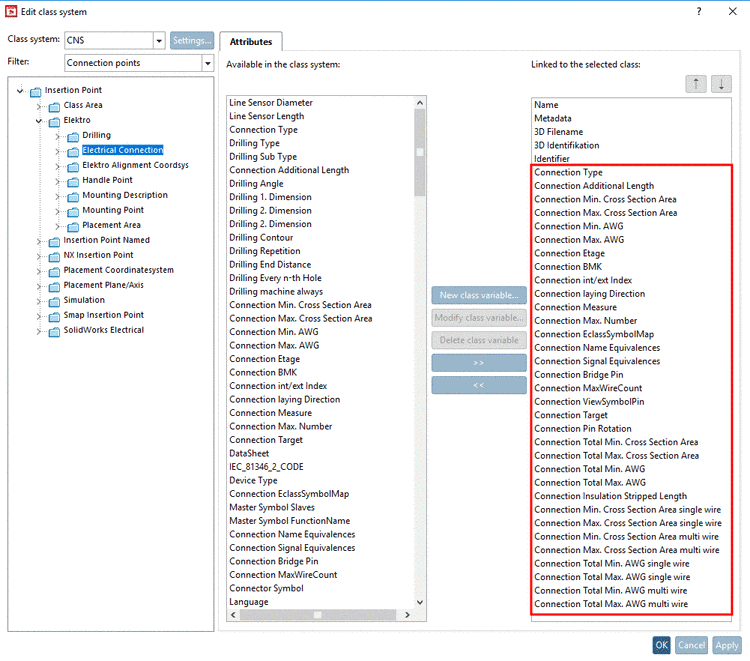

      Système de classes [Class system] CNS -> Filtres Points d'assemblage [Connection points] -> Insertion Point -> Electrique -> Electrical Connection

      Système de classes [Class system] CNS -> Filtres Points d'assemblage [Connection points] -> Insertion Point -> Electrique -> Electrical Connection

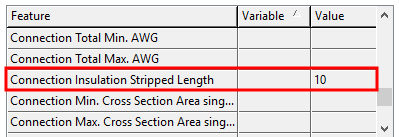

      Exemple de caractéristique "Connection Insulation Stripped Length".

      Exemple de caractéristique "Connection Insulation Stripped Length".

    • Les points d'attache nécessaires sont placés dans l'élément de construction.

  2. Définir les éléments publiés [Published elements]:

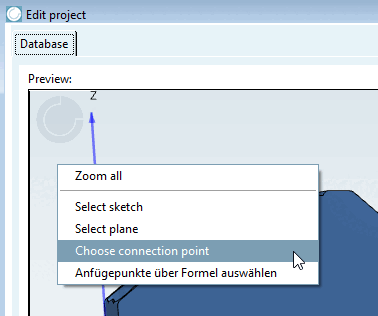

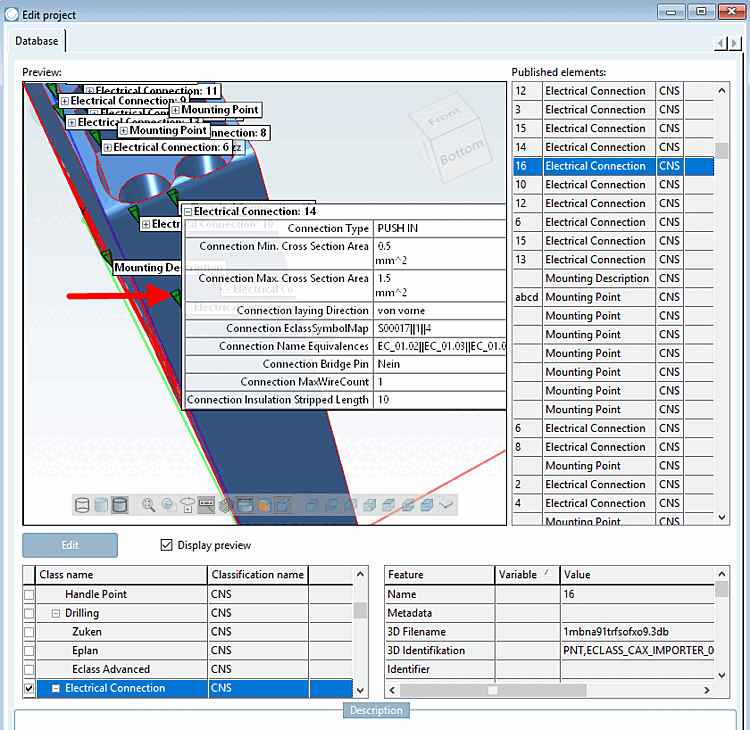

    1. Cliquez sous Editer le projet [Edit project] -> Aperçu [Preview] sur la commande de menu contextuel Sélectionner un point d'attache [Choose connection point].

      -> La boîte de dialogue de sélection du même nom s'ouvre.

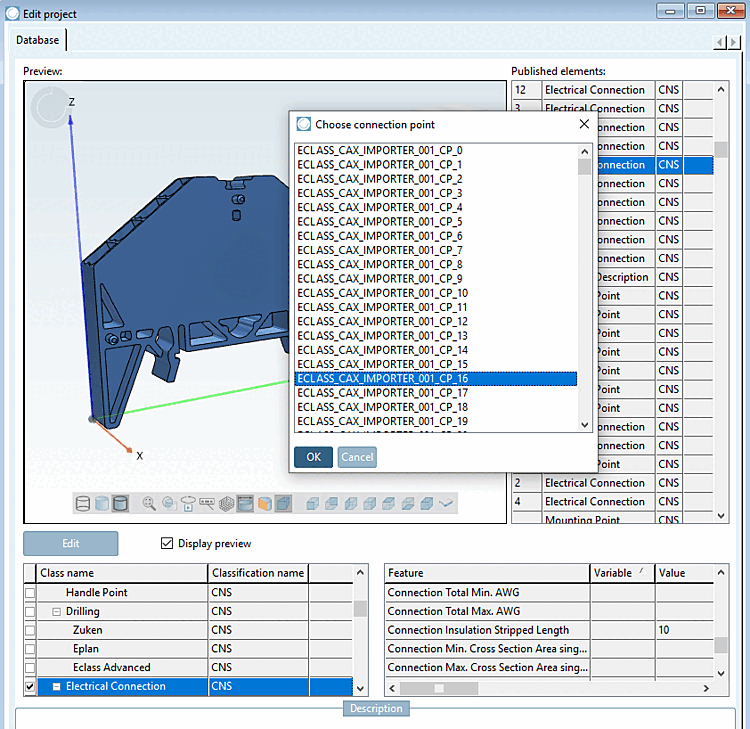

    2. Sélectionnez le point d'attache souhaité et confirmez en cliquant sur OK.

      -> Sous l' aperçu [Preview], les classes et caractéristiques correspondantes sont chargées.

    3. Sélectionner "Electrical Connection" sous le nom de la classe [Class name]. (La coche en début de ligne doit être activée).

      [Remarque]Remarque

      Attribuez un nom unique (éventuellement en référence au nom du point d'ajout). Ce nom sera également affiché sous Éléments publiés [Published elements] dans la colonne de gauche et également comme nom d'en-tête sur le label dans l'aperçu 3D, plus tard également dans PARTdataManager comme nom de label.

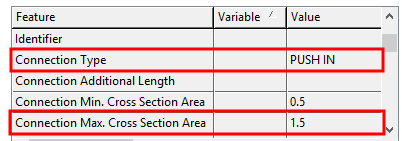

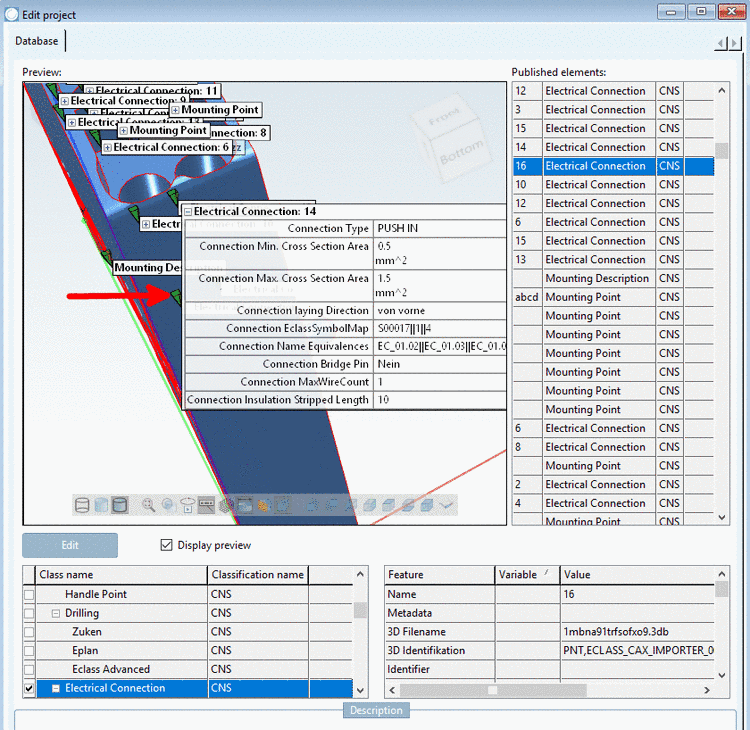

    4. Faites défiler la liste des caractéristiques et inscrivez les valeurs correspondantes pour les caractéristiques Type de raccordement, Longueur de dénudage et Section de raccordement du conducteur, fil rigide max. raccordement assigné, comme vous le voyez sur la fiche technique.

      • Type de connexion: PUSH IN

      • Connexion Max. Zone de section transversale: 1,5

      • Connection Insulation Stripped Length: 10

    5. Enregistrez dans PARTproject et créez le Index nouveau .

  3. Tester dans PARTdataManager

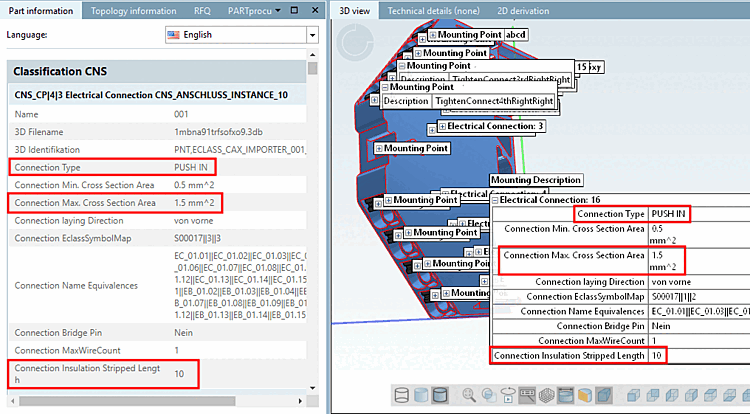

    Les caractéristiques définies sont affichées dans PARTdataManager dans la vue 3D [3D view] et dans les informations sur les pièces [Part information].

    PARTdataManager : Borne Weidmüller 1267910000

    PARTdataManager : Borne Weidmüller 1267910000
