1.8.1.2.6. Rotation du plan sur un axe librement défini

Avec V12 SP4, il est possible de faire tourner un plan non seulement autour d'un des axes de base (X/Y/Z), mais aussi autour d'un axe défini de manière arbitraire.

[Remarque]Remarque

Cette option ne sera officiellement disponible que pour les versions futures et n'est qu'une version d'essai interne avec la V12 SP4.

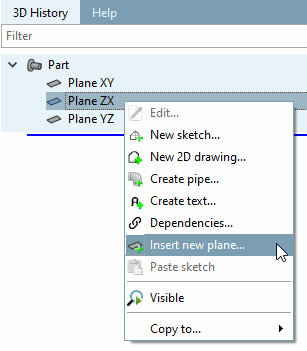

  1. Sélectionnez l'un des plans de base (XY/ZX/YZ) et cliquez sur la commande de menu contextuel Insérer un nouveau plan.... [Insert new plane...]

  2. Sous Type, sélectionnez Calque avec rotation [Plane with rotation] dans la zone de liste.

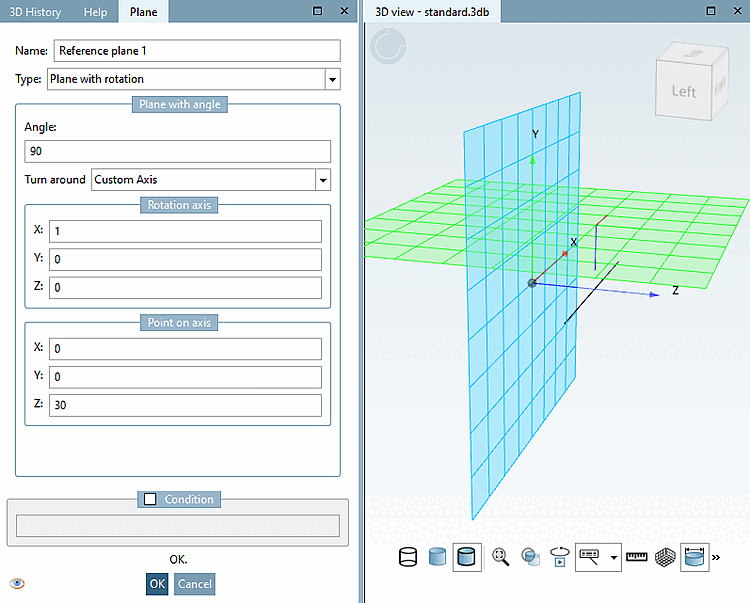

    Exemple : Plan de base XY en rotation autour de l'axe X et décalé en direction de l'axe Z

    Exemple : Plan de base XY en rotation autour de l'axe X et décalé en direction de l'axe Z

  3. Inscrivez un nombre de degrés sous Angle.

  4. Dans la zone de liste, sous Rotation autour [Turn around], sélectionnez Axe personnalisé [Custom Axis].

    L'axe de rotation est défini par un vecteur de direction que vous déterminez dans la zone de dialogue Axe de rotation [Rotation axis] ET un point d'axe que vous déterminez sous Point sur axe [Point on axis].
