Exportation PDF Datasheet dans PARTdataManager

PARTcommunity

Exportation de la fiche de données PDF dans PARTcommunity

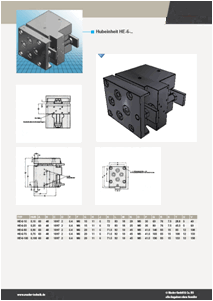

Pour créer la fiche de données PDF 3D, il n'est pas nécessaire de modifier les catalogues, car la fiche de données est automatiquement remplie avec les données de catalogue eCATALOGsolutions déjà existantes.

Soutien aux utilisateurs finaux : tous les catalogues de tous les postes de travail produisent des fiches de travail identiques, ce qui améliore la documentation interne. De plus, l'utilisateur de la fiche technique PDF 3D reçoit toutes les informations en un seul coup d'œil, ce qui facilite considérablement le choix du produit.

Une fois le modèle 3D créé, la fiche technique est immédiatement disponible et, grâce au soutien de la fonction 3D, elle constitue une méthode innovante avec un faible risque d'erreur.

La fiche technique 3D-PDF est disponible en plusieurs langues.

Champs de texte

Modèle 3D

Vue 2D

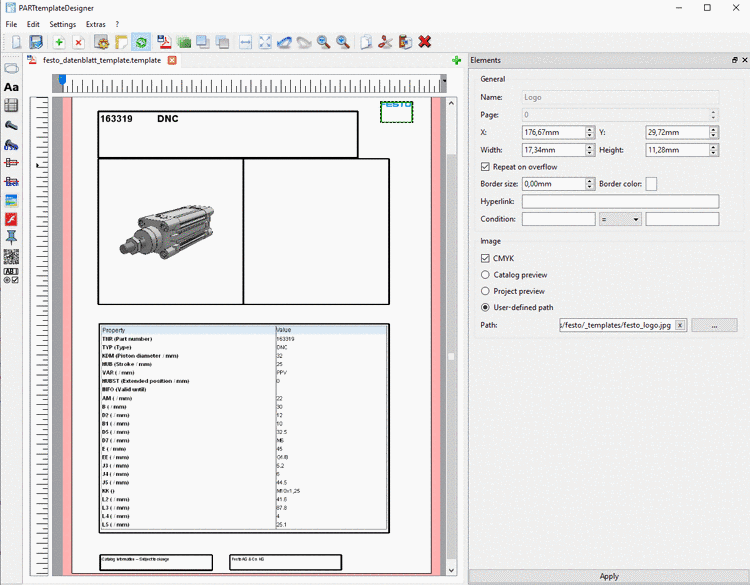

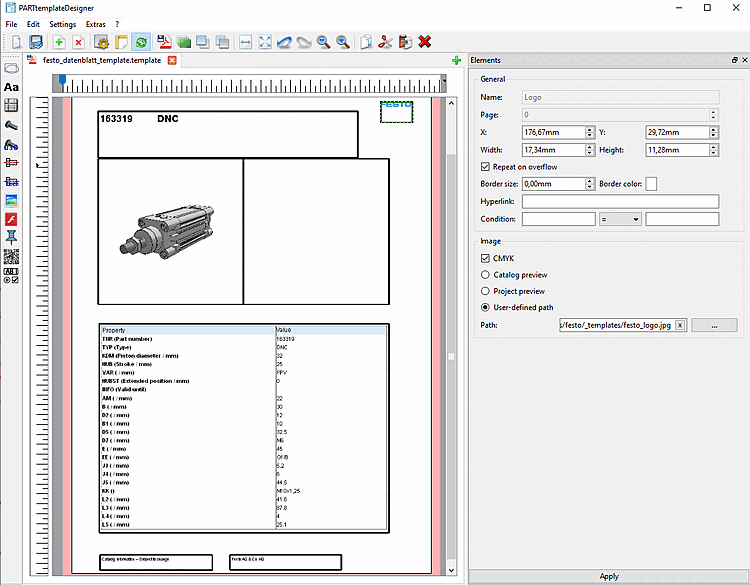

Remarque Il est possible que des vues 2D existent déjà sous forme de fichier dw, car des vues combinées [Combination views] ont été créées pour PARTdataManager. Ces fichiers dw peuvent être directement intégrés dans PARTtemplateDesigner sans effort supplémentaire. Voir ci-dessous. D'autre part, les fichiers dw créés pour le PARTtemplateDesigner ne doivent pas nécessairement être utilisés comme vues combinées [Combination views] dans le PARTdataManager, mais peuvent être masqués à cet effet. Dans ce cas, mettez la clé hide à 1 dans le fichier dw, dans le bloc Template. [Template] hide=1

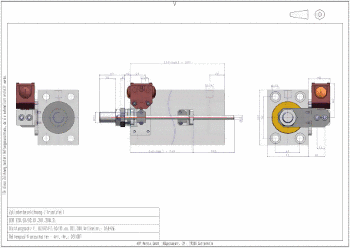

Vues techniques avec cotation

Images photoréalistes

Tableau des caractéristiques matérielles

plus de

Dans la fiche de données PDF, il est également possible de sélectionner le paramètre Représentation ombrée [Shaded view] pour la dérivation 2D. La création est beaucoup plus rapide et comme, dans la plupart des cas, on n'a pas besoin d'une représentation linéaire réelle, cela constitue une bonne alternative.

Vous pouvez afficher le nom d'utilisateur Windowset la masse de la pièce/l'assemblage dans la fiche de données PDF. L'indication de la masse est importante, entre autres, pour pouvoir calculer les frais de transport. Le nom d'utilisateur est intéressant pour les fiches techniques internes à l'entreprise, par exemple, pour les commandes entrantes, lorsque la fiche technique est jointe à la commande.
