1.6.2. Boîte de dialogue "Sélectionner la vue à transférer..."

[Remarque]Remarque

Si la boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].. est ouverte, la sélection qui y est faite est transférée dans tous les cas (même si quelque chose d'autre est sélectionné dans la boîte de dialogue Vue 2D [2D view] ).

Vous trouverez de plus amples informations à ce sujet sous l'onglet "Transfert vers la CAO".

Dans la boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].., sélectionnez la vue souhaitée et cliquez sur Transférer [Commit].

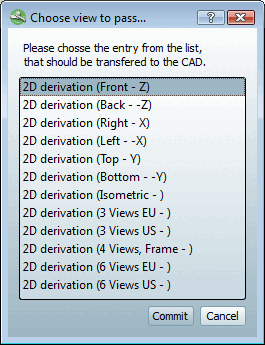

Sélectionner la vue à transmettre. [Choose view to pass...]..

Sélectionner la vue à transmettre. [Choose view to pass...]..

Les vues suivantes sont disponibles dans la boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].. sont disponibles :

  • Dérivation 2D (avant - Z)

  • Dérivation 2D (arrière - - Z)

  • Dérivation 2D (droite - X)

  • Dérivation 2D (gauche - - X)

  • Dérivation 2D (haut - Y)

  • Dérivation 2D (Bas - - Y)

  • Dérivation 2D (isométrique)

  • Dérivation 2D (3 vues EU)

  • Dérivation 2D (3 vues US-)

  • Dérivation 2D (4 vues, cadre)

  • Dérivation 2D (6 vues EU)

  • Dérivation 2D (6 vues US)

  • Dérivation 2D (cadre ANSI -)

  • Dérivation 2D (cadre ANSI A - A)

  • Dérivation 2D (cadre ANSI B - B)

  • Dérivation 2D (cadre ANSI C - C)

  • Dérivation 2D (cadre ANSI D - D)

  • Dérivation 2D (cadre ANSI E - E)

  • Dérivation 2D (cadre ANSI (BOM)-)

  • Dérivation 2D (cadre ANSI A (BOM) - A)

  • Dérivation 2D (cadre ANSI B (BOM) - B)

  • Dérivation 2D (cadre ANSI C (BOM) - C)

  • Dérivation 2D (cadre ANSI D (BOM) - D)

  • Dérivation 2D (cadre ANSI E (BOM) - E)

  • Dérivation 2D (cadre DIN -)

  • Dérivation 2D (cadre DIN A0 - A0)

  • Dérivation 2D (cadre DIN A1 - A1)

  • Dérivation 2D (cadre DIN A2 - A2)

  • Dérivation 2D (cadre DIN A3 - A3)

  • Dérivation 2D (cadre DIN A4 - A4)

  • Dérivation 2D (cadre DIN (BOM) - )

  • Dérivation 2D (cadre DIN A0 (BOM) - A0)

  • Dérivation 2D (cadre DIN A1 (BOM) - A1)

  • Dérivation 2D (cadre DIN A2 (BOM) - A2)

  • Dérivation 2D (cadre DIN A3 (BOM) - A3)

  • Dérivation 2D (cadre DIN A4 (BOM) - A4)

  • Vues techniques [Technical views]

    (si disponible)

Cliquez sur le bouton en CAD . [Transfer to CAD]

-> La vue passe au système de CAO.

[Remarque]Remarque

Les possibilités de sélection correspondent à celles de la boîte de dialogue Vue 2D [2D view].

Vous y combinez la sélection du cadre avec la sélection du format de papier. La liste de sélection apparaît donc plus courte, mais son contenu est identique.

Les différentes vues sont expliquées en détail sur Section 1.6.1, « Boîte de dialogue "Vue 2D  ».

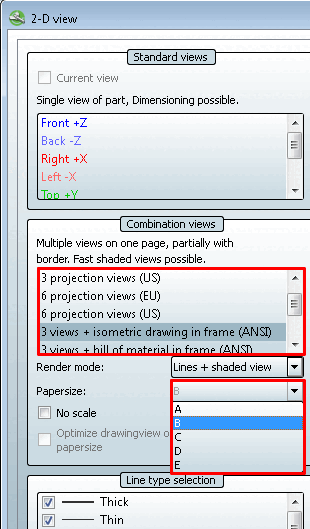

Boîte de dialogue Vue 2D [2D view]

Boîte de dialogue Vue 2D [2D view]
