7.19.4.2.2.  Comportement
  • Regrouper les outils [Group tools]: Par défaut, les outils sont regroupés dans Sketcher. Vous pouvez accéder aux sous-points en cliquant sur la petite flèche noire.

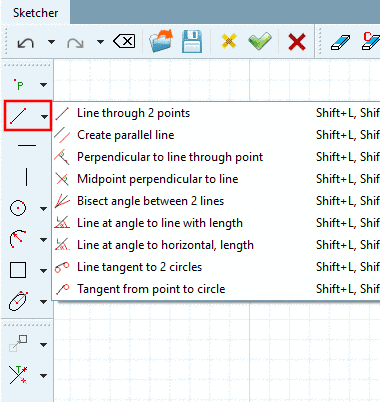

    Outils regroupés (par défaut)

    Outils regroupés (par défaut)

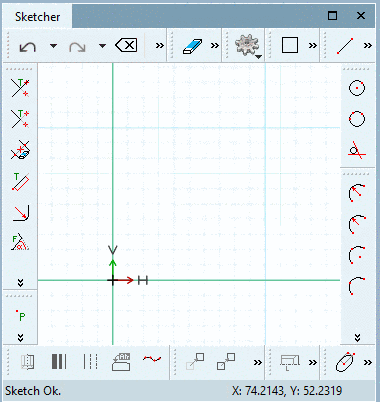

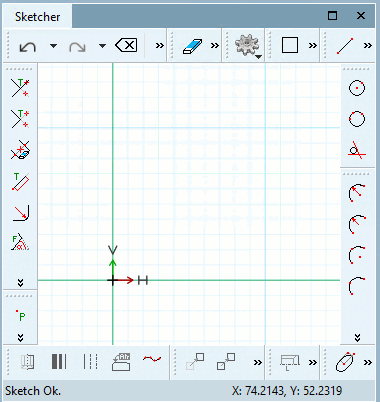

    Outils non groupés (ancienne représentation V11)

    Outils non groupés (ancienne représentation V11)

  • Appeler la boîte de dialogue des paramètres après la création de l'objet [Call dialog for parameters after generating]: Par défaut est désactivé.

    • Désactivé : (par défaut)

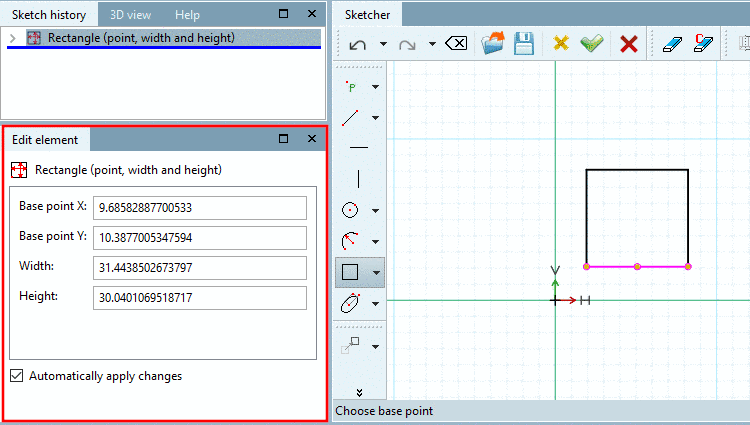

      Dès qu'une étape de construction a été exécutée, les différents paramètres sont affichés dans la fenêtre du docking Editer l'élément [Edit element].

    • Activé

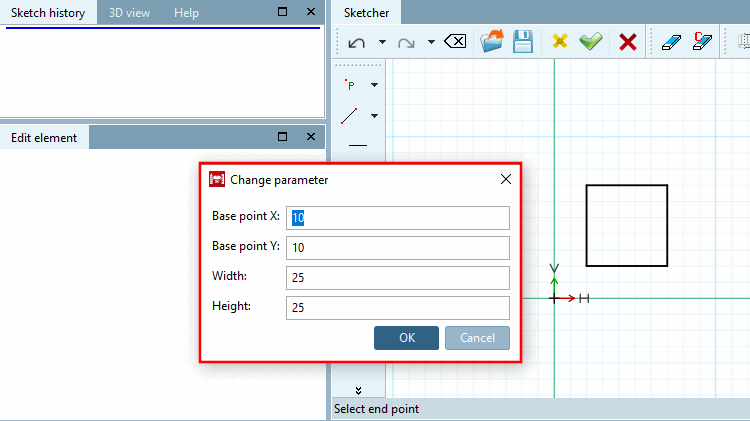

      Si la fenêtre Modifier les paramètres [Change parameter] doit être affichée après chaque étape de construction (ancien comportement comme dans la V11), il faut alors activer cette option. La fenêtre du docking Editer élément [Edit element] n'est alors pas utilisée.

  • Afficher les noms des points d'attache dans l'espace de travail [Show connection point names in working area]: Oui/Non

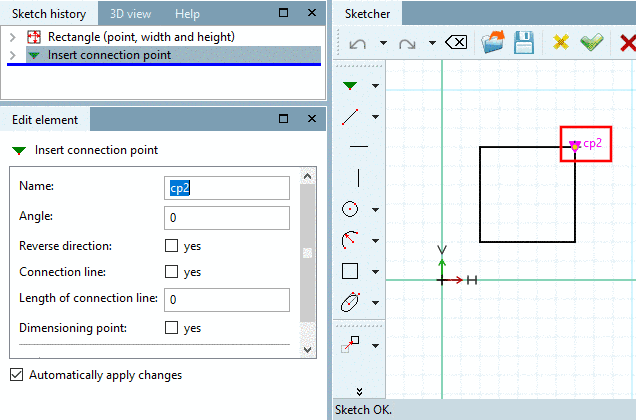

    Nom du point d'attache affiché

    Nom du point d'attache affiché

  • Afficher les info-bulles dans l'espace de travail [Show tool tips in working area]:

    Affiche les infobulles (informations brèves) pour chaque élément de dessin sélectionné.

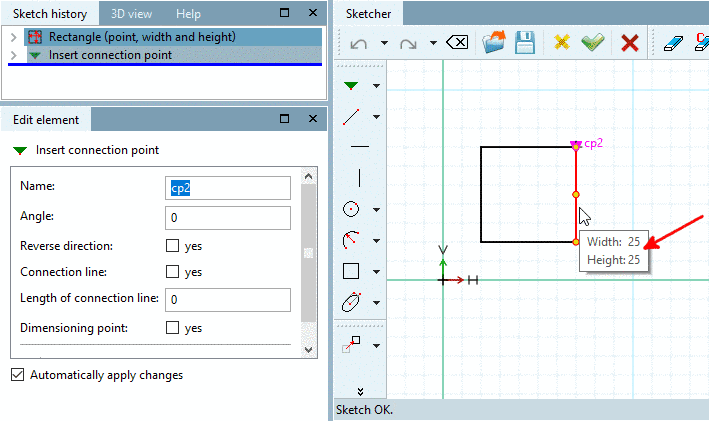

    Infobulle affichée

    Infobulle affichée

  • Afficher la cote auxiliaire [Show live dimensions]:

    Lors du traçage de lignes et d'angles, des cotes auxiliaires sont affichées, par exemple pour la longueur de la ligne, l'angle entre les lignes ou le diamètre du cercle.

    Exemples :

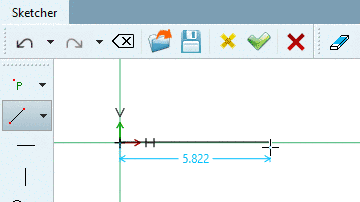

    Ligne passant par 2 points [Line through 2 points]

    Ligne passant par 2 points [Line through 2 points]

    Cercle passant par le centre et le rayon/point [Circle with center point and radius/point]

    Cercle passant par le centre et le rayon/point [Circle with center point and radius/point]

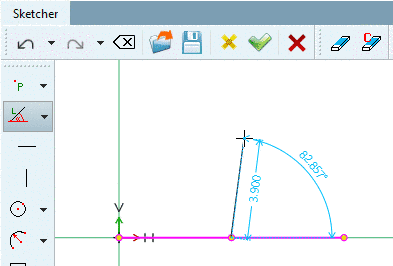

    Ligne formant un angle a avec la ligne de longueur L [Line at angle to line with length]

    Ligne formant un angle a avec la ligne de longueur L [Line at angle to line with length]

    Dans la zone de dialogue Paramètres de couleur [Color settings], la couleur de la cote auxiliaire [Live dimensions] peut être adaptée.

  • Afficher les points de référence [Show reference points]: Les points de référence peuvent être utiles, car ils peuvent être réutilisés pour d'autres étapes de construction. Les options de la zone de liste permettent de contrôler l'affichage pour les différents types d'outils.

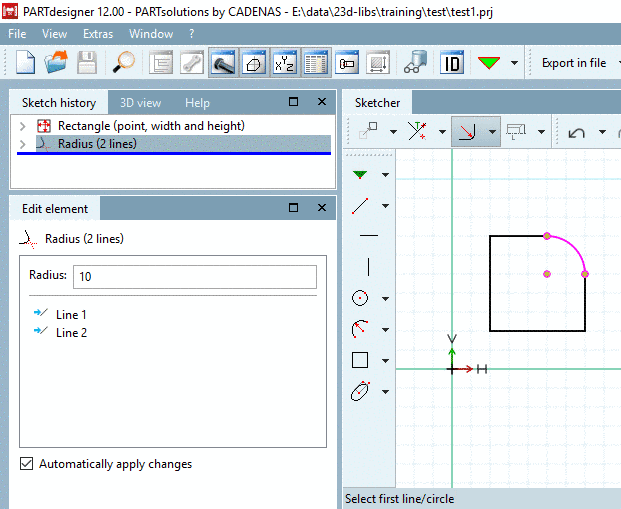

    Congé avec points de référence

    Congé avec points de référence

    • Tout [All] (par défaut)

    • Lignes [Lines]

    • Cercles [Circles]

    • Arcs

    • Autres [Others]

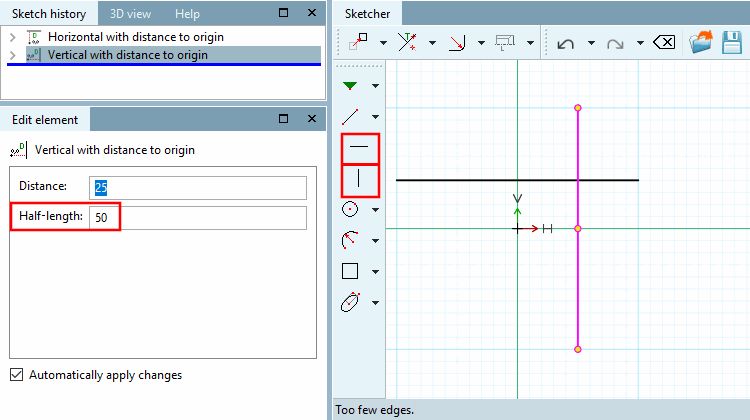

  • Mémoriser la valeur de la demi-longueur [Keep half-length value]: Concerne la demi-longueur [Half-length] prédéfinie lors de l' insertion verticale [Vertical line] et de l'insertion horizontale [Horizontal line].

  • Taille maximale de la liste des intersections [Max. number of intersection points]:

    Cette option s’applique à en particulier, la commande Matrix Copy [Matrix copy] , où - en créant de nombreux Copies - atteignez rapidement un grand nombre d’intersections pouvoir.

    Chaque intersection nécessite un certain temps de calcul et de la mémoire, c'est pourquoi ce champ permet de définir une limite de points d'intersection calculés. Si la limite supérieure des points d'intersection calculés est dépassée, les points d'intersection sont certes visibles dans le dessin lui-même, mais ils ne le sont plus en tant que valeur calculée dans le système.

    Concrètement, cela signifie que ce que l'on appelle l'accrochage d'objets ne peut plus être affiché pour les intersections situées au-delà de la limite supérieure.

  • Nombre de décimales pour les mesures [Number of decimal places for dimensions]: actuellement sans fonction

  • Préréglage pour la hauteur de mesure [Default dimension text height]: actuellement sans fonction

  • Réduire l'historique des esquisses si Sketcher a été accepté (à titre expérimental) [Reduce sketch history on applying Sketcher (experimental)]:

    De nombreux sketches sont plus compliqués que nécessaire.

    Dans Sketcher lui-même trouve la fonction réduire Sketch (expérimental). [Reduce sketch (experimental)] Il réduit les étapes d’une esquisse dans la mesure du possible. Il est préférable de toujours utiliser la fonction manuellement via dans l’esquisse.

    Par le biais de la boîte de dialogue des paramètres, la fonction ne devrait être activée qu'en cas d'utilisation fréquente (car le calcul prend un peu de temps).

    Si un message apparaît après l'exécution de l' élément d'historique ... n'est pas constant signifie que l'esquisse utilise des variables. Celles-ci ne peuvent pas être réduites.

    Si une esquisse ne contient qu'un cercle ou un rectangle, c'est-à-dire si toutes les étapes sont pertinentes, il n'est pas non plus possible de réduire.

    Sinon, on indique de combien d'éléments on peut réduire à combien.
