3.1.9.2.2. Onglet "Filtre" - Conversion d'unités

Les deux illustrations suivantes montrent le cas standard : il n'y a pas de conversion d'unités lors du transfert de l'élément de construction. Les valeurs des cotes sont identiques dans la dérivation 2D de PARTdataManager et dans le système de CAO 2D.

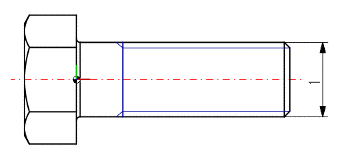

Unité de mesure 1 dans PARTdataManager

Unité de mesure 1 dans PARTdataManager

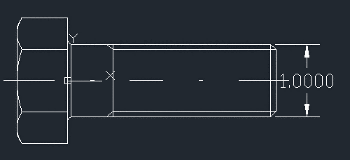

Unité de mesure 1 dans la CAO 2D

Unité de mesure 1 dans la CAO 2D

Sur la page d'onglet Filtres [Filter], les options suivantes sont disponibles dans la zone de liste Conversion :

  • pas de conversion [no conversion]

  • mm

    En convertissant les unités de pouce en mm, la valeur devient 25,4 fois plus grande.

  • cm

  • m

  • Pouce

    En convertissant les unités de mm en pouces, la valeur devient 25,4 fois plus petite.
