Tout attraper [Zoom all]

La représentation est centrée dans la fenêtre.

Loupe [Magnifying glass]

La loupe permet d'observer les détails de la pièce.

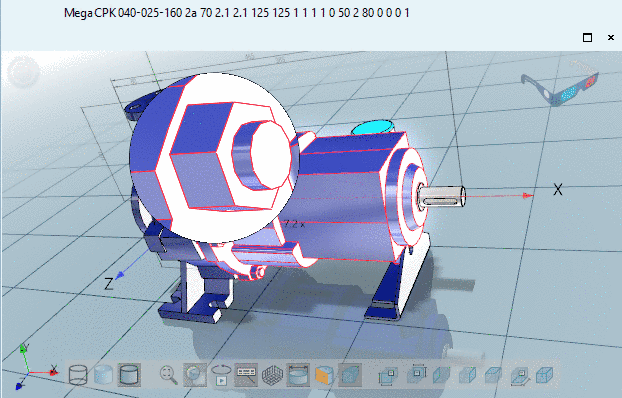

Loupe [Magnifying glass] allumée

	Remarque
	Les mêmes règles que pour la fenêtre 3D en général s'appliquent à la commande de la loupe. Par exemple, en maintenant les boutons gauche et droit de la souris enfoncés, vous pouvez déplacer la loupe au-dessus du composant. La molette de la souris permet de zoomer à l'intérieur de la loupe.

Animation

L'animation (composant en rotation) est activée ou désactivée.

	Remarque
	En cliquant n'importe où à côté de la barre d'outils, l'animation est également désactivée.

Afficher les textes et les classes [Show texts and classes]

La commande Afficher les textes et les classes [Show texts and classes] permet de les afficher ou de les masquer dans la vue 3D [3D view].

Pour la création de textes et de classes, vous trouverez des informations complémentaires sous Section 5.12.9, « Classer les points d'attache  ».

Foires et salons [Measure]

Voir Section 7.7.3.1, «  Mesure de pièces 3D  ».

Afficher la grille de mesure [Show measuring grid]

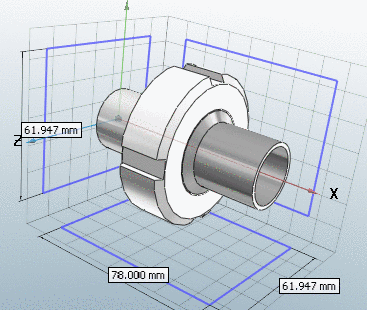

Si vous activez l'option de menu Grille de mesure [Measuring grid] dans le menu contextuel de la fenêtre 3D, les dimensions maximalessont affichées.

Affichage des [Show Dimensionings] dimensions

Voir Section 3.1.7.6.5, «  Afficher les cotes  » in Manuel utilisateur PARTsolutions

Définir le plan de coupe. [Define section cut...]..

Voir Section 3.1.7.6.7, «  Définir le plan de coupe...  » in Manuel utilisateur PARTsolutions

Projection en perspective [Perspective projection], vue avant (Z) [Front view (Z)], vue arrière (-Z) [Rear view (-Z)], vue gauche (-X) [Left view (-X)], vue droite (X) [Right view (X)], vue haut (Y) [Top view (Y)], vue bas (-Y) [Bottom view (-Y)], vue isométrique [Isometric view]

Si pour une vue ont été créées par le fabricant et Afficher les dimensions [Show Dimensionings] est activée, une icône avec Les lignes de cote affichées. Voir sous Section 3.1.7.6.5, «  Afficher les cotes  » in Manuel utilisateur PARTsolutions

Rouge/Cyan [Red/cyan]

Représentation du composant en aperçu plastique 3D. L'effet tridimensionnel n'apparaît qu' avec l'utilisation de lunettes rouge-cyan !

La pièce sélectionnée est représentée alignée pour augmenter l'effet plastique. L'arrière-plan s'assombrit automatiquement. L'option Effet rouge/cyan est applicable indépendamment du mode de représentation (Lignes [Lines], Bords cachés [Hidden lines], Ombré [Shaded], etc.).
