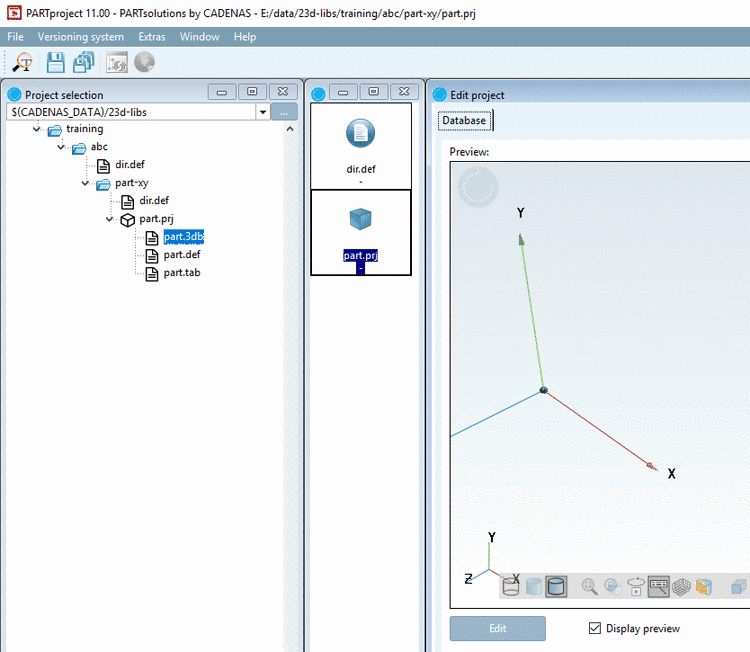

Cliquez sur "projet-pièce.3db".

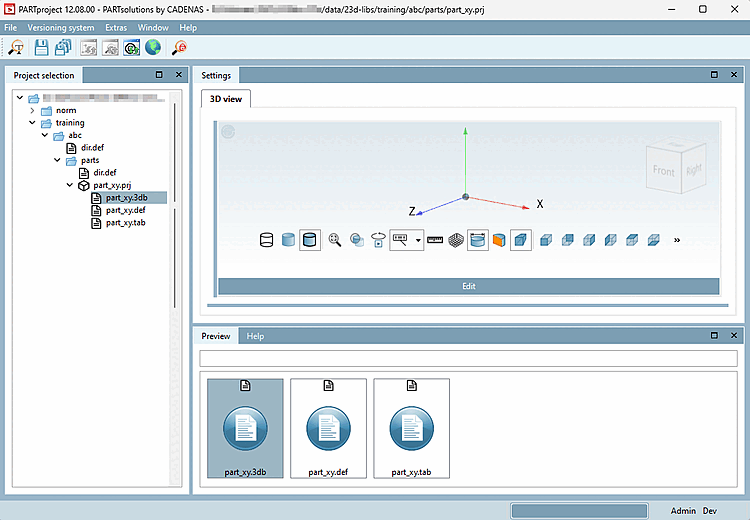

-> La zone de dialogue Paramètres [Settings] affiche la fenêtre d'ancrage Vue 3D. Aucun aperçu n'est encore disponible dans cette fenêtre.

Cliquez sur le bouton Modifier [Edit].

Confirmez dans la boîte de dialogue Modifier le fichier [Edit file] en cliquant sur OK. Le bouton d'option Reprendre les variables du tableau [Use variable from table] n'est pas pertinent, car il n'existe pas encore de tableau à partir duquel vous pourriez reprendre des variables.

-> Le PARTdesigner est lancé.

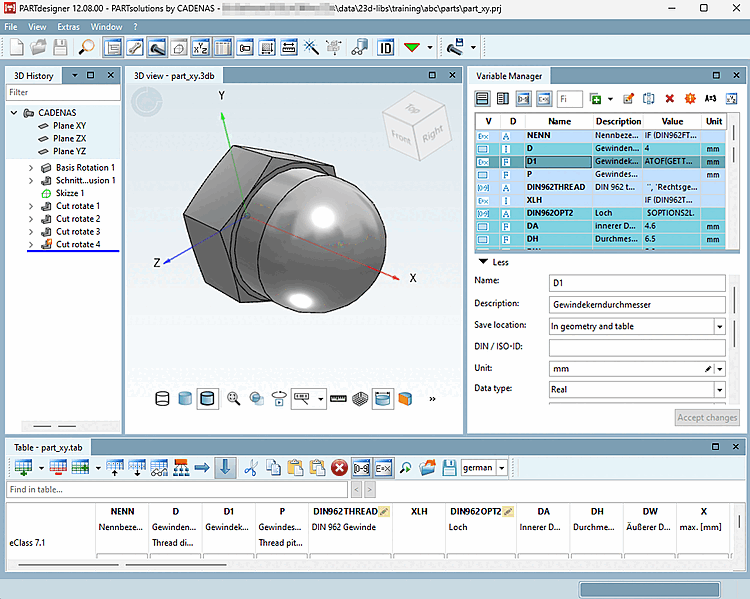

Créez la géométrie [Geometry] / fichier *.3db de votre pièce. Dans l'exemple, l'écrou borgne utilisé est celui de la formation. Comparez à ce sujet l'exemple du manuel eCATALOGsolutions Training. Vous trouverez un petit exemple sur Section 7.4, « Créer un modèle 3D : Petit exemple de A à Z  ».

Enregistrez le fichier *.3db et fermez PARTdesigner.

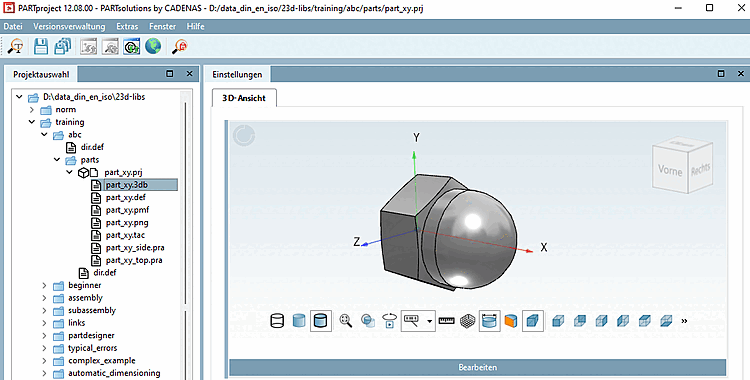

-> Dans PARTproject, la géométrie de l'écrou borgne est maintenant reprise comme "part_xy.3db". L'aperçu montre la représentation correspondante.

-> Plus tard, la géométrie de l'écrou borgne sera visible sous forme d' aperçu 3D [3D preview] dans la vue des pièces [Part view] du PARTdataManager ou du 3Dfindit.
