3.2.26.  Ajouter un chanfrein/arrondi... avec la fonction Blend

Utilisations de la fonction Blend

  • Optimisation du processus de conception

    [Remarque]Remarque

    La fonction Blend doit toujours être appliquée en dernière étape, c'est-à-dire à la toute fin de la modélisation. (La seule exception est lorsqu'il y a des complications avec la continuation tangentielle).

  • Extension du champ d'application à davantage de situations de construction

  • Réduction des fonctionnalités

  • Réduction du temps passé dans le processus de conception, en particulier dans les cas d'application où un mélange ne peut pas être facilement intégré dans l'esquisse.

  • Simplification du processus de post-traitement des mélanges

  • Simplification du rendu

exemple :

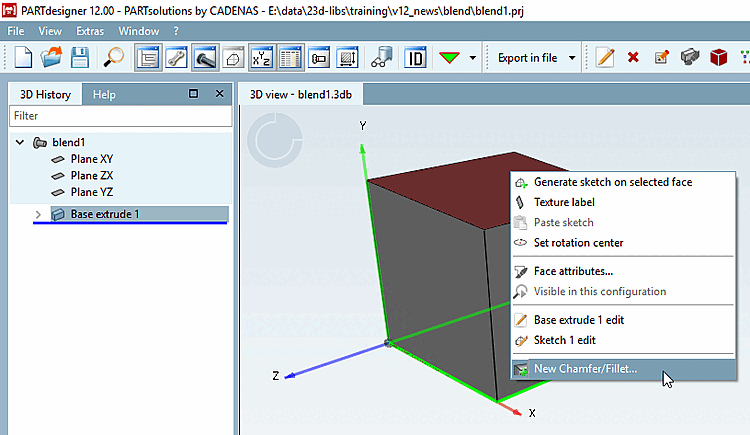

Appel avec la commande de menu contextuel "Créer un nouveau chanfrein/arrondi. [New Chamfer/Fillet...]..".

Appel avec la commande de menu contextuel "Créer un nouveau chanfrein/arrondi. [New Chamfer/Fillet...]..".

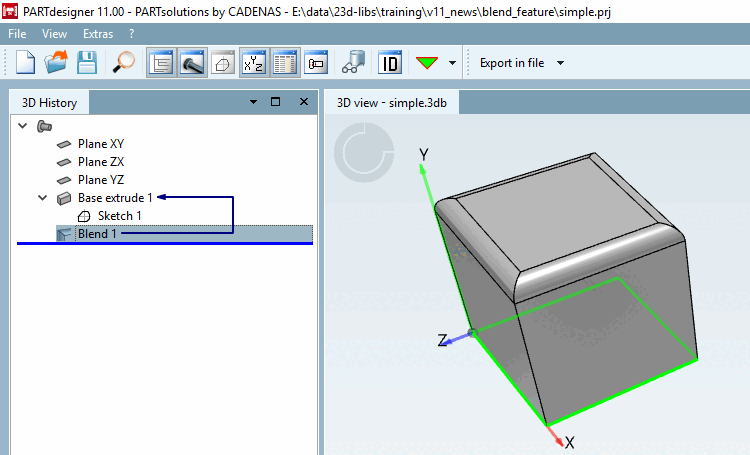

Blend créé

Blend créé

Il est également possible de définir des attributs de surface tels que la couleur et le matériau.

Il est également possible de définir des attributs de surface tels que la couleur et le matériau.

Pour toutes les informations sur cette fonction, voir Section 7.6.2.12, «  Blend ( ajouter un chanfrein/arrondi...)  ». Veuillez lire attentivement ces informations.
