Si les propriétés physiques sont définies dans la classification CNS du côté de PARTsolutions, elles seront également transmises au système de CAO lors de l'exportation.
Dans PARTdataManager, les attributs de la classification CNS sont affichés dans l'arbre d'index, dans le menu contextuel d'un composant sous le point de menu Informations sur les composants [Part information].
Les points suivants montrent comment SolidWorks se comporte dans différents scénarios :
Si un matériau a été transféré de PARTsolutions (mapping du matériau), celui-ci est toujours créé et la densité en résulte.
La densité déterminée par le matériau a une priorité plus élevée qu'une indication explicite de la densité en tant qu'attribut.
Si aucun matériau n'a été transmis depuis PARTsolutions, mais qu'une densité exacte a été transmise depuis PARTsolutions, la densité exacte est alors définie.
Si une masse exacte a été transmise depuis PARTsolutions, la masse exacte est définie sans le reste des propriétés physiques.

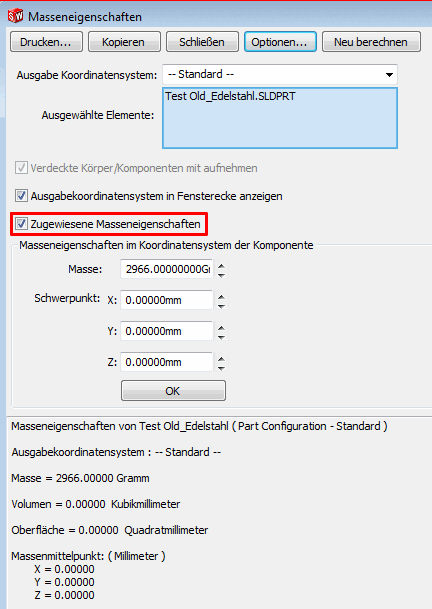

Dans la boîte de dialogue Propriétés de masse, l'option Propriétés de masse attribuées est alors activée.
Le volume ne peut pas être transféré depuis PARTsolutions, car il est calculé via le modèle géométrique.
